产品说明

★一面镀分光膜，另一面镀增透膜

★应用波段：可见至短波近红外

宽带分光平片通常45°倾斜使用，一面镀分光膜，它能把入射光分成反射光和透射光两部分；另一面镀增透膜，以减弱光束间及鬼像的干涉效应。分光平片重量较轻、价格适中，制作相对容易。分光片是可以将辐射光束分成几部分的一种光学部件。

注：该系列只适用于自然光分光，具有一定偏振状态(部分偏振光、线偏振光、圆偏振光、椭圆偏振光)的光束进行光强分光时请使用消偏分光棱镜。

微信咨询

在线咨询

材料

紫外熔融石英

表面面型

波长/ 10 @ 633 nm

楔角

30′ ± 10′

表面光洁度

20/10

有效孔径

90%

尺寸误差

+0/-0.25mm

厚边厚度

±0.25mm

倒边

0.2~0.5mmX45°

镀膜

45°入射设计

S1面分光膜

分光比(R/T) ±10% 标称带宽内的平均值

S2面增透膜

Ravg<1% 标称带宽内的平均值

产品列表

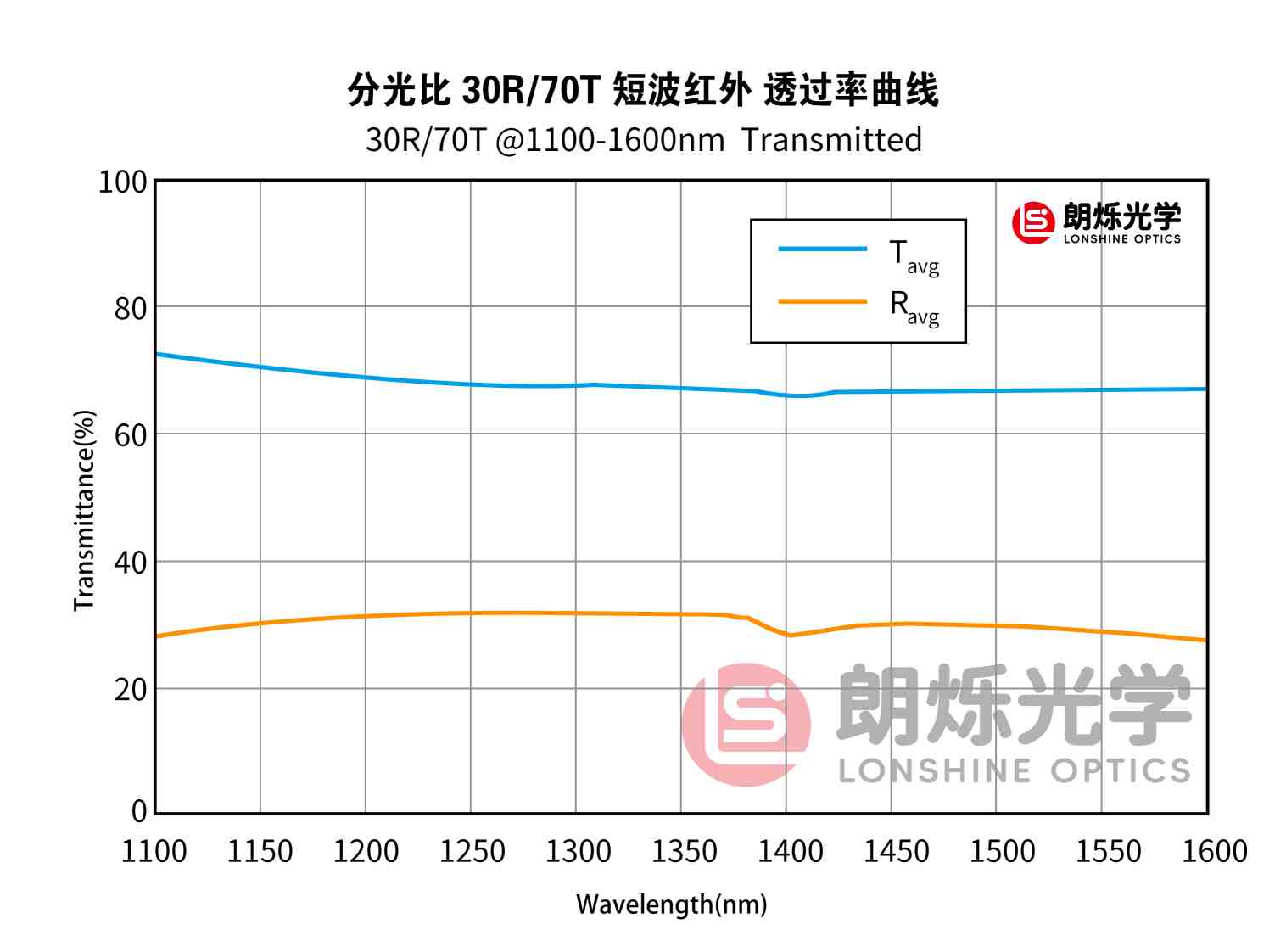

光谱曲线

相关产品

定制加工

产品编号	详细参数	尺寸（mm）	分光比 (R/T)	S1镀膜	价格	货期	购物车
LSS25-12.5-30-E	详细参数宽带分光楔片尺寸=Φ12.5mm R/T=30R/70T 应用波段：250~400nm 尺寸（mm） Φ12.5 分光比 (R/T) 30R/70T S1镀膜 (R/T) ±10%@250~400nm 材料紫外熔融石英表面面型 λ/ 10 @ 633 nm 楔角 30′ ± 10′ 表面光洁度 20/10 有效孔径 90% 尺寸误差 +0/-0.25mm 厚边厚度 3±0.25mm 倒边 0.2~0.5mmX45 镀膜按45°入射设计 S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值	Φ12.5	30R/70T	(R/T) ±10%@250~400nm	375.00	现货	- +
LSS25-12.5-50-D	详细参数宽带分光楔片尺寸=Φ12.5mm R/T=50R/50T 应用波段：400~1100nm 尺寸（mm） Φ12.5 分光比 (R/T) 50R/50T S1镀膜 (R/T) ±10%@400~1100nm 材料紫外熔融石英表面面型 λ/ 10 @ 633 nm 楔角 30′ ± 10′ 表面光洁度 20/10 有效孔径 90% 尺寸误差 +0/-0.25mm 厚边厚度 3±0.25mm 倒边 0.2~0.5mmX45 镀膜按45°入射设计 S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值	Φ12.5	50R/50T	(R/T) ±10%@400~1100nm	375.00	现货	- +
LSS25-12.5-50-E	详细参数宽带分光楔片尺寸=Φ12.5mm R/T=50R/50T 应用波段：250~400nm 尺寸（mm） Φ12.5 分光比 (R/T) 50R/50T S1镀膜 (R/T) ±10%@250~400nm 材料紫外熔融石英表面面型 λ/ 10 @ 633 nm 楔角 30′ ± 10′ 表面光洁度 20/10 有效孔径 90% 尺寸误差 +0/-0.25mm 厚边厚度 3±0.25mm 倒边 0.2~0.5mmX45 镀膜按45°入射设计 S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值	Φ12.5	50R/50T	(R/T) ±10%@250~400nm	375.00	现货	- +
LSS25-12.5-70-E	详细参数宽带分光楔片尺寸=Φ12.5mm R/T=70R/30T 应用波段：250~400nm 尺寸（mm） Φ12.5 分光比 (R/T) 70R/30T S1镀膜 (R/T) ±10%@250~400nm 材料紫外熔融石英表面面型 λ/ 10 @ 633 nm 楔角 30′ ± 10′ 表面光洁度 20/10 有效孔径 90% 尺寸误差 +0/-0.25mm 厚边厚度 3±0.25mm 倒边 0.2~0.5mmX45 镀膜按45°入射设计 S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值	Φ12.5	70R/30T	(R/T) ±10%@250~400nm	375.00	现货	- +
LSS25-12.5X12.5-30-E	详细参数宽带分光楔片尺寸=12.5x12.5mm R/T=30R/70T 应用波段：250~400nm 尺寸（mm） 12.5x12.5 分光比 (R/T) 30R/70T S1镀膜 (R/T) ±10%@250~400nm 材料紫外熔融石英表面面型 λ/ 10 @ 633 nm 楔角 30′ ± 10′ 表面光洁度 20/10 有效孔径 90% 尺寸误差 +0/-0.25mm 厚边厚度 3±0.25mm 倒边 0.2~0.5mmX45 镀膜按45°入射设计 S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值	12.5x12.5	30R/70T	(R/T) ±10%@250~400nm	375.00	现货	- +
LSS25-12.5X12.5-50-E	详细参数宽带分光楔片尺寸=12.5x12.5mm R/T=50R/50T 应用波段：250~400nm 尺寸（mm） 12.5x12.5 分光比 (R/T) 50R/50T S1镀膜 (R/T) ±10%@250~400nm 材料紫外熔融石英表面面型 λ/ 10 @ 633 nm 楔角 30′ ± 10′ 表面光洁度 20/10 有效孔径 90% 尺寸误差 +0/-0.25mm 厚边厚度 3±0.25mm 倒边 0.2~0.5mmX45 镀膜按45°入射设计 S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值	12.5x12.5	50R/50T	(R/T) ±10%@250~400nm	375.00	现货	- +
LSS25-12.5X12.5-70-E	详细参数宽带分光楔片尺寸=12.5x12.5mm R/T=70R/30T 应用波段：250~400nm 尺寸（mm） 12.5x12.5 分光比 (R/T) 70R/30T S1镀膜 (R/T) ±10%@250~400nm 材料紫外熔融石英表面面型 λ/ 10 @ 633 nm 楔角 30′ ± 10′ 表面光洁度 20/10 有效孔径 90% 尺寸误差 +0/-0.25mm 厚边厚度 3±0.25mm 倒边 0.2~0.5mmX45 镀膜按45°入射设计 S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值	12.5x12.5	70R/30T	(R/T) ±10%@250~400nm	375.00	现货	- +
LSS25-025-30-E	详细参数宽带分光楔片尺寸=Φ25.0mm R/T=30R/70T 应用波段：250~400nm 尺寸（mm） Φ25.0 分光比 (R/T) 30R/70T S1镀膜 (R/T) ±10%@250~400nm 材料紫外熔融石英表面面型 λ/ 10 @ 633 nm 楔角 30′ ± 10′ 表面光洁度 20/10 有效孔径 90% 尺寸误差 +0/-0.25mm 厚边厚度 5±0.25mm 倒边 0.2~0.5mmX45 镀膜按45°入射设计 S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值	Φ25.0	30R/70T	(R/T) ±10%@250~400nm	450.00	现货	- +
LSS25-025-50-D	详细参数宽带分光楔片尺寸=Φ25.0mm R/T=50R/50T 应用波段：400~1100nm 尺寸（mm） Φ25.0 分光比 (R/T) 50R/50T S1镀膜 (R/T) ±10%@400~1100nm 材料紫外熔融石英表面面型 λ/ 10 @ 633 nm 楔角 30′ ± 10′ 表面光洁度 20/10 有效孔径 90% 尺寸误差 +0/-0.25mm 厚边厚度 5±0.25mm 倒边 0.2~0.5mmX45 镀膜按45°入射设计 S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值	Φ25.0	50R/50T	(R/T) ±10%@400~1100nm	450.00	现货	- +
LSS25-025-50-E	详细参数宽带分光楔片尺寸=Φ25.0mm R/T=50R/50T 应用波段：250~400nm 尺寸（mm） Φ25.0 分光比 (R/T) 50R/50T S1镀膜 (R/T) ±10%@250~400nm 材料紫外熔融石英表面面型 λ/ 10 @ 633 nm 楔角 30′ ± 10′ 表面光洁度 20/10 有效孔径 90% 尺寸误差 +0/-0.25mm 厚边厚度 5±0.25mm 倒边 0.2~0.5mmX45 镀膜按45°入射设计 S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值	Φ25.0	50R/50T	(R/T) ±10%@250~400nm	450.00	现货	- +
