产品说明
★光学材质：石英
★工作波长：185nm~2.1μm
★表面面型：PV＜1/10λ@633nm

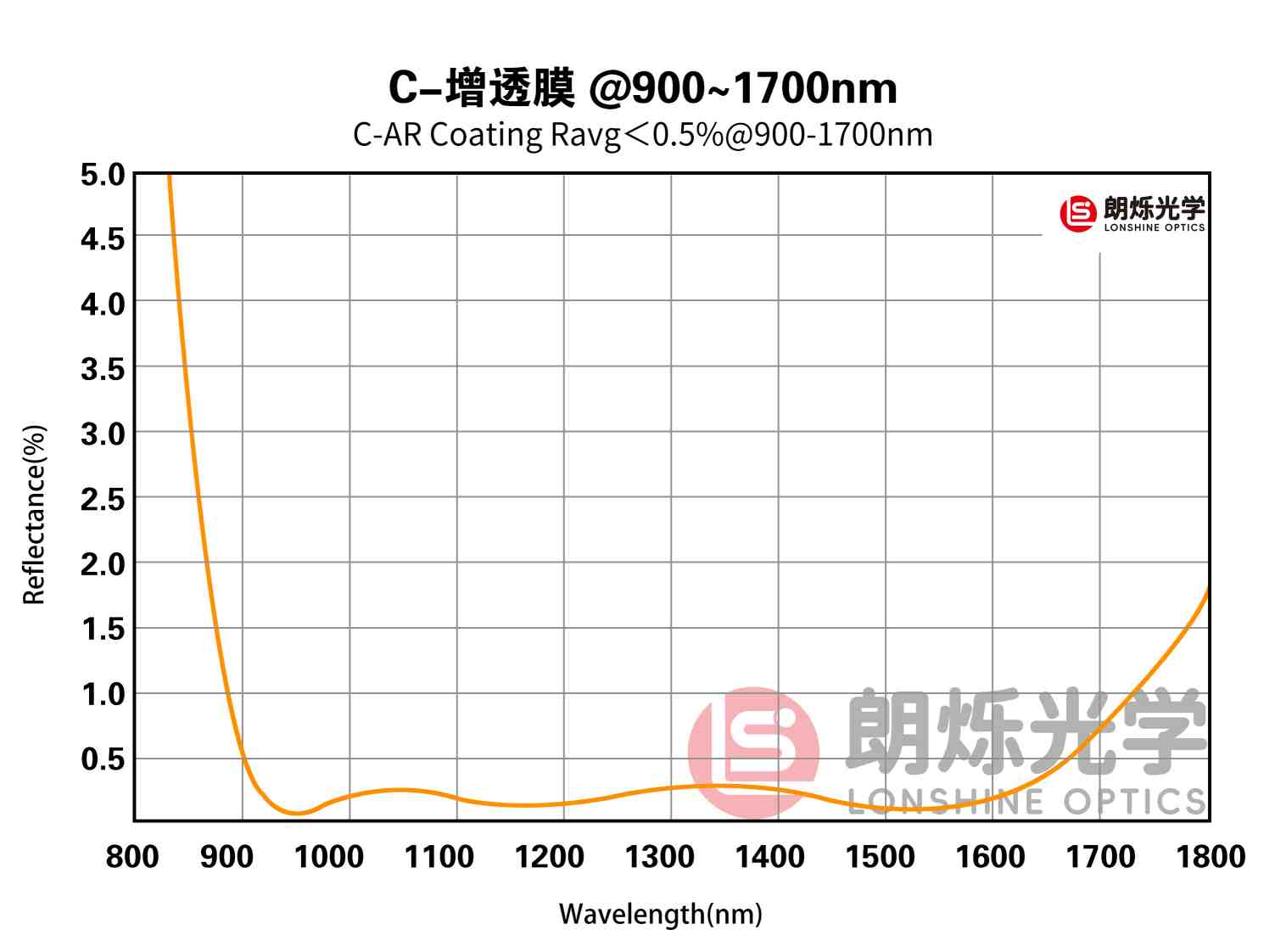

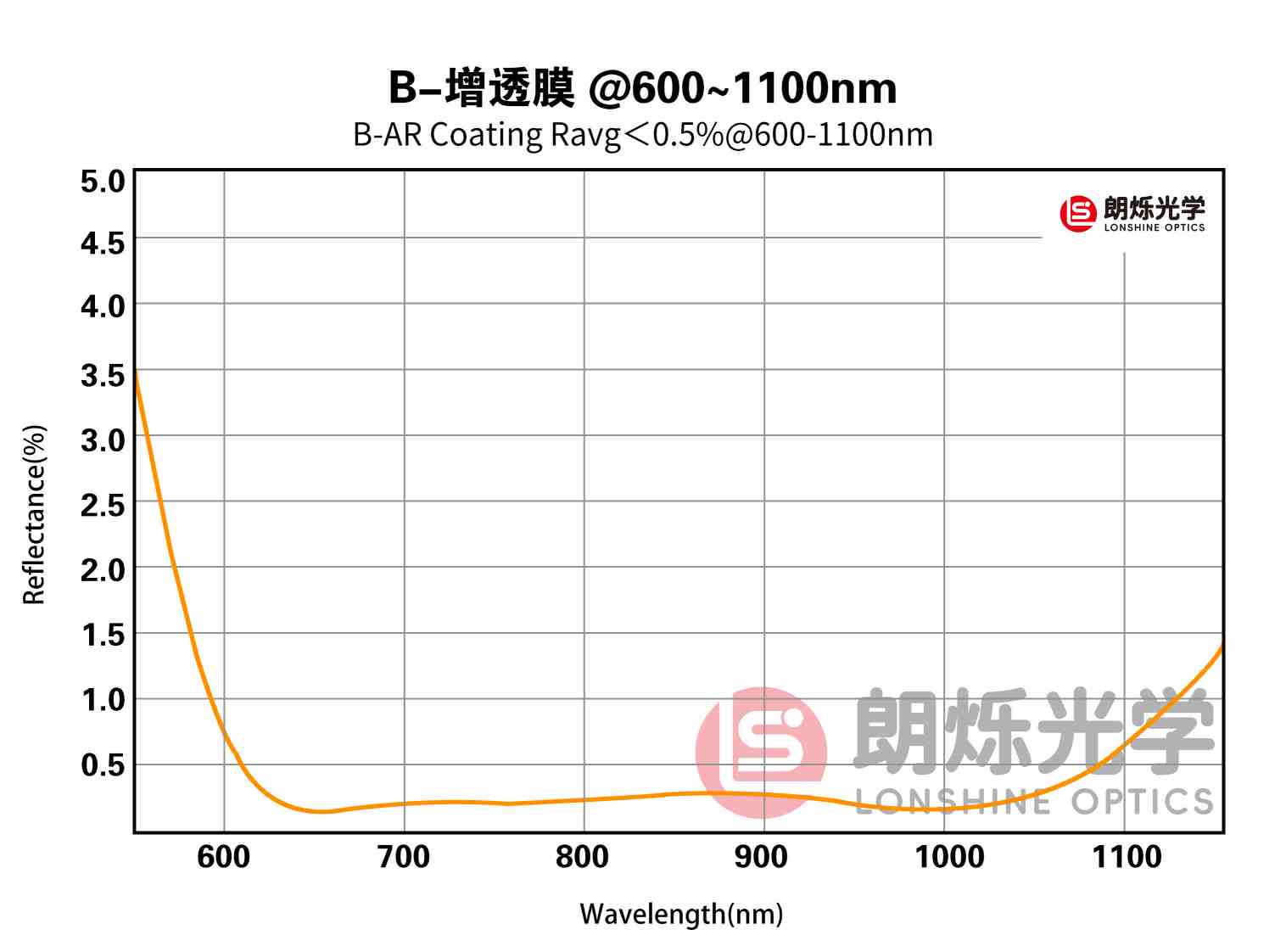

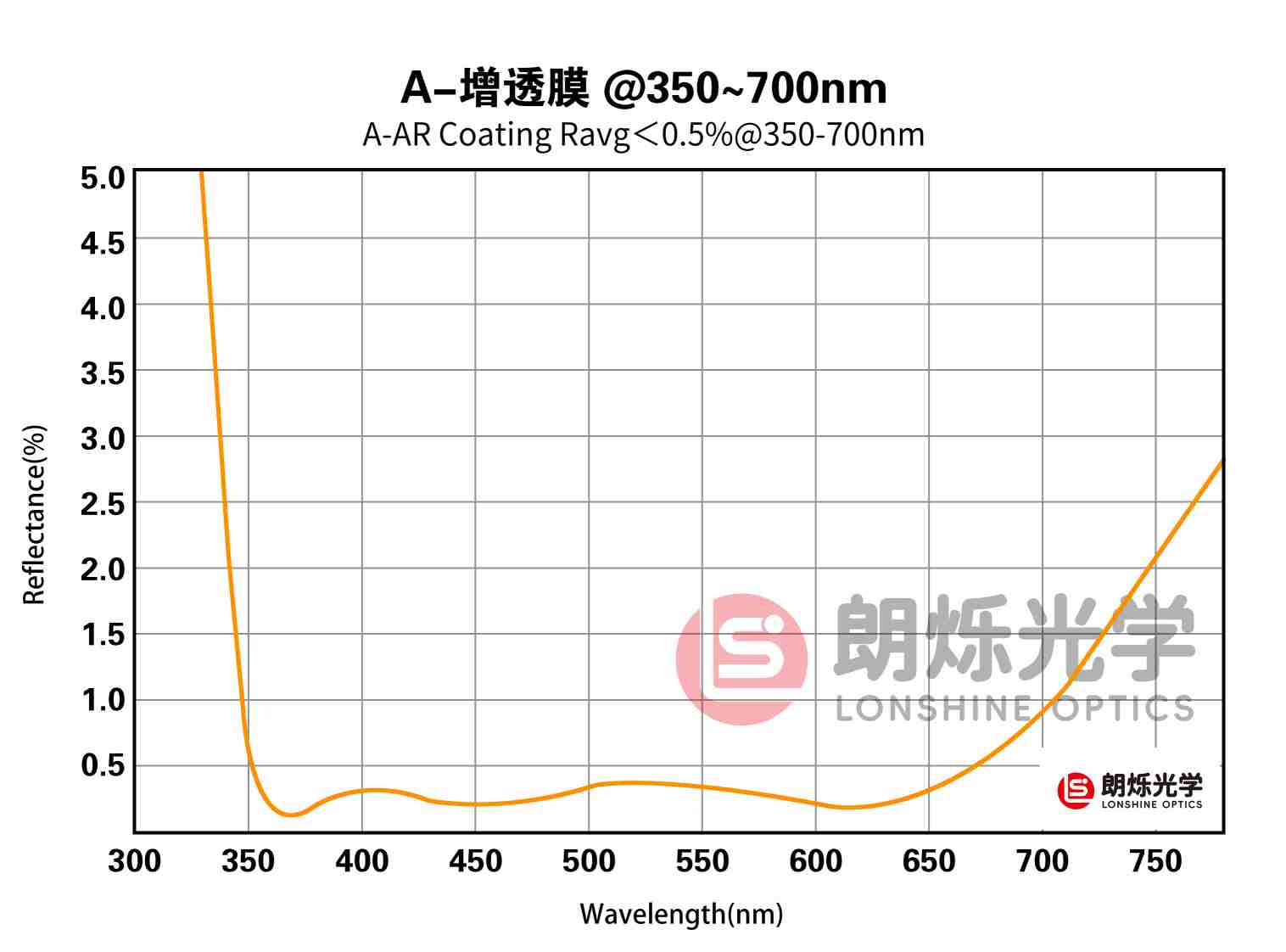

楔形窗口(棱镜)通常用于将入射光束按一定的偏转角偏转到指定的方向。当成对使用时，通过两个光楔的相对旋转，出射光束可定位于一个以入射光束为轴线的角锥体内任意方向。我们提供不镀膜、镀250~425nm、350~700nm、600~1100nm、900~1700nm增透膜的H-K9L 楔形窗口。
材料
紫外熔融石英
表面面型
λ/10 @ 633 nm
楔角
30′±10′
表面光洁度
20/10
直径误差
+0.0/-0.1mm
厚度公差
±0.2mm
倒边
0.2~0.5mmX45°
镀膜
见产品列表
尺寸 (mm)
选择
×
厚度 (mm)
选择
×
镀膜
选择
×
重新筛选
| 产品编号 | 详细参数 | 尺寸 (mm) | 厚度 (mm) | 镀膜 | 价格 | 货期 | 购物车 |
| LSW22A-12.5 |
详细参数
石英楔形窗口 尺寸 (mm)：Φ12.5 未镀膜
尺寸 (mm)
Φ12.5
厚度 (mm)
3.00
镀膜
未镀膜
材料
紫外熔融石英
表面面型
λ/10 @ 633 nm
楔角
30′±10′
表面光洁度
20/10
直径误差
+0.0/-0.1mm
厚度公差
±0.2mm
倒边
0.2~0.5mmX45°
|
Φ12.5 | 3.00 | 未镀膜 | 205.00 | 现货 |
-
+
|
| LSW22A-12.7 |
详细参数
石英楔形窗口 尺寸 (mm)：Φ12.7 未镀膜
尺寸 (mm)
Φ12.7
厚度 (mm)
3.00
镀膜
未镀膜
材料
紫外熔融石英
表面面型
λ/10 @ 633 nm
楔角
30′±10′
表面光洁度
20/10
直径误差
+0.0/-0.1mm
厚度公差
±0.2mm
倒边
0.2~0.5mmX45°
|
Φ12.7 | 3.00 | 未镀膜 | 205.00 | 现货 |
-
+
|
| LSW22A-025 |
详细参数
石英楔形窗口 尺寸 (mm)：Φ25.0 未镀膜
尺寸 (mm)
Φ25.0
厚度 (mm)
6.00
镀膜
未镀膜
材料
紫外熔融石英
表面面型
λ/10 @ 633 nm
楔角
30′±10′
表面光洁度
20/10
直径误差
+0.0/-0.1mm
厚度公差
±0.2mm
倒边
0.2~0.5mmX45°
|
Φ25.0 | 6.00 | 未镀膜 | 335.00 | 现货 |
-
+
|
| LSW22A-25.4 |
详细参数
石英楔形窗口 尺寸 (mm)：Φ25.4 未镀膜
尺寸 (mm)
Φ25.4
厚度 (mm)
6.00
镀膜
未镀膜
材料
紫外熔融石英
表面面型
λ/10 @ 633 nm
楔角
30′±10′
表面光洁度
20/10
直径误差
+0.0/-0.1mm
厚度公差
±0.2mm
倒边
0.2~0.5mmX45°
|
Φ25.4 | 6.00 | 未镀膜 | 335.00 | 现货 |
-
+
|
| LSW22A-38.1 |
详细参数
石英楔形窗口 尺寸 (mm)：Φ38.1 未镀膜
尺寸 (mm)
Φ38.1
厚度 (mm)
10.00
镀膜
未镀膜
材料
紫外熔融石英
表面面型
λ/10 @ 633 nm
楔角
30′±10′
表面光洁度
20/10
直径误差
+0.0/-0.1mm
厚度公差
±0.2mm
倒边
0.2~0.5mmX45°
|
Φ38.1 | 10.00 | 未镀膜 | 610.00 | 现货 |
-
+
|
| LSW22A-050 |
详细参数
石英楔形窗口 尺寸 (mm)：Φ50.0 未镀膜
尺寸 (mm)
Φ50.0
厚度 (mm)
10.00
镀膜
未镀膜
材料
紫外熔融石英
表面面型
λ/10 @ 633 nm
楔角
30′±10′
表面光洁度
20/10
直径误差
+0.0/-0.1mm
厚度公差
±0.2mm
倒边
0.2~0.5mmX45°
|
Φ50.0 | 10.00 | 未镀膜 | 750.00 | 现货 |
-
+
|
| LSW22A-50.8 |
详细参数
石英楔形窗口 尺寸 (mm)：Φ50.8 未镀膜
尺寸 (mm)
Φ50.8
厚度 (mm)
10.00
镀膜
未镀膜
材料
紫外熔融石英
表面面型
λ/10 @ 633 nm
楔角
30′±10′
表面光洁度
20/10
直径误差
+0.0/-0.1mm
厚度公差
±0.2mm
倒边
0.2~0.5mmX45°
|
Φ50.8 | 10.00 | 未镀膜 | 750.00 | 现货 |
-
+
|
| LSW22A-12.5-E |
详细参数
石英楔形窗口 尺寸 (mm)：Φ12.5 Ravg<0.5% @200~400nm
尺寸 (mm)
Φ12.5
厚度 (mm)
3.00
镀膜
Ravg<0.5% @200~400nm
材料
紫外熔融石英
表面面型
λ/10 @ 633 nm
楔角
30′±10′
表面光洁度
20/10
直径误差
+0.0/-0.1mm
厚度公差
±0.2mm
倒边
0.2~0.5mmX45°
|
Φ12.5 | 3.00 | Ravg<0.5% @200~400nm | 255.00 | 现货 |
-
+
|
| LSW22A-12.7-E |
详细参数
石英楔形窗口 尺寸 (mm)：Φ12.7 Ravg<0.5% @200~400nm
尺寸 (mm)
Φ12.7
厚度 (mm)
3.00
镀膜
Ravg<0.5% @200~400nm
材料
紫外熔融石英
表面面型
λ/10 @ 633 nm
楔角
30′±10′
表面光洁度
20/10
直径误差
+0.0/-0.1mm
厚度公差
±0.2mm
倒边
0.2~0.5mmX45°
|
Φ12.7 | 3.00 | Ravg<0.5% @200~400nm | 255.00 | 现货 |
-
+
|
| LSW22A-025-E |
详细参数
石英楔形窗口 尺寸 (mm)：Φ25.0 Ravg<0.5% @200~400nm
尺寸 (mm)
Φ25.0
厚度 (mm)
6.00
镀膜
Ravg<0.5% @200~400nm
材料
紫外熔融石英
表面面型
λ/10 @ 633 nm
楔角
30′±10′
表面光洁度
20/10
直径误差
+0.0/-0.1mm
厚度公差
±0.2mm
倒边
0.2~0.5mmX45°
|
Φ25.0 | 6.00 | Ravg<0.5% @200~400nm | 415.00 | 现货 |
-
+
|
