产品说明
★光学材质：H-K9L

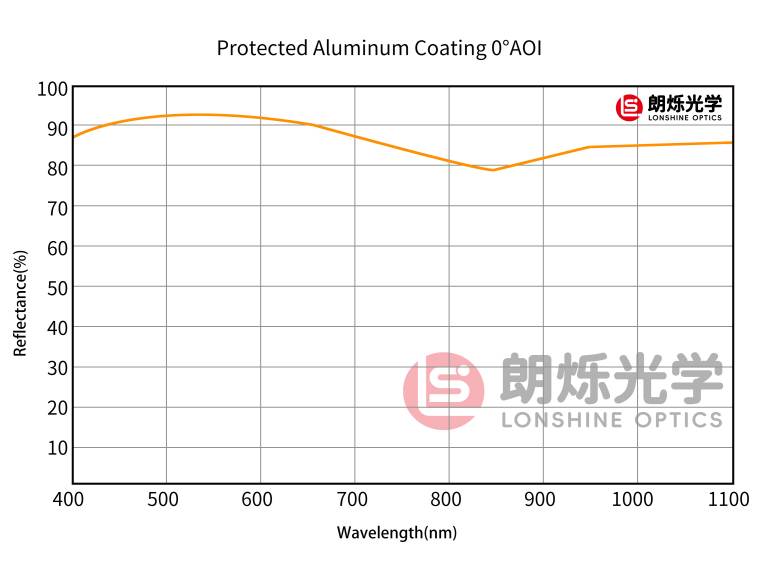

★镀膜：普通铝膜+保护
★用途：光束汇聚，准直，收集及成像

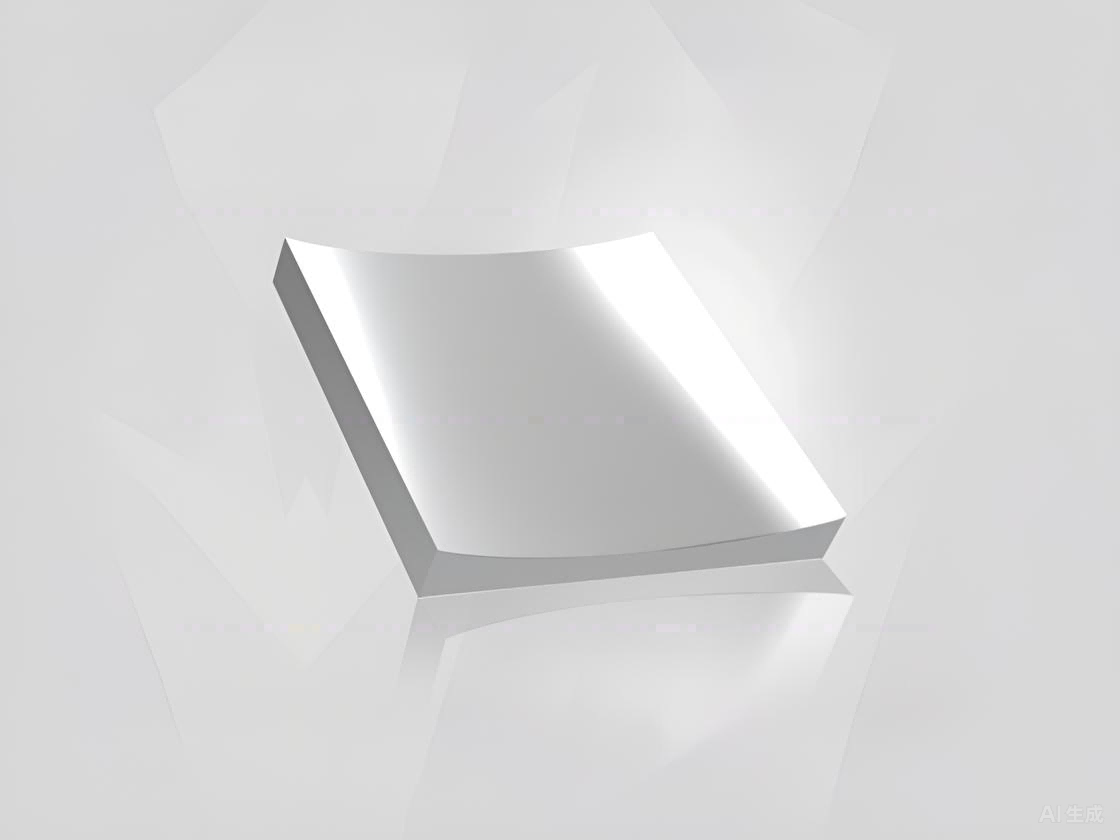

平凹柱面反射镜的反射面是圆柱面，平行入射光线经柱面反射可以汇聚到一条线，具有正的焦距。平凹柱面反射镜的焦距为圆柱面曲率半径的一半。适合用于光线聚焦应用。朗烁光学提供不镀膜、镀普通铝膜、紫外反射铝膜、银膜、金膜和多种介质高反膜的，不同规格尺寸标准品，也可以根据客户需求定制。
材料
H-K9L光学玻璃
表面面型
1波长@ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
0.2mmX45°
镀膜
普通铝膜+保护
尺寸(mm)
选择
×
中心厚度(mm)
选择
×
焦距(mm)
选择
×
镀膜
选择
×
重新筛选
| 产品编号 | 详细参数 | 尺寸(mm) | 中心厚度(mm) | 焦距(mm) | 镀膜 | 价格 | 货期 | 购物车 |
| LSR13-12.5-12.5-AL |
详细参数
H-K9L柱面反射镜 尺寸：Φ12.5mm 焦距:12.5mm 普通铝膜+保护
尺寸(mm)
Φ12.5
中心厚度(mm)
3.00
焦距(mm)
12.50
镀膜
普通铝膜+保护
边厚(mm)
3.79
半径(mm)
25.00
材料
精退火H-K9L光学玻璃
表面面型
1λ @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
保护性倒边0.2~0.5mmX45°
|
Φ12.5 | 3.00 | 12.50 | 普通铝膜+保护 | 190.00 | 现货 |
-
+
|
| LSR13-12.5-025-AL |
详细参数
H-K9L柱面反射镜 尺寸：Φ12.5mm 焦距:25mm 普通铝膜+保护
尺寸(mm)
Φ12.5
中心厚度(mm)
3.00
焦距(mm)
25.00
镀膜
普通铝膜+保护
边厚(mm)
3.39
半径(mm)
50.00
材料
精退火H-K9L光学玻璃
表面面型
1λ @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
保护性倒边0.2~0.5mmX45°
|
Φ12.5 | 3.00 | 25.00 | 普通铝膜+保护 | 190.00 | 现货 |
-
+
|
| LSR13-12.5-050-AL |
详细参数
H-K9L柱面反射镜 尺寸：Φ12.5mm 焦距:50mm 普通铝膜+保护
尺寸(mm)
Φ12.5
中心厚度(mm)
3.00
焦距(mm)
50.00
镀膜
普通铝膜+保护
边厚(mm)
3.20
半径(mm)
100.00
材料
精退火H-K9L光学玻璃
表面面型
1λ @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
保护性倒边0.2~0.5mmX45°
|
Φ12.5 | 3.00 | 50.00 | 普通铝膜+保护 | 190.00 | 现货 |
-
+
|
| LSR13-12.5-075-AL |
详细参数
H-K9L柱面反射镜 尺寸：Φ12.5mm 焦距:75mm 普通铝膜+保护
尺寸(mm)
Φ12.5
中心厚度(mm)
3.00
焦距(mm)
75.00
镀膜
普通铝膜+保护
边厚(mm)
3.13
半径(mm)
150.00
材料
精退火H-K9L光学玻璃
表面面型
1λ @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
保护性倒边0.2~0.5mmX45°
|
Φ12.5 | 3.00 | 75.00 | 普通铝膜+保护 | 190.00 | 现货 |
-
+
|
| LSR13-12.5SQ-12.5-AL |
详细参数
H-K9L柱面反射镜 尺寸：12.5x12.5mm 焦距:12.5mm 普通铝膜+保护
尺寸(mm)
12.5x12.5
中心厚度(mm)
3.00
焦距(mm)
12.50
镀膜
普通铝膜+保护
边厚(mm)
3.79
半径(mm)
25.00
材料
精退火H-K9L光学玻璃
表面面型
1λ @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
保护性倒边0.2~0.5mmX45°
|
12.5x12.5 | 3.00 | 12.50 | 普通铝膜+保护 | 190.00 | 现货 |
-
+
|
| LSR13-12.5SQ-025-AL |
详细参数
H-K9L柱面反射镜 尺寸：12.5x12.5mm 焦距:25mm 普通铝膜+保护
尺寸(mm)
12.5x12.5
中心厚度(mm)
3.00
焦距(mm)
25.00
镀膜
普通铝膜+保护
边厚(mm)
3.39
半径(mm)
50.00
材料
精退火H-K9L光学玻璃
表面面型
1λ @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
保护性倒边0.2~0.5mmX45°
|
12.5x12.5 | 3.00 | 25.00 | 普通铝膜+保护 | 190.00 | 现货 |
-
+
|
| LSR13-12.5SQ-050-AL |
详细参数
H-K9L柱面反射镜 尺寸：12.5x12.5mm 焦距:50mm 普通铝膜+保护
尺寸(mm)
12.5x12.5
中心厚度(mm)
3.00
焦距(mm)
50.00
镀膜
普通铝膜+保护
边厚(mm)
3.20
半径(mm)
100.00
材料
精退火H-K9L光学玻璃
表面面型
1λ @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
保护性倒边0.2~0.5mmX45°
|
12.5x12.5 | 3.00 | 50.00 | 普通铝膜+保护 | 190.00 | 现货 |
-
+
|
| LSR13-12.5SQ-075-AL |
详细参数
H-K9L柱面反射镜 尺寸：12.5x12.5mm 焦距:75mm 普通铝膜+保护
尺寸(mm)
12.5x12.5
中心厚度(mm)
3.00
焦距(mm)
75.00
镀膜
普通铝膜+保护
边厚(mm)
3.13
半径(mm)
150.00
材料
精退火H-K9L光学玻璃
表面面型
1λ @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
保护性倒边0.2~0.5mmX45°
|
12.5x12.5 | 3.00 | 75.00 | 普通铝膜+保护 | 190.00 | 现货 |
-
+
|
| LSR13-025-025-AL |
详细参数
H-K9L柱面反射镜 尺寸：Φ25.0mm 焦距:25mm 普通铝膜+保护
尺寸(mm)
Φ25.0
中心厚度(mm)
6.00
焦距(mm)
25.00
镀膜
普通铝膜+保护
边厚(mm)
7.59
半径(mm)
50.00
材料
精退火H-K9L光学玻璃
表面面型
1λ @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
保护性倒边0.2~0.5mmX45°
|
Φ25.0 | 6.00 | 25.00 | 普通铝膜+保护 | 250.00 | 现货 |
-
+
|
| LSR13-025-050-AL |
详细参数
H-K9L柱面反射镜 尺寸：Φ25.0mm 焦距:50mm 普通铝膜+保护
尺寸(mm)
Φ25.0
中心厚度(mm)
6.00
焦距(mm)
50.00
镀膜
普通铝膜+保护
边厚(mm)
6.78
半径(mm)
100.00
材料
精退火H-K9L光学玻璃
表面面型
1λ @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
保护性倒边0.2~0.5mmX45°
|
Φ25.0 | 6.00 | 50.00 | 普通铝膜+保护 | 250.00 | 现货 |
-
+
|
