产品说明
★光学材质：H-K9L
★镀膜：普通铝膜+保护
★面型精度：λ/10 @ 633 nm
★用途：光束转折、分光

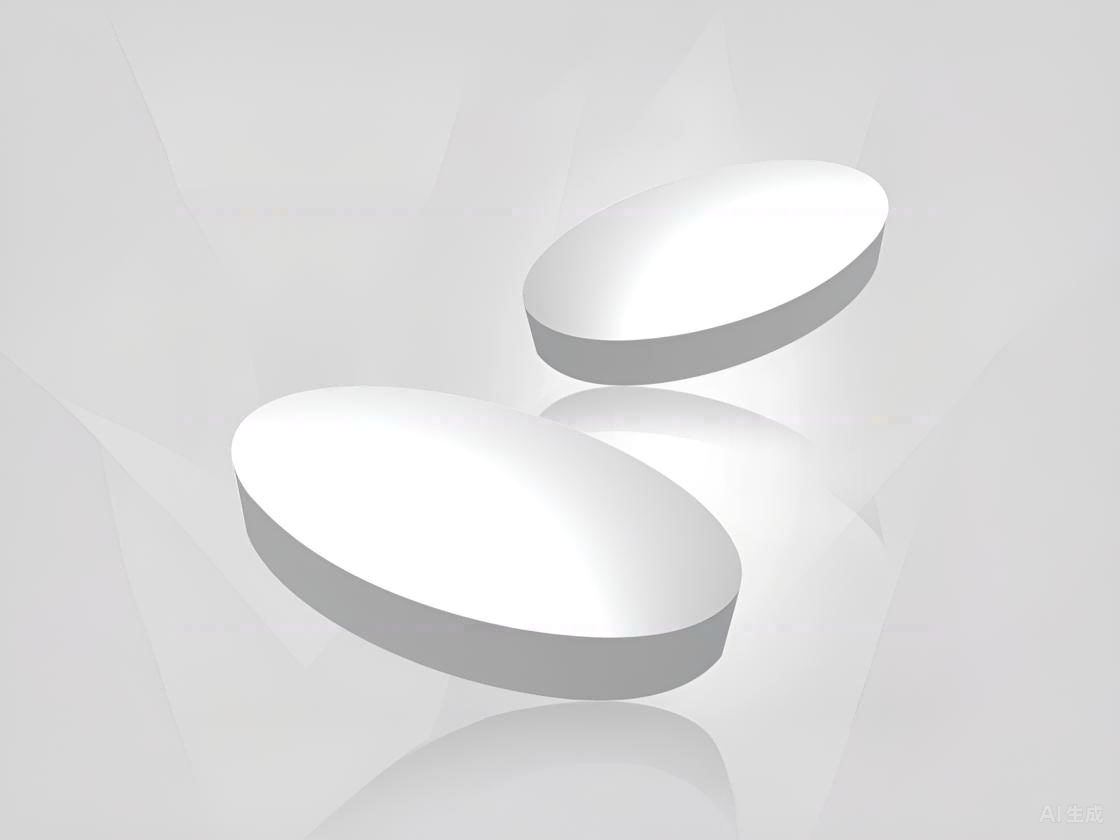

椭圆反射镜的反射面是一个平面，外形轮廓为椭圆形，45°倾斜放置在光路中时通光形状为圆形。朗烁光学提供不镀膜、镀普通铝膜、紫外反射铝膜、银膜、金膜和多种介质高反膜的，不同规格尺寸标准品，也可以根据客户需求定制。
材料
H-K9L光学玻璃
表面面型
λ/10 @ 633 nm
平行差
＜1′
反射面光洁度
10/5
背面
细磨
长/短轴直径误差
+0.0/-0.2mm
厚度公差
±0.5mm
倒边
0.2~0.5mmX45°
镀膜

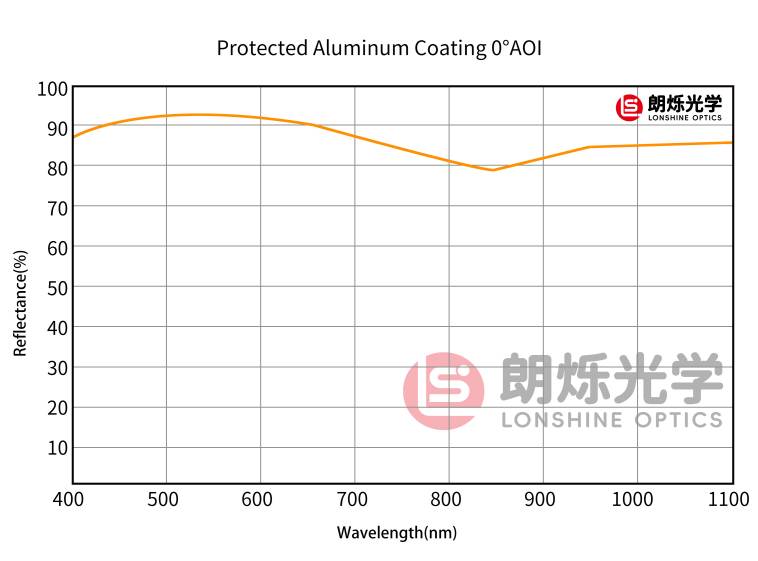

普通铝膜+保护
短轴(mm)
选择
×
长轴(mm)
选择
×
厚度（mm）
选择
×
镀膜
选择
×
重新筛选
| 产品编号 | 详细参数 | 短轴(mm) | 长轴(mm) | 厚度（mm） | 镀膜 | 价格 | 货期 | 购物车 |
| LSR14A-12.5-AL |
详细参数
椭圆反射镜 短轴：12.5mm 普通铝膜+保护
短轴(mm)
12.50
长轴(mm)
17.68
厚度（mm）
6.00
镀膜
普通铝膜+保护
材料
精退火H-K9L光学玻璃
表面面型
λ/10 @ 633 nm
平行差
＜1′
反射面光洁度
10/5
背面
细磨
长/短轴直径误差
+0.0/-0.2mm
厚度公差
±0.5mm
倒边
保护性倒边0.2~0.5mmX45°
|
12.50 | 17.68 | 6.00 | 普通铝膜+保护 | 150.00 | 现货 |
-
+
|
| LSR14A-025-AL |
详细参数
椭圆反射镜 短轴：25mm 普通铝膜+保护
短轴(mm)
25.00
长轴(mm)
35.36
厚度（mm）
6.00
镀膜
普通铝膜+保护
材料
精退火H-K9L光学玻璃
表面面型
λ/10 @ 633 nm
平行差
＜1′
反射面光洁度
10/5
背面
细磨
长/短轴直径误差
+0.0/-0.2mm
厚度公差
±0.5mm
倒边
保护性倒边0.2~0.5mmX45°
|
25.00 | 35.36 | 6.00 | 普通铝膜+保护 | 250.00 | 现货 |
-
+
|
| LSR14A-036-AL |
详细参数
椭圆反射镜 短轴：36mm 普通铝膜+保护
短轴(mm)
36.00
长轴(mm)
50.92
厚度（mm）
12.50
镀膜
普通铝膜+保护
材料
精退火H-K9L光学玻璃
表面面型
λ/10 @ 633 nm
平行差
＜1′
反射面光洁度
10/5
背面
细磨
长/短轴直径误差
+0.0/-0.2mm
厚度公差
±0.5mm
倒边
保护性倒边0.2~0.5mmX45°
|
36.00 | 50.92 | 12.50 | 普通铝膜+保护 | 335.00 | 现货 |
-
+
|
| LSR14A-046-AL |
详细参数
椭圆反射镜 短轴：46mm 普通铝膜+保护
短轴(mm)
46.00
长轴(mm)
65.06
厚度（mm）
12.50
镀膜
普通铝膜+保护
材料
精退火H-K9L光学玻璃
表面面型
λ/10 @ 633 nm
平行差
＜1′
反射面光洁度
10/5
背面
细磨
长/短轴直径误差
+0.0/-0.2mm
厚度公差
±0.5mm
倒边
保护性倒边0.2~0.5mmX45°
|
46.00 | 65.06 | 12.50 | 普通铝膜+保护 | 450.00 | 现货 |
-
+
|
| LSR14A-050-AL |
详细参数
椭圆反射镜 短轴：50mm 普通铝膜+保护
短轴(mm)
50.00
长轴(mm)
70.72
厚度（mm）
12.50
镀膜
普通铝膜+保护
材料
精退火H-K9L光学玻璃
表面面型
λ/10 @ 633 nm
平行差
＜1′
反射面光洁度
10/5
背面
细磨
长/短轴直径误差
+0.0/-0.2mm
厚度公差
±0.5mm
倒边
保护性倒边0.2~0.5mmX45°
|
50.00 | 70.72 | 12.50 | 普通铝膜+保护 | 470.00 | 现货 |
-
+
|
| LSR14A-064-AL |
详细参数
椭圆反射镜 短轴：64mm 普通铝膜+保护
短轴(mm)
64.00
长轴(mm)
90.52
厚度（mm）
12.50
镀膜
普通铝膜+保护
材料
精退火H-K9L光学玻璃
表面面型
λ/10 @ 633 nm
平行差
＜1′
反射面光洁度
10/5
背面
细磨
长/短轴直径误差
+0.0/-0.2mm
厚度公差
±0.5mm
倒边
保护性倒边0.2~0.5mmX45°
|
64.00 | 90.52 | 12.50 | 普通铝膜+保护 | 725.00 | 现货 |
-
+
|
| LSR14A-070-AL |
详细参数
椭圆反射镜 短轴：70mm 普通铝膜+保护
短轴(mm)
70.00
长轴(mm)
99.01
厚度（mm）
12.50
镀膜
普通铝膜+保护
材料
精退火H-K9L光学玻璃
表面面型
λ/10 @ 633 nm
平行差
＜1′
反射面光洁度
10/5
背面
细磨
长/短轴直径误差
+0.0/-0.2mm
厚度公差
±0.5mm
倒边
保护性倒边0.2~0.5mmX45°
|
70.00 | 99.01 | 12.50 | 普通铝膜+保护 | 850.00 | 现货 |
-
+
|
| LSR14A-080-AL |
详细参数
椭圆反射镜 短轴：80mm 普通铝膜+保护
短轴(mm)
80.00
长轴(mm)
113.15
厚度（mm）
20.00
镀膜
普通铝膜+保护
材料
精退火H-K9L光学玻璃
表面面型
λ/10 @ 633 nm
平行差
＜1′
反射面光洁度
10/5
背面
细磨
长/短轴直径误差
+0.0/-0.2mm
厚度公差
±0.5mm
倒边
保护性倒边0.2~0.5mmX45°
|
80.00 | 113.15 | 20.00 | 普通铝膜+保护 | 1050.00 | 现货 |
-
+
|
