产品说明
★材质：H-K9L

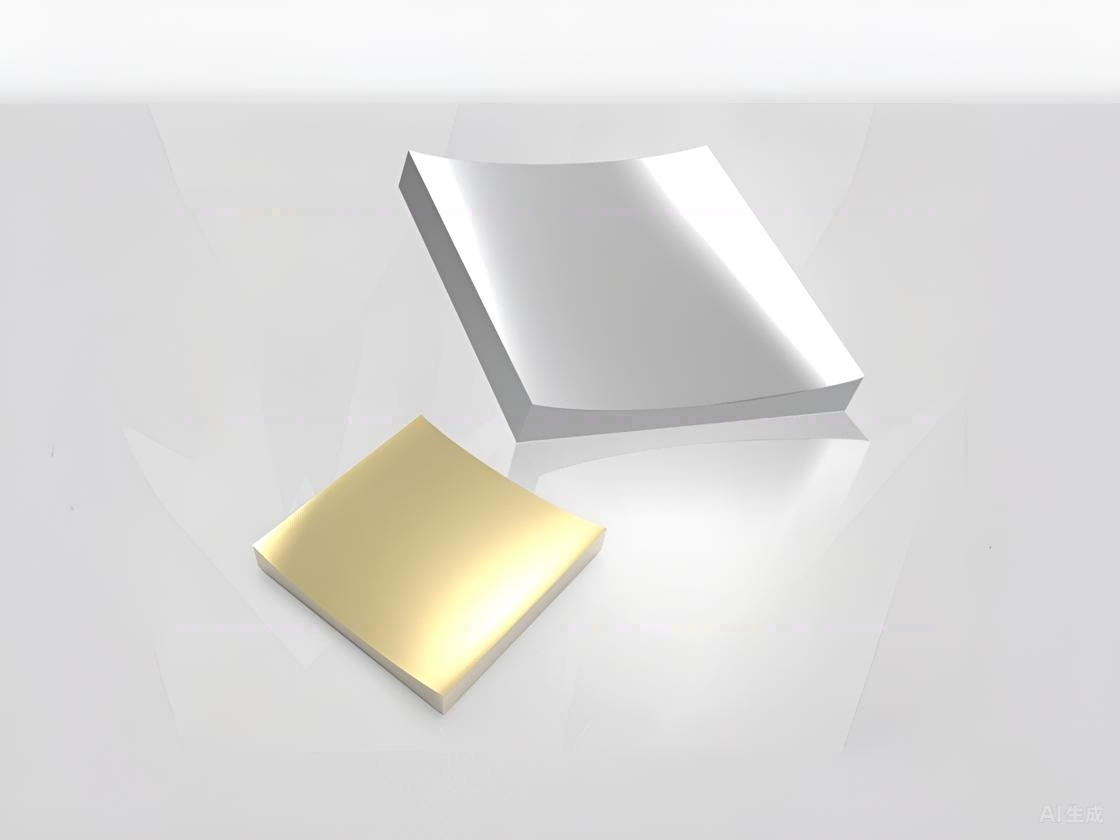

★产品外形：平凹球面及平凹离轴反射镜
★用途：延长光程
典型怀特池通常由三个反射镜构成，包括一个主反射镜和两个次反射镜，三者多为球面镜且曲率半径相同，广泛应用于大气痕量气体监测、工业污染气体检测等领域。其多次反射设计能在有限空间内实现长光程显著提升检测灵敏度
材料
H-K9L光学玻璃
表面面型
λ/4 @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
0.2~0.5mmX45°
镀膜
见产品列表
尺寸
(mm)
选择
×
焦距 EFL
(mm)
选择
×
镀膜
选择
×
重新筛选
| 产品编号 | 详细参数 | 尺寸 (mm) | 焦距 EFL (mm) | 镀膜 | 价格 | 货期 | 购物车 |
| LSR12-25x20-050 |
详细参数
H-K9L 平凹球面反射镜次镜 尺寸
(mm)：25x20 焦距 EFL
(mm)：50 未镀膜
尺寸
(mm)
25x20
焦距 EFL
(mm)
50.00
镀膜
未镀膜
半径 R1
(mm)
100.00
边厚 1
Te1(mm)
9.13
边厚 2
Te2(mm)
12.18
材料
精退火H-K9L光学玻璃
表面面型
λ/4 @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
0.2~0.5mmX45°
|
25x20 | 50.00 | 未镀膜 | 215.00 | 现货 |
-
+
|
| LSR12-25x20-075 |
详细参数
H-K9L 平凹球面反射镜次镜 尺寸
(mm)：25x20 焦距 EFL
(mm)：75 未镀膜
尺寸
(mm)
25x20
焦距 EFL
(mm)
75.00
镀膜
未镀膜
半径 R1
(mm)
150.00
边厚 1
Te1(mm)
9.08
边厚 2
Te2(mm)
11.10
材料
精退火H-K9L光学玻璃
表面面型
λ/4 @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
0.2~0.5mmX45°
|
25x20 | 75.00 | 未镀膜 | 215.00 | 现货 |
-
+
|
| LSR12-25x20-100 |
详细参数
H-K9L 平凹球面反射镜次镜 尺寸
(mm)：25x20 焦距 EFL
(mm)：100 未镀膜
尺寸
(mm)
25x20
焦距 EFL
(mm)
100.00
镀膜
未镀膜
半径 R1
(mm)
200.00
边厚 1
Te1(mm)
9.06
边厚 2
Te2(mm)
10.57
材料
精退火H-K9L光学玻璃
表面面型
λ/4 @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
0.2~0.5mmX45°
|
25x20 | 100.00 | 未镀膜 | 215.00 | 现货 |
-
+
|
| LSR12-25x20-150 |
详细参数
H-K9L 平凹球面反射镜次镜 尺寸
(mm)：25x20 焦距 EFL
(mm)：150 未镀膜
尺寸
(mm)
25x20
焦距 EFL
(mm)
150.00
镀膜
未镀膜
半径 R1
(mm)
300.00
边厚 1
Te1(mm)
9.04
边厚 2
Te2(mm)
10.04
材料
精退火H-K9L光学玻璃
表面面型
λ/4 @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
0.2~0.5mmX45°
|
25x20 | 150.00 | 未镀膜 | 215.00 | 现货 |
-
+
|
| LSR12-25x20-200 |
详细参数
H-K9L 平凹球面反射镜次镜 尺寸
(mm)：25x20 焦距 EFL
(mm)：200 未镀膜
尺寸
(mm)
25x20
焦距 EFL
(mm)
200.00
镀膜
未镀膜
半径 R1
(mm)
400.00
边厚 1
Te1(mm)
9.03
边厚 2
Te2(mm)
9.78
材料
精退火H-K9L光学玻璃
表面面型
λ/4 @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
0.2~0.5mmX45°
|
25x20 | 200.00 | 未镀膜 | 235.00 | 现货 |
-
+
|
| LSR12-25x20-250 |
详细参数
H-K9L 平凹球面反射镜次镜 尺寸
(mm)：25x20 焦距 EFL
(mm)：250 未镀膜
尺寸
(mm)
25x20
焦距 EFL
(mm)
250.00
镀膜
未镀膜
半径 R1
(mm)
500.00
边厚 1
Te1(mm)
9.03
边厚 2
Te2(mm)
9.63
材料
精退火H-K9L光学玻璃
表面面型
λ/4 @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
0.2~0.5mmX45°
|
25x20 | 250.00 | 未镀膜 | 275.00 | 现货 |
-
+
|
| LSR12-25x20-300 |
详细参数
H-K9L 平凹球面反射镜次镜 尺寸
(mm)：25x20 焦距 EFL
(mm)：300 未镀膜
尺寸
(mm)
25x20
焦距 EFL
(mm)
300.00
镀膜
未镀膜
半径 R1
(mm)
600.00
边厚 1
Te1(mm)
9.02
边厚 2
Te2(mm)
9.52
材料
精退火H-K9L光学玻璃
表面面型
λ/4 @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
0.2~0.5mmX45°
|
25x20 | 300.00 | 未镀膜 | 275.00 | 现货 |
-
+
|
| LSR12-25x20-500 |
详细参数
H-K9L 平凹球面反射镜次镜 尺寸
(mm)：25x20 焦距 EFL
(mm)：500 未镀膜
尺寸
(mm)
25x20
焦距 EFL
(mm)
500.00
镀膜
未镀膜
半径 R1
(mm)
1000.00
边厚 1
Te1(mm)
9.01
边厚 2
Te2(mm)
9.31
材料
精退火H-K9L光学玻璃
表面面型
λ/4 @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
0.2~0.5mmX45°
|
25x20 | 500.00 | 未镀膜 | 275.00 | 现货 |
-
+
|
| LSR12-25x20-050-AU |
详细参数
H-K9L 平凹球面反射镜次镜 尺寸
(mm)：25x20 焦距 EFL
(mm)：50 金膜+保护
尺寸
(mm)
25x20
焦距 EFL
(mm)
50.00
镀膜
金膜+保护
半径 R1
(mm)
100.00
边厚 1
Te1(mm)
9.13
边厚 2
Te2(mm)
12.18
材料
精退火H-K9L光学玻璃
表面面型
λ/4 @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
0.2~0.5mmX45°
|
25x20 | 50.00 | 金膜+保护 | 295.00 | 现货 |
-
+
|
| LSR12-25x20-075-AU |
详细参数
H-K9L 平凹球面反射镜次镜 尺寸
(mm)：25x20 焦距 EFL
(mm)：75 金膜+保护
尺寸
(mm)
25x20
焦距 EFL
(mm)
75.00
镀膜
金膜+保护
半径 R1
(mm)
150.00
边厚 1
Te1(mm)
9.08
边厚 2
Te2(mm)
11.10
材料
精退火H-K9L光学玻璃
表面面型
λ/4 @ 633 nm
定心误差
＜3′
反射面光洁度
60/40
背面
细磨或检验性抛光
尺寸误差
+0.0/-0.1mm
厚度公差
±0.2mm
焦距公差
±2%
倒边
0.2~0.5mmX45°
|
25x20 | 75.00 | 金膜+保护 | 295.00 | 现货 |
-
+
|
