产品说明

★光学材质：D-ZK3/D-ZLAF52LA/D-LAK6/ECO-550

★更大数值孔径（NA）、更低f数（f/#）

★可用于聚光、准直和探测

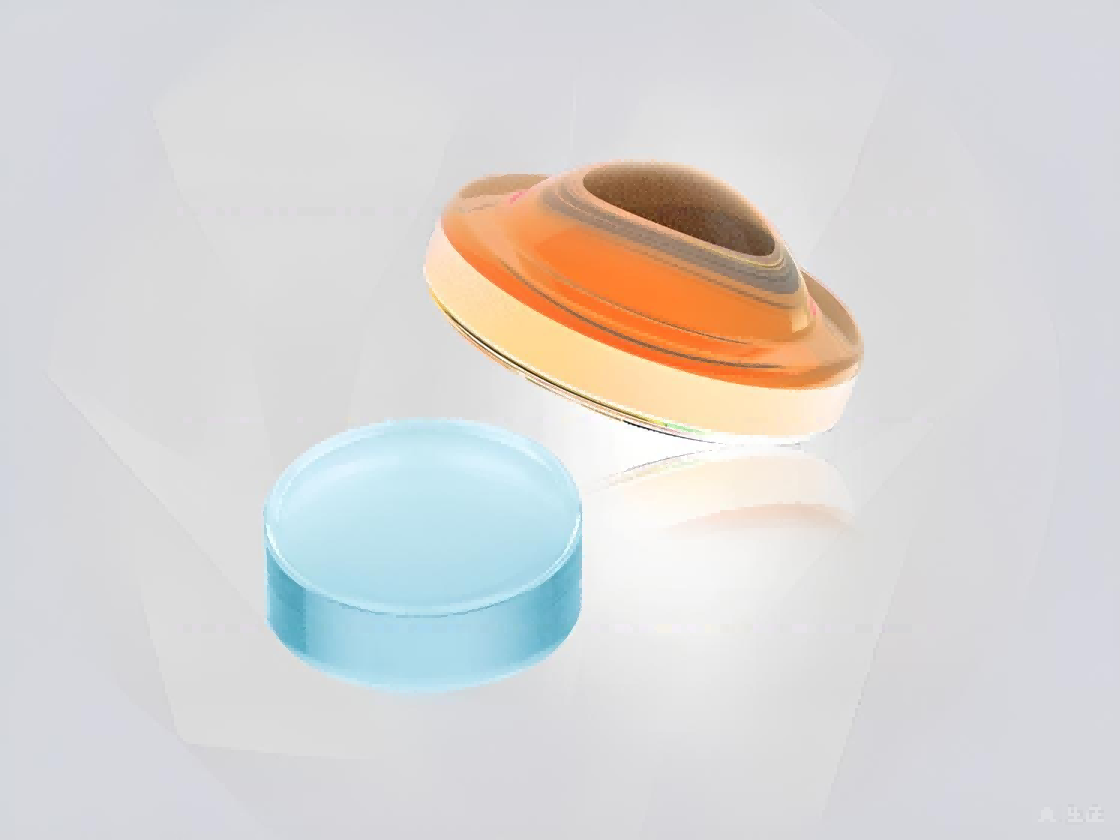

相比于普通球面透镜，模压非球面透镜在聚焦或准直光束时不会在透射波前中引入球差。朗烁光学选用的这三种材料的折射率比B270玻璃更高，用其制成的模压非球面透镜拥有更大的数值孔径（NA）和更低的 f 数（f/#）。与精密抛光非球面透镜相比，模压非球面透镜具有生产一致性好，可大批量生产等优点。朗烁光学提供多种焦距和尺寸的未镀膜模压非球面透镜，精细加工，严格管控质量。

微信咨询

在线咨询

产品列表

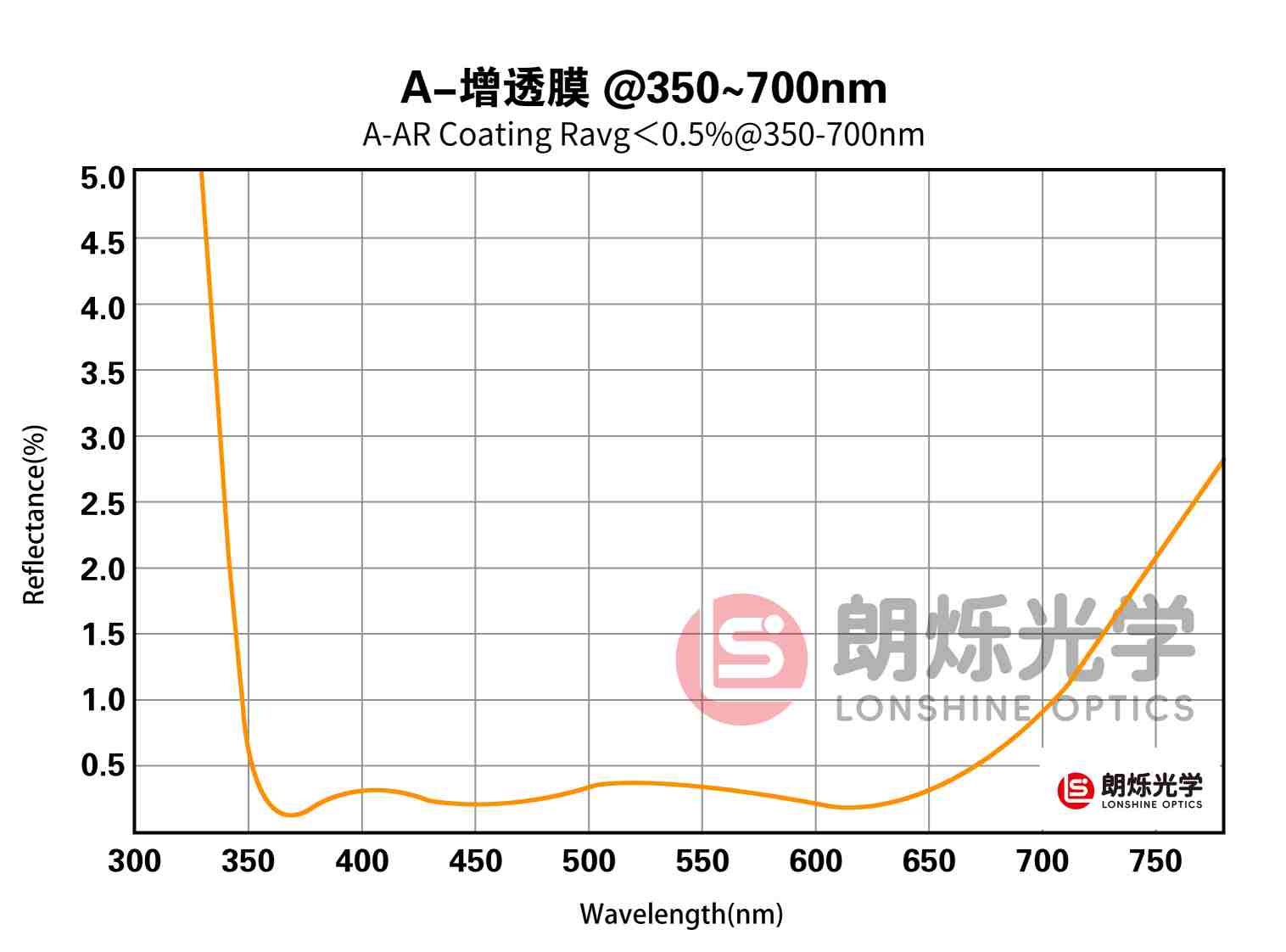

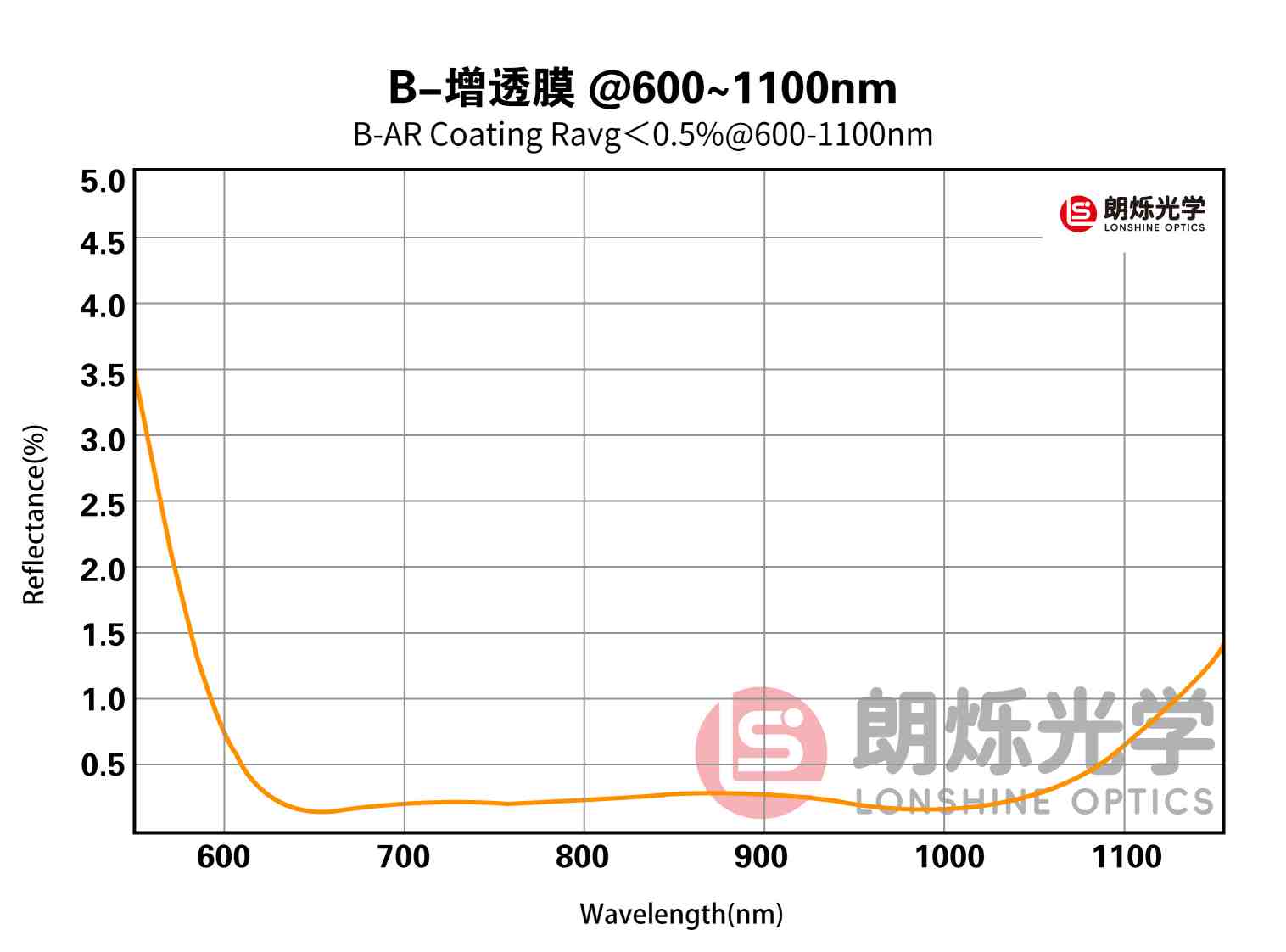

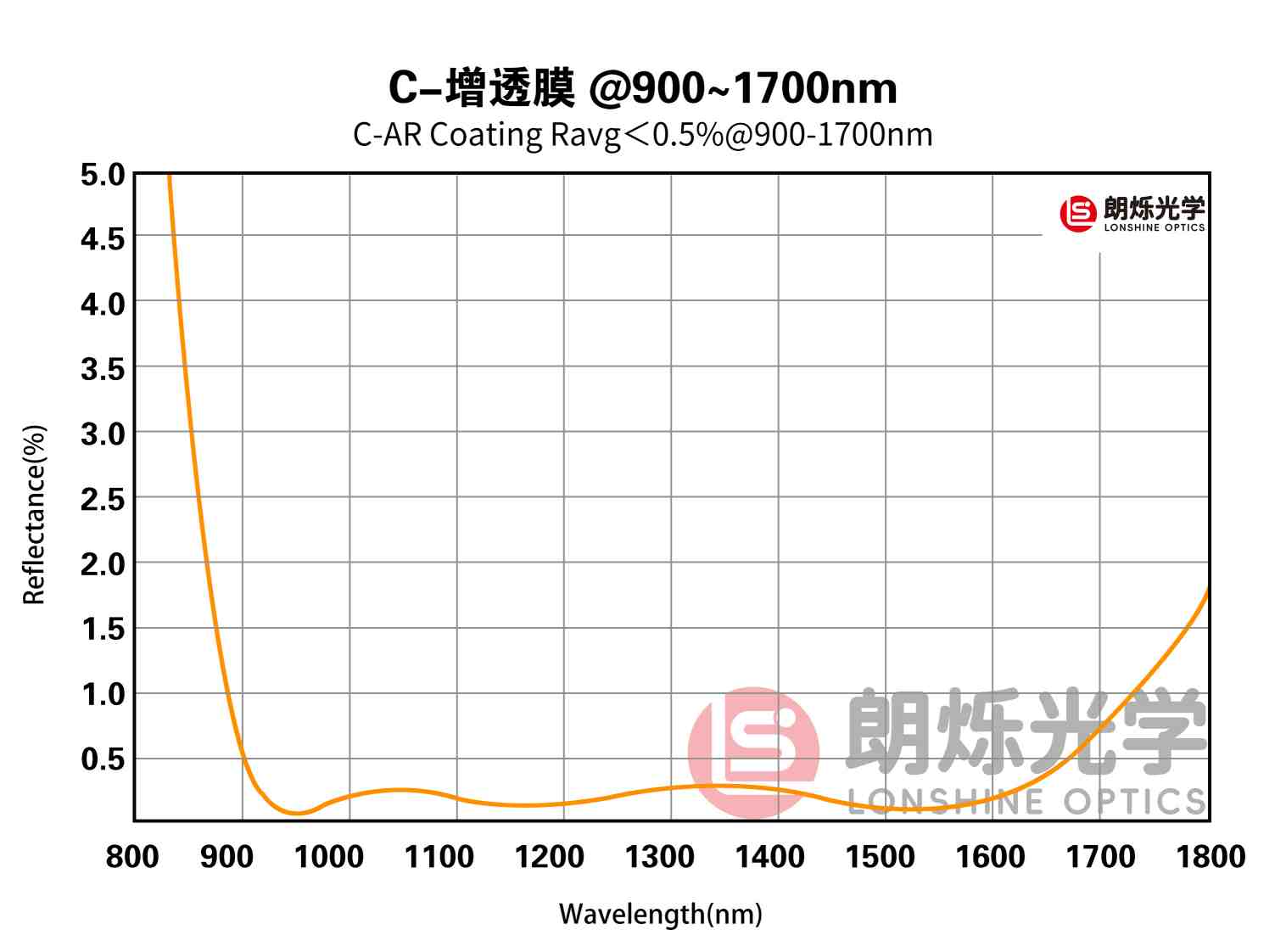

光谱曲线

相关产品

定制加工

产品编号	详细参数	外径OD(mm）	焦距EFL(mm）	数值孔径NA	镀膜	价格	货期	购物车
LSAC12-7.215-11.0	详细参数模压非球面,直径7.215mm,焦距11mm,NA0.3,未镀膜外径OD(mm） 7.215 焦距EFL(mm） 11.00 数值孔径NA 0.30 镀膜未镀膜设计波长λc（nm） 633.00 净通光孔径CA(mm） 5.50 中心厚Tc(mm） 5.00 工作距离WD（mm） 8.00 材料 ECO-550(Nd=1.603) 外径公差（mm） ±0.015 中心厚公差（mm） ±0.050 光洁度 40/20 焦距误差 ±1%	7.215	11.00	0.30	未镀膜	515.00	现货	- +
LSAC12-6.50-15.3	详细参数模压非球面,直径6.5mm,焦距15.3mm,NA0.2,未镀膜外径OD(mm） 6.50 焦距EFL(mm） 15.30 数值孔径NA 0.20 镀膜未镀膜设计波长λc（nm） 780.00 净通光孔径CA(mm） 5.00 中心厚Tc(mm） 2.20 工作距离WD（mm） 14.00 材料 ECO-550(Nd=1.603) 外径公差（mm） ±0.015 中心厚公差（mm） ±0.050 光洁度 40/20 焦距误差 ±1%	6.50	15.30	0.20	未镀膜	425.00	现货	- +
LSAC12-6.50-18.40	详细参数模压非球面,直径6.5mm,焦距18.4mm,NA0.2,未镀膜外径OD(mm） 6.50 焦距EFL(mm） 18.40 数值孔径NA 0.20 镀膜未镀膜设计波长λc（nm） 780.00 净通光孔径CA(mm） 5.50 中心厚Tc(mm） 2.17 工作距离WD（mm） 17.10 材料 ECO-550(Nd=1.603) 外径公差（mm） ±0.015 中心厚公差（mm） ±0.050 光洁度 40/20 焦距误差 ±1%	6.50	18.40	0.20	未镀膜	425.00	现货	- +
LSAC12-7.20-11.00	详细参数模压非球面,直径7.2mm,焦距11mm,NA0.3,未镀膜外径OD(mm） 7.20 焦距EFL(mm） 11.00 数值孔径NA 0.30 镀膜未镀膜设计波长λc（nm） 670.00 净通光孔径CA(mm） 6.59 中心厚Tc(mm） 2.076 工作距离WD（mm） 9.675 材料 ECO-550(Nd=1.603) 外径公差（mm） ±0.015 中心厚公差（mm） ±0.050 光洁度 40/20 焦距误差 ±1%	7.20	11.00	0.30	未镀膜	425.00	现货	- +
LSAC14-6.325-13	详细参数模压非球面,直径6.325mm,焦距13mm,NA0.2,未镀膜外径OD(mm） 6.325 焦距EFL(mm） 13.00 数值孔径NA 0.20 镀膜未镀膜设计波长λc（nm） 633.00 净通光孔径CA(mm） 5.20 中心厚Tc(mm） 2.38 工作距离WD（mm） 11.60 材料 D-ZK3（Nd=1.586）外径公差（mm） ±0.015 中心厚公差（mm） ±0.050 光洁度 40/20 焦距误差 ±1%	6.325	13.00	0.20	未镀膜	330.00	现货	- +
LSAC14-6.325-12	详细参数模压非球面,直径6.325mm,焦距12mm,NA0.2,未镀膜外径OD(mm） 6.325 焦距EFL(mm） 12.00 数值孔径NA 0.20 镀膜未镀膜设计波长λc（nm） 633.00 净通光孔径CA(mm） 5.20 中心厚Tc(mm） 2.40 工作距离WD（mm） 10.60 材料 D-ZK3（Nd=1.586）外径公差（mm） ±0.015 中心厚公差（mm） ±0.050 光洁度 40/20 焦距误差 ±1%	6.325	12.00	0.20	未镀膜	330.00	现货	- +
LSAC14-6.325-14	详细参数模压非球面,直径6.325mm,焦距14mm,NA0.2,未镀膜外径OD(mm） 6.325 焦距EFL(mm） 14.00 数值孔径NA 0.20 镀膜未镀膜设计波长λc（nm） 633.00 净通光孔径CA(mm） 5.20 中心厚Tc(mm） 2.349 工作距离WD（mm） 12.60 材料 D-ZK3（Nd=1.586）外径公差（mm） ±0.015 中心厚公差（mm） ±0.050 光洁度 40/20 焦距误差 ±1%	6.325	14.00	0.20	未镀膜	330.00	现货	- +
LSAC14-6.33-11	详细参数模压非球面,直径6.325mm,焦距11mm,NA0.2,未镀膜外径OD(mm） 6.325 焦距EFL(mm） 11.00 数值孔径NA 0.20 镀膜未镀膜设计波长λc（nm） 633.00 净通光孔径CA(mm） 5.20 中心厚Tc(mm） 2.434 工作距离WD（mm） 9.60 材料 D-ZK3（Nd=1.586）外径公差（mm） ±0.015 中心厚公差（mm） ±0.050 光洁度 40/20 焦距误差 ±1%	6.325	11.00	0.20	未镀膜	330.00	现货	- +
LSAC14-6.00-11	详细参数模压非球面,直径6mm,焦距11mm,NA0.2,未镀膜外径OD(mm） 6.00 焦距EFL(mm） 11.00 数值孔径NA 0.20 镀膜未镀膜设计波长λc（nm） 633.00 净通光孔径CA(mm） 5.20 中心厚Tc(mm） 2.252 工作距离WD（mm） 9.70 材料 D-ZK3（Nd=1.586）外径公差（mm） ±0.015 中心厚公差（mm） ±0.050 光洁度 40/20 焦距误差 ±1%	6.00	11.00	0.20	未镀膜	330.00	现货	- +
LSAC14-4.99-15.04	详细参数模压非球面,直径4.985mm,焦距15.04mm,NA0.2,未镀膜外径OD(mm） 4.985 焦距EFL(mm） 15.04 数值孔径NA 0.20 镀膜未镀膜设计波长λc（nm） 670.00 净通光孔径CA(mm） 4.50 中心厚Tc(mm） 2.922 工作距离WD（mm） 13.20 材料 D-ZK3（Nd=1.586）外径公差（mm） ±0.015 中心厚公差（mm） ±0.050 光洁度 40/20 焦距误差 ±1%	4.985	15.04	0.20	未镀膜	330.00	现货	- +
