产品说明
★光学材质：ZnSe

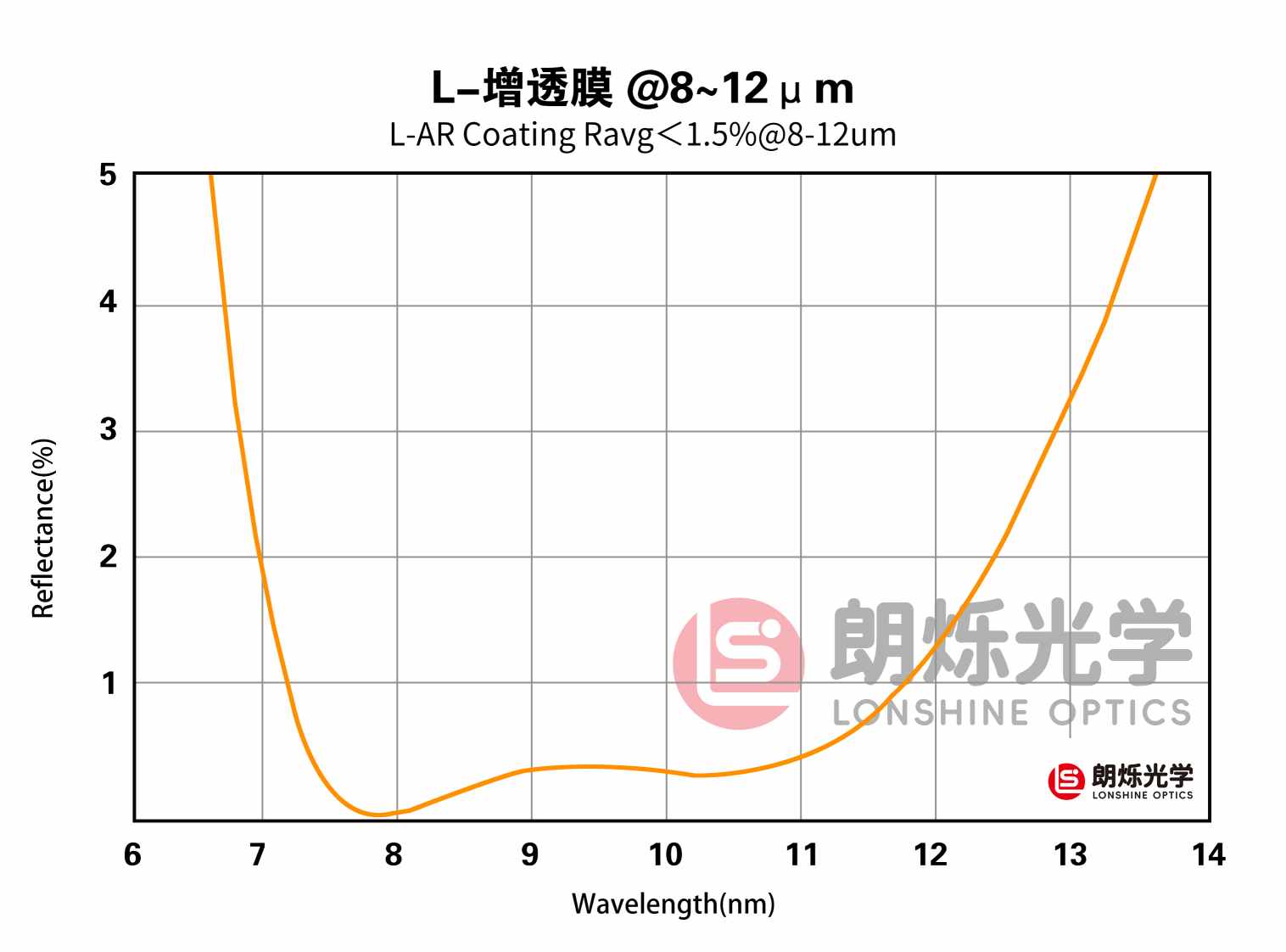

★工作波长：7μm-12μm（增透膜）
★用途：成像、扩束或缩束，会聚

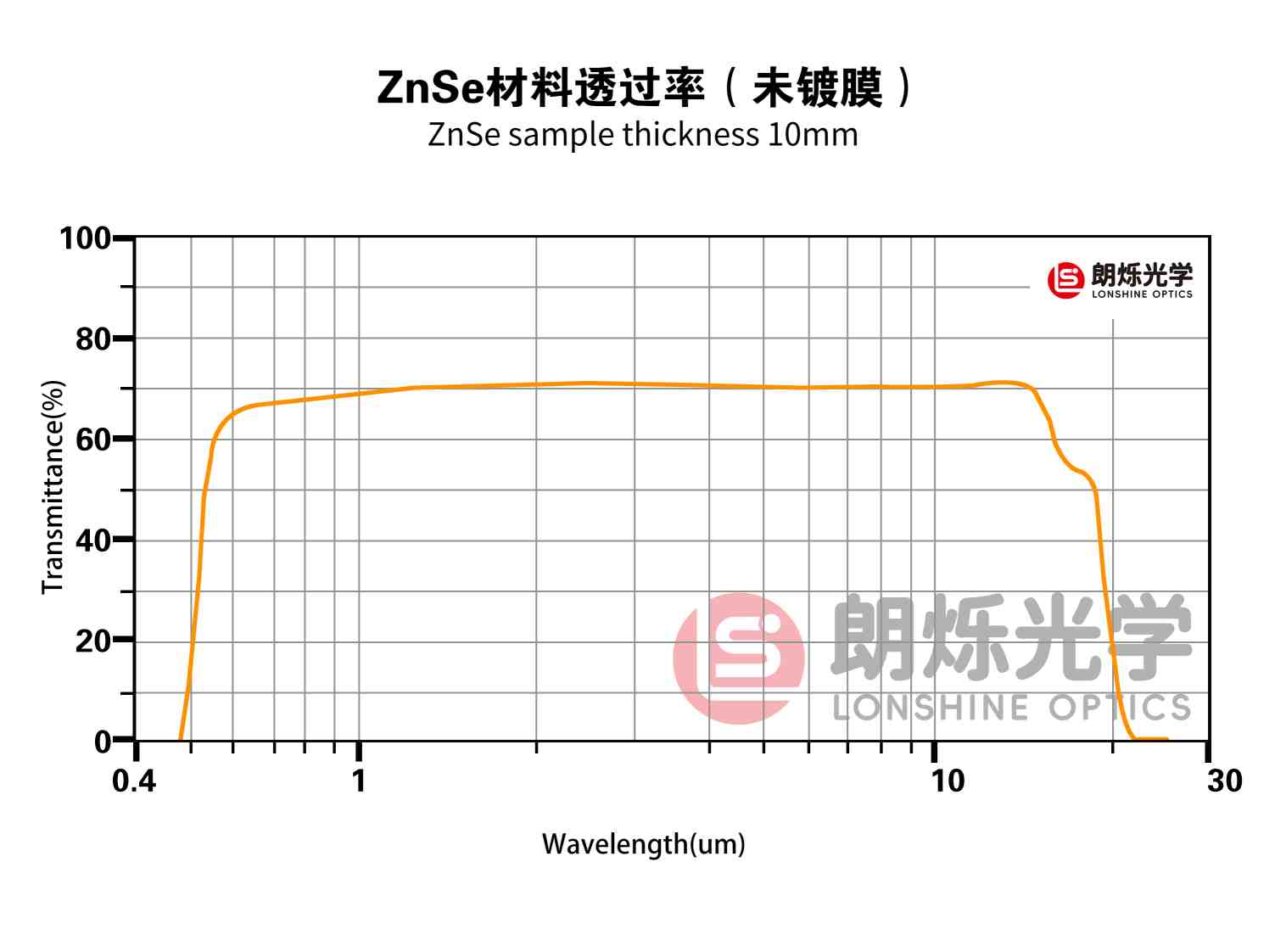

硒化锌在中远红外光谱范围具有很高的透过率。在0.5-15 μm工作范围内，硒化锌材料折射率折2.89左右，由于对10.6 μm波长光的吸收很小，因此成为制作高功率CO2激光器系统中光学器件的首选材料。需要注意的是硒化锌为有毒材料，使用时请佩戴好手套，使用后请洗手。
材料
CVD激光级硒化锌(ZnSe)
设计波长
10.6μm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
有效焦距误差
±1%
透镜定心误差
＜3弧分
表面光洁度
60/40
倒边
0.2mmX45°
镀膜
见列表
直径D（mm）
选择
×
焦距EFL(mm)
选择
×
中心厚度Tc(mm)
选择
×
镀膜
选择
×
重新筛选
| 产品编号 | 详细参数 | 直径D（mm） | 焦距EFL(mm) | 中心厚度Tc(mm) | 镀膜 | 价格 | 货期 | 购物车 |
| LSC51-12.7-015 |
详细参数
ZnSe平凸透镜,D=12.7mm,F=15mm,未镀膜
直径D（mm）
12.70
焦距EFL(mm)
15.00
中心厚度Tc(mm)
3.00
镀膜
未镀膜
背焦
BFL(mm)
13.80
半径
R1(mm)
21.00
边厚
Te(mm)
2.00
材料
CVD激光级硒化锌(ZnSe)
设计波长
10.6μm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
有效焦距误差
±1%
透镜定心误差
＜3′
表面光洁度
60/40
倒边
0.2mmX45°
|
12.70 | 15.00 | 3.00 | 未镀膜 | 750.00 | 现货 |
-
+
|
| LSC51-12.7-020 |
详细参数
ZnSe平凸透镜,D=12.7mm,F=20mm,未镀膜
直径D（mm）
12.70
焦距EFL(mm)
20.00
中心厚度Tc(mm)
2.70
镀膜
未镀膜
背焦
BFL(mm)
18.90
半径
R1(mm)
28.10
边厚
Te(mm)
2.00
材料
CVD激光级硒化锌(ZnSe)
设计波长
10.6μm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
有效焦距误差
±1%
透镜定心误差
＜3′
表面光洁度
60/40
倒边
0.2mmX45°
|
12.70 | 20.00 | 2.70 | 未镀膜 | 750.00 | 现货 |
-
+
|
| LSC51-12.7-040 |
详细参数
ZnSe平凸透镜,D=12.7mm,F=40mm,未镀膜
直径D（mm）
12.70
焦距EFL(mm)
40.00
中心厚度Tc(mm)
2.40
镀膜
未镀膜
背焦
BFL(mm)
39.00
半径
R1(mm)
56.10
边厚
Te(mm)
2.00
材料
CVD激光级硒化锌(ZnSe)
设计波长
10.6μm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
有效焦距误差
±1%
透镜定心误差
＜3′
表面光洁度
60/40
倒边
0.2mmX45°
|
12.70 | 40.00 | 2.40 | 未镀膜 | 750.00 | 现货 |
-
+
|
| LSC51-25.4-25.4 |
详细参数
ZnSe平凸透镜,D=25.4mm,F=25.4mm,未镀膜
直径D（mm）
25.40
焦距EFL(mm)
25.40
中心厚度Tc(mm)
4.30
镀膜
未镀膜
背焦
BFL(mm)
23.60
半径
R1(mm)
35.60
边厚
Te(mm)
2.00
材料
CVD激光级硒化锌(ZnSe)
设计波长
10.6μm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
有效焦距误差
±1%
透镜定心误差
＜3′
表面光洁度
60/40
倒边
0.2mmX45°
|
25.40 | 25.40 | 4.30 | 未镀膜 | 1350.00 | 现货 |
-
+
|
| LSC51-25.4-050 |
详细参数
ZnSe平凸透镜,D=25.4mm,F=50mm,未镀膜
直径D（mm）
25.40
焦距EFL(mm)
50.00
中心厚度Tc(mm)
4.00
镀膜
未镀膜
背焦
BFL(mm)
48.40
半径
R1(mm)
70.20
边厚
Te(mm)
2.80
材料
CVD激光级硒化锌(ZnSe)
设计波长
10.6μm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
有效焦距误差
±1%
透镜定心误差
＜3′
表面光洁度
60/40
倒边
0.2mmX45°
|
25.40 | 50.00 | 4.00 | 未镀膜 | 1350.00 | 现货 |
-
+
|
| LSC51-25.4-075 |
详细参数
ZnSe平凸透镜,D=25.4mm,F=75mm,未镀膜
直径D（mm）
25.40
焦距EFL(mm)
75.00
中心厚度Tc(mm)
4.00
镀膜
未镀膜
背焦
BFL(mm)
73.30
半径
R1(mm)
105.20
边厚
Te(mm)
3.20
材料
CVD激光级硒化锌(ZnSe)
设计波长
10.6μm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
有效焦距误差
±1%
透镜定心误差
＜3′
表面光洁度
60/40
倒边
0.2mmX45°
|
25.40 | 75.00 | 4.00 | 未镀膜 | 1350.00 | 现货 |
-
+
|
| LSC51-25.4-100 |
详细参数
ZnSe平凸透镜,D=25.4mm,F=100mm,未镀膜
直径D（mm）
25.40
焦距EFL(mm)
100.00
中心厚度Tc(mm)
4.00
镀膜
未镀膜
背焦
BFL(mm)
98.50
半径
R1(mm)
140.50
边厚
Te(mm)
3.40
材料
CVD激光级硒化锌(ZnSe)
设计波长
10.6μm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
有效焦距误差
±1%
透镜定心误差
＜3′
表面光洁度
60/40
倒边
0.2mmX45°
|
25.40 | 100.00 | 4.00 | 未镀膜 | 1350.00 | 现货 |
-
+
|
| LSC51-25.4-150 |
详细参数
ZnSe平凸透镜,D=25.4mm,F=150mm,未镀膜
直径D（mm）
25.40
焦距EFL(mm)
150.00
中心厚度Tc(mm)
4.00
镀膜
未镀膜
背焦
BFL(mm)
147.30
半径
R1(mm)
209.00
边厚
Te(mm)
3.60
材料
CVD激光级硒化锌(ZnSe)
设计波长
10.6μm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
有效焦距误差
±1%
透镜定心误差
＜3′
表面光洁度
60/40
倒边
0.2mmX45°
|
25.40 | 150.00 | 4.00 | 未镀膜 | 1350.00 | 现货 |
-
+
|
| LSC51-25.4-200 |
详细参数
ZnSe平凸透镜,D=25.4mm,F=200mm,未镀膜
直径D（mm）
25.40
焦距EFL(mm)
200.00
中心厚度Tc(mm)
4.00
镀膜
未镀膜
背焦
BFL(mm)
198.30
半径
R1(mm)
280.50
边厚
Te(mm)
3.70
材料
CVD激光级硒化锌(ZnSe)
设计波长
10.6μm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
有效焦距误差
±1%
透镜定心误差
＜3′
表面光洁度
60/40
倒边
0.2mmX45°
|
25.40 | 200.00 | 4.00 | 未镀膜 | 1350.00 | 现货 |
-
+
|
| LSC51-25.4-500 |
详细参数
ZnSe平凸透镜,D=25.4mm,F=500mm,未镀膜
直径D（mm）
25.40
焦距EFL(mm)
500.00
中心厚度Tc(mm)
2.10
镀膜
未镀膜
背焦
BFL(mm)
499.10
半径
R1(mm)
701.30
边厚
Te(mm)
2.00
材料
CVD激光级硒化锌(ZnSe)
设计波长
10.6μm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
有效焦距误差
±1%
透镜定心误差
＜3′
表面光洁度
60/40
倒边
0.2mmX45°
|
25.40 | 500.00 | 2.10 | 未镀膜 | 1350.00 | 现货 |
-
+
|
