产品说明
★光学材质：H-K9L
★工作波长：350nm-2μm
★用途：扩束、成像、缩束

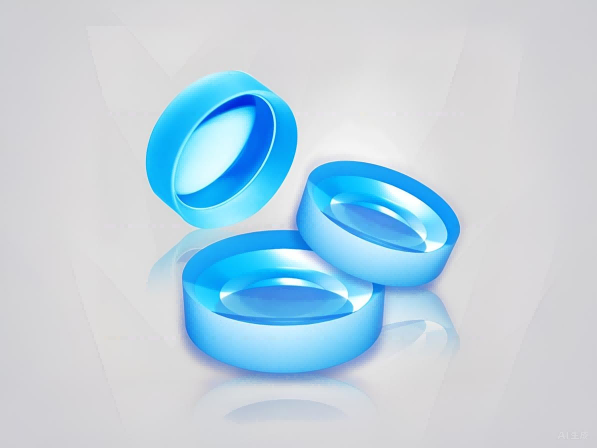

双凹透镜双面均为凹面，且具有相同的曲率半径。双凹透镜具有负焦距通常用于光束准直、增加（减小）焦距或扩大（缩小）图像。
材料
H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3弧分
表面光洁度
60/40
倒边
0.2mmX45°

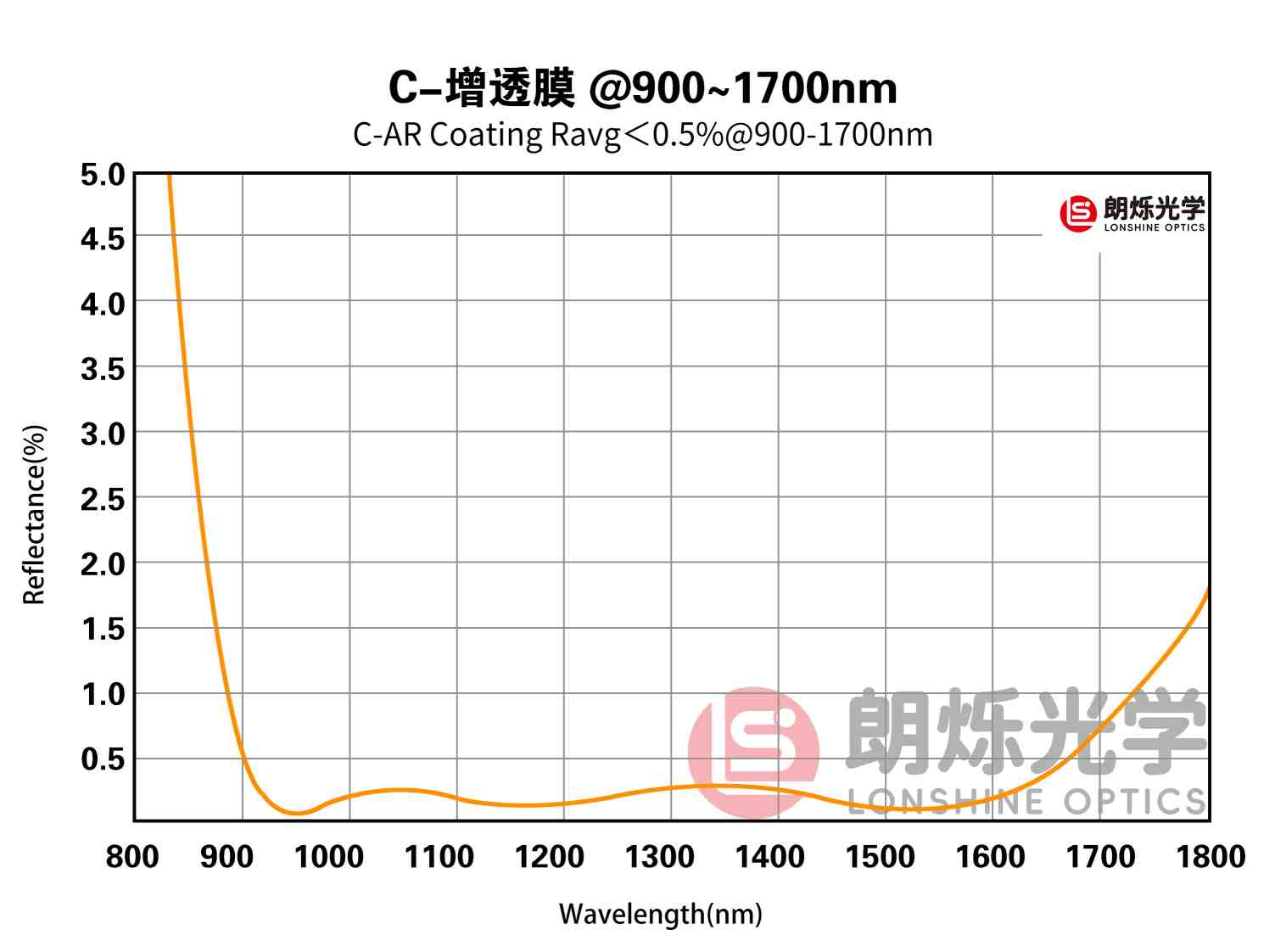

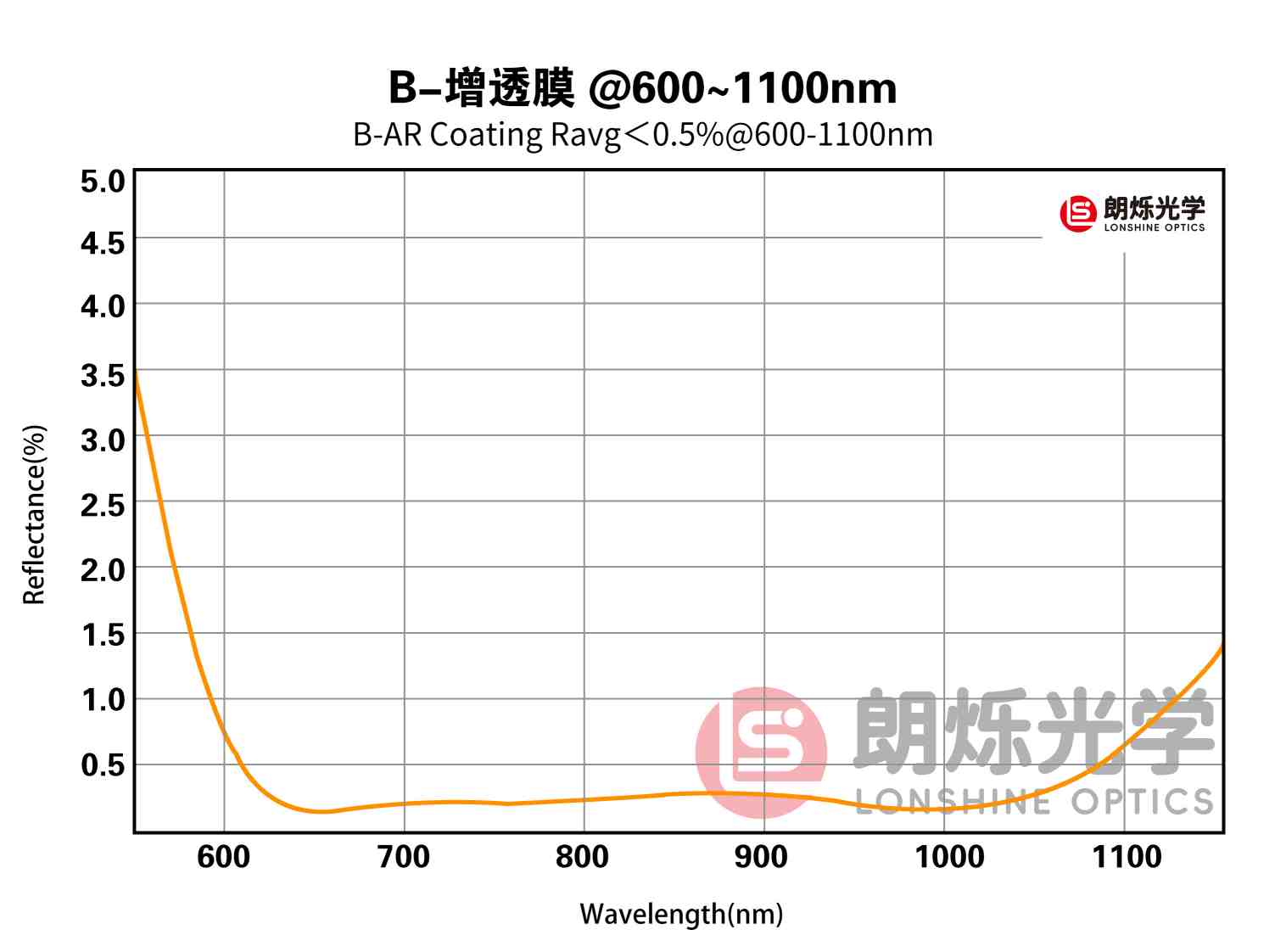

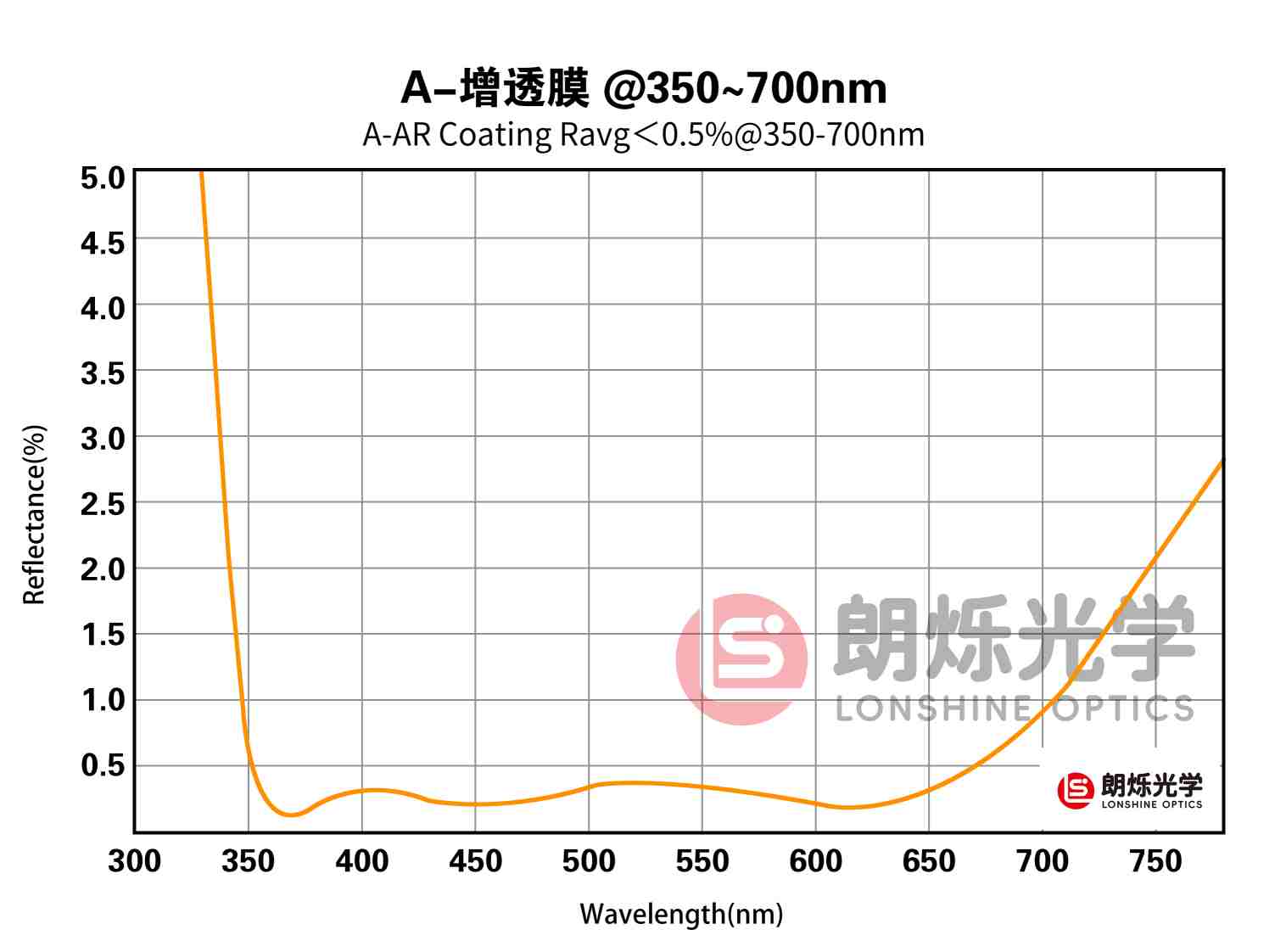

镀膜
见列表
直径D（mm）
选择
×
焦距EFL(mm)
选择
×
中心厚度Tc(mm)
选择
×
镀膜
选择
×
重新筛选
| 产品编号 | 详细参数 | 直径D（mm） | 焦距EFL(mm) | 中心厚度Tc(mm) | 镀膜 | 价格 | 货期 | 购物车 |
| LSC14-002-002 |
详细参数
H-K9L双凹透镜,D=2mm,F=-2mm,未镀膜
直径D（mm）
2.00
焦距EFL(mm)
-2.00
中心厚度Tc(mm)
1.00
镀膜
未镀膜
背焦
BFL(mm)
-2.31
半径
R1=R2(mm)
-2.22
边厚
Te(mm)
1.48
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
2.00 | -2.00 | 1.00 | 未镀膜 | 135.00 | 现货 |
-
+
|
| LSC14-002-2.5 |
详细参数
H-K9L双凹透镜,D=2mm,F=-2.5mm,未镀膜
直径D（mm）
2.00
焦距EFL(mm)
-2.50
中心厚度Tc(mm)
1.00
镀膜
未镀膜
背焦
BFL(mm)
-2.81
半径
R1=R2(mm)
-2.74
边厚
Te(mm)
1.38
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
2.00 | -2.50 | 1.00 | 未镀膜 | 135.00 | 现货 |
-
+
|
| LSC14-003-003 |
详细参数
H-K9L双凹透镜,D=3mm,F=-3mm,未镀膜
直径D（mm）
3.00
焦距EFL(mm)
-3.00
中心厚度Tc(mm)
1.00
镀膜
未镀膜
背焦
BFL(mm)
-3.31
半径
R1=R2(mm)
-3.26
边厚
Te(mm)
1.73
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
3.00 | -3.00 | 1.00 | 未镀膜 | 125.00 | 现货 |
-
+
|
| LSC14-003-6.3 |
详细参数
H-K9L双凹透镜,D=3mm,F=-6.3mm,未镀膜
直径D（mm）
3.00
焦距EFL(mm)
-6.30
中心厚度Tc(mm)
1.00
镀膜
未镀膜
背焦
BFL(mm)
-6.62
半径
R1=R2(mm)
-6.67
边厚
Te(mm)
1.34
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
3.00 | -6.30 | 1.00 | 未镀膜 | 125.00 | 现货 |
-
+
|
| LSC14-003-010 |
详细参数
H-K9L双凹透镜,D=3mm,F=-10mm,未镀膜
直径D（mm）
3.00
焦距EFL(mm)
-10.00
中心厚度Tc(mm)
1.00
镀膜
未镀膜
背焦
BFL(mm)
-10.32
半径
R1=R2(mm)
-10.50
边厚
Te(mm)
1.22
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
3.00 | -10.00 | 1.00 | 未镀膜 | 125.00 | 现货 |
-
+
|
| LSC14-004-004 |
详细参数
H-K9L双凹透镜,D=4mm,F=-4mm,未镀膜
直径D（mm）
4.00
焦距EFL(mm)
-4.00
中心厚度Tc(mm)
1.00
镀膜
未镀膜
背焦
BFL(mm)
-4.32
半径
R1=R2(mm)
-4.30
边厚
Te(mm)
1.99
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
4.00 | -4.00 | 1.00 | 未镀膜 | 125.00 | 现货 |
-
+
|
| LSC14-006-6.3 |
详细参数
H-K9L双凹透镜,D=6mm,F=-6.3mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
-6.30
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-6.77
半径
R1=R2(mm)
-6.75
边厚
Te(mm)
2.91
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
6.00 | -6.30 | 1.50 | 未镀膜 | 85.00 | 现货 |
-
+
|
| LSC14-6.3-6.3 |
详细参数
H-K9L双凹透镜,D=6.3mm,F=-6.3mm,未镀膜
直径D（mm）
6.30
焦距EFL(mm)
-6.30
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-6.78
半径
R1=R2(mm)
-6.75
边厚
Te(mm)
3.06
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
6.30 | -6.30 | 1.50 | 未镀膜 | 85.00 | 现货 |
-
+
|
| LSC14-010-010 |
详细参数
H-K9L双凹透镜,D=10mm,F=-10mm,未镀膜
直径D（mm）
10.00
焦距EFL(mm)
-10.00
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-10.48
半径
R1=R2(mm)
-10.58
边厚
Te(mm)
4.01
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
10.00 | -10.00 | 1.50 | 未镀膜 | 85.00 | 现货 |
-
+
|
| LSC14-12.5-12.5 |
详细参数
H-K9L双凹透镜,D=12.5mm,F=-12.5mm,未镀膜
直径D（mm）
12.50
焦距EFL(mm)
-12.50
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-12.48
半径
R1=R2(mm)
-12.64
边厚
Te(mm)
4.81
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
12.50 | -12.50 | 1.50 | 未镀膜 | 90.00 | 现货 |
-
+
|
