产品说明
★光学材质：H-K9L
★工作波长：350nm-2μm
★用途：成像、单方向光束准直、光束整形

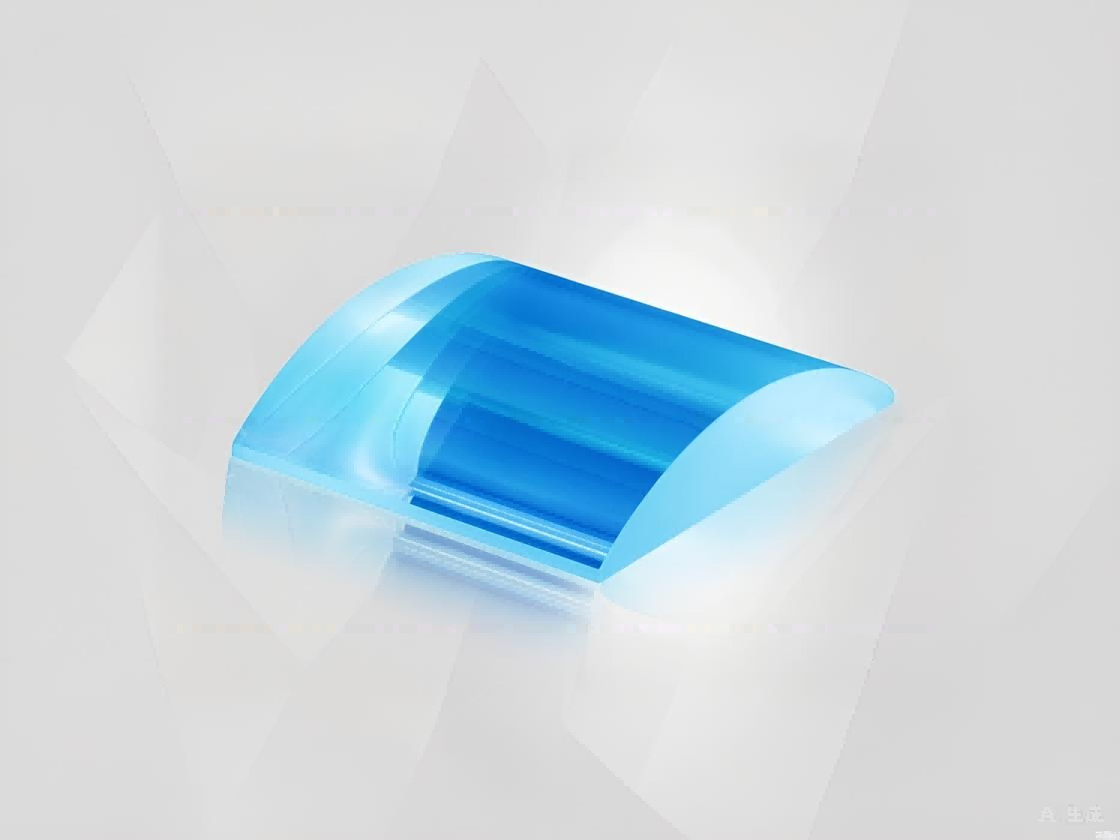

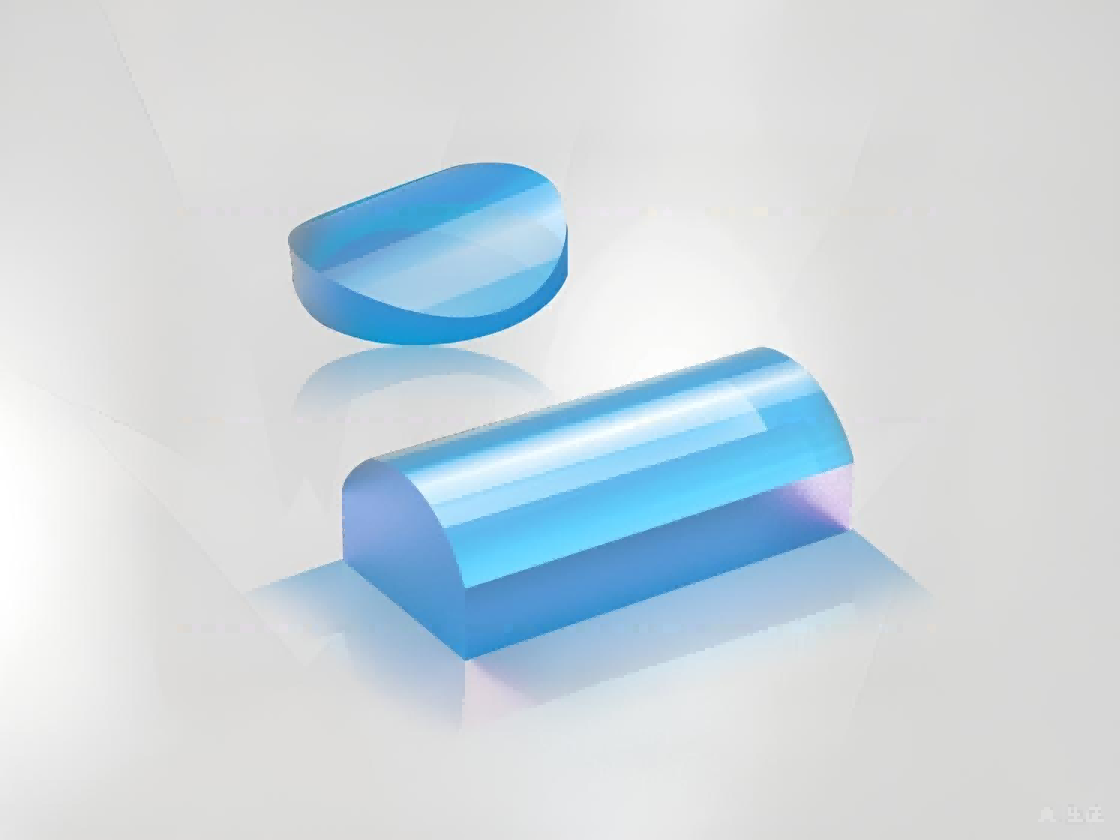

平凸柱面透镜一面平面，一面圆柱面，具有正焦距。不同于球面透镜，柱透镜只在一个方向上对光束起作用。柱透镜一般用于光束整形，典型应用包括双柱透镜组准直和圆化激光二极管输出光束。为减少球差，平凸柱面透镜用于将准直光束聚焦成线时，光束应入射到透镜曲面上；准直线光源时，光束应入射到透镜平面上。
材料
H-K9L光学玻璃
设计波长
:587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3～5分
表面光洁度
40/20~60/40
倒边
0.2mmX45°

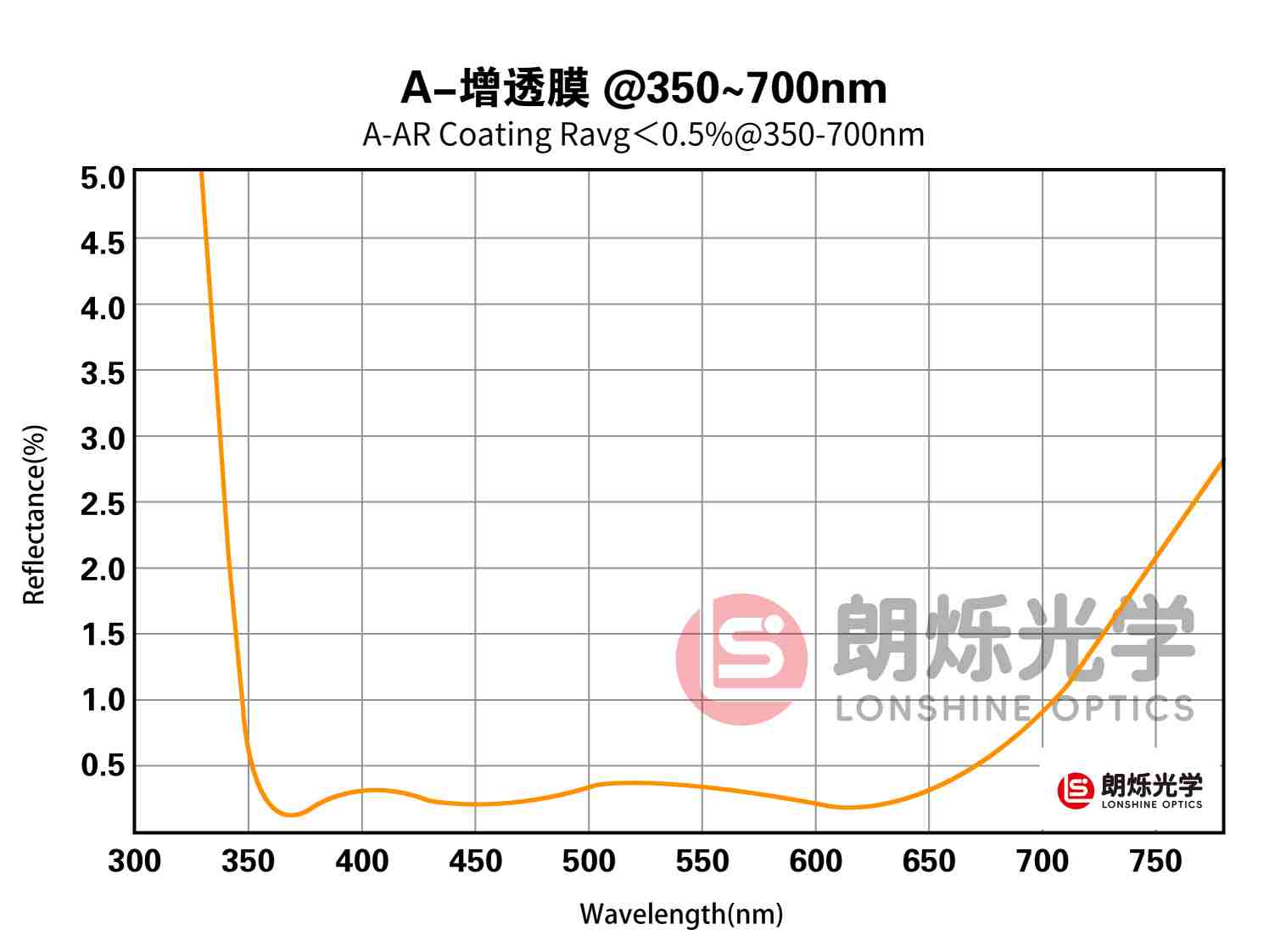

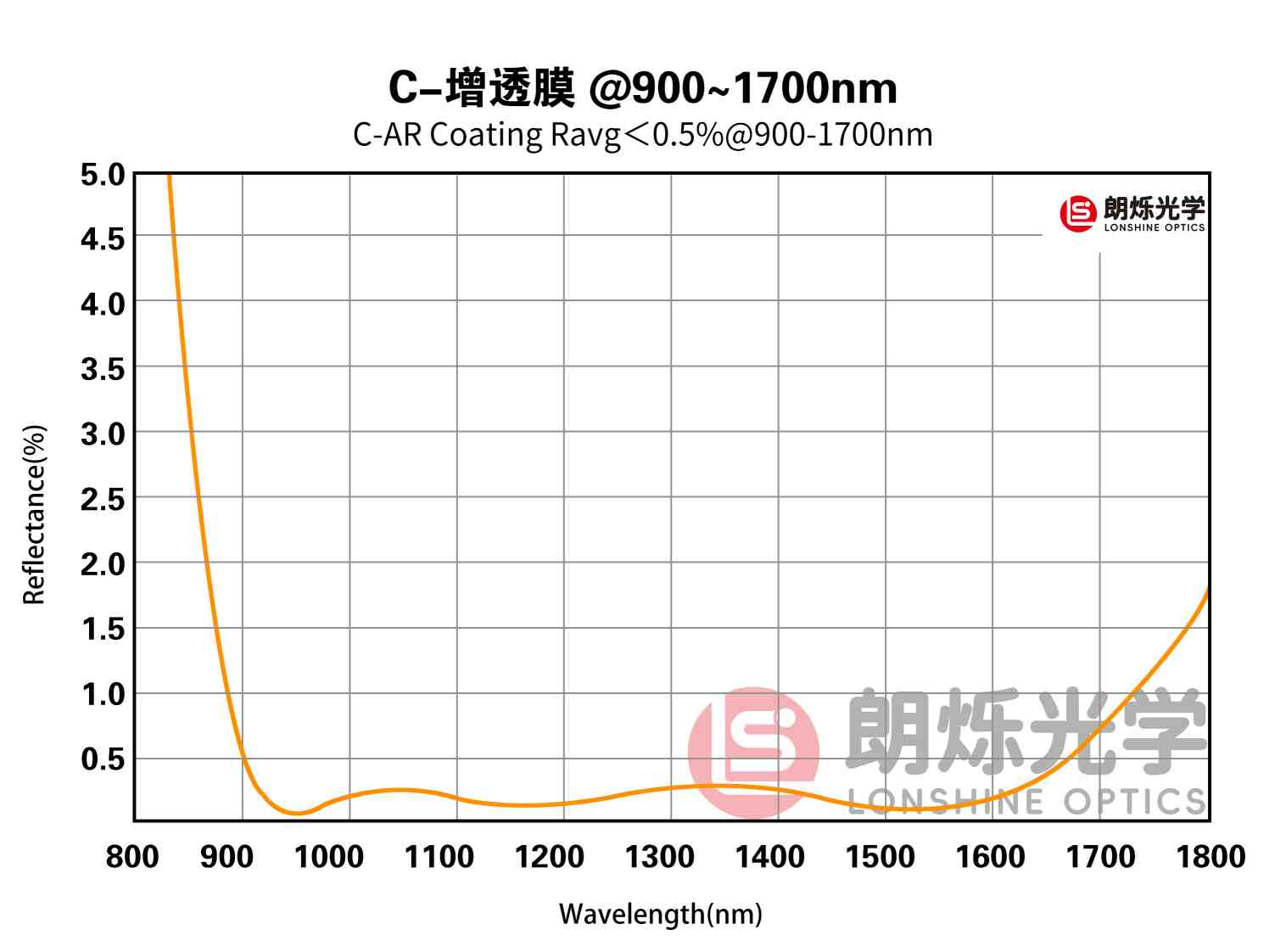

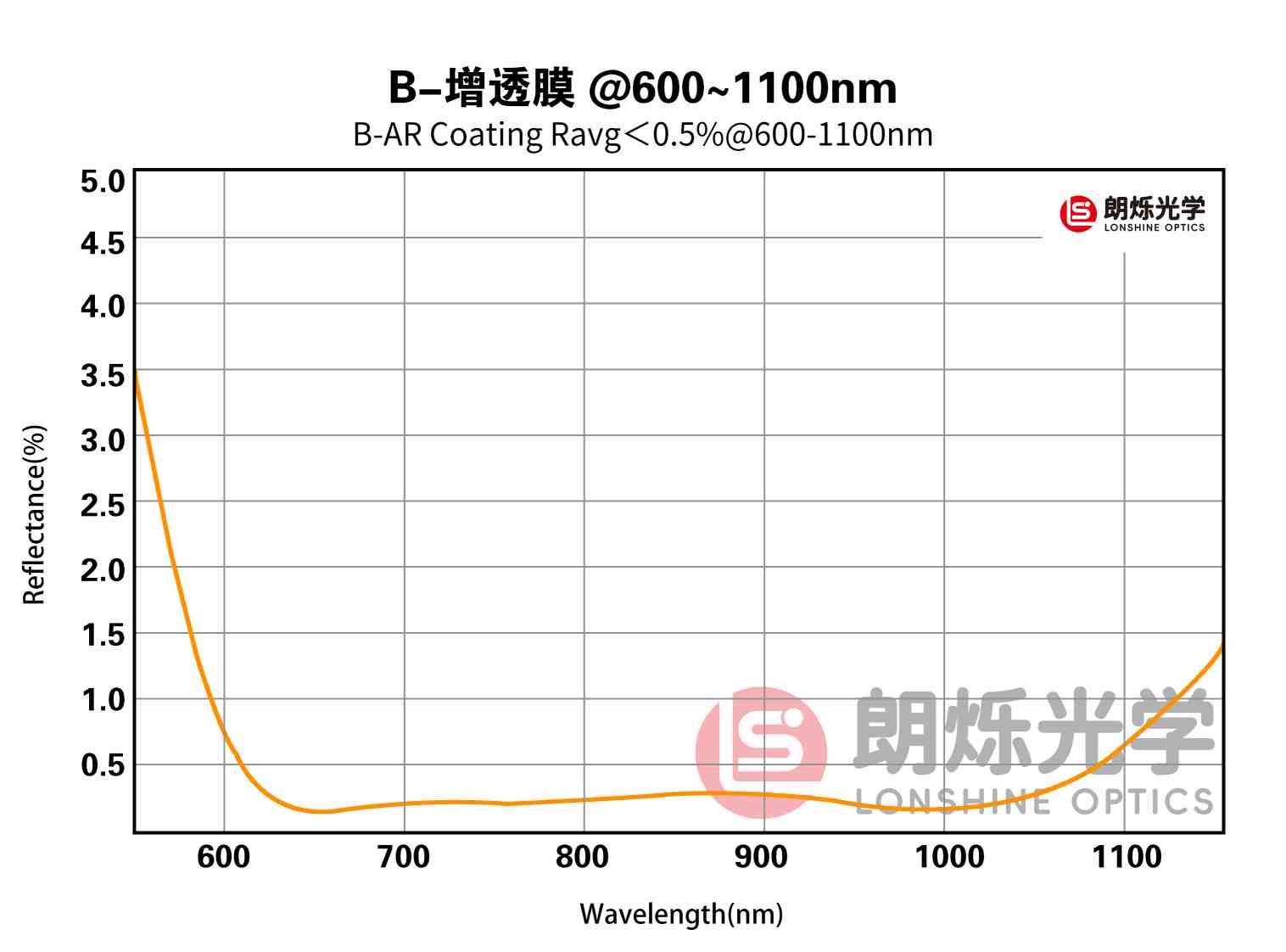

镀膜
见列表
尺寸（mm）
选择
×
焦距EFL(mm)
选择
×
中心厚度Tc(mm)
选择
×
镀膜
选择
×
重新筛选
| 产品编号 | 详细参数 | 尺寸（mm） | 焦距EFL(mm) | 中心厚度Tc(mm) | 镀膜 | 价格 | 货期 | 购物车 |
| LSCC11-5x5-020 |
详细参数
H-K9L平凸柱面透镜,尺寸=5.0x5.0mm,F=20mm,未镀膜
尺寸（mm）
5.0x5.0
焦距EFL(mm)
20.00
中心厚度Tc(mm)
2.31
镀膜
未镀膜
背焦
BFL(mm)
18.50
半径R1（mm）
10.33
边厚
Te(mm)
2.00
材料
精退火H-K9L光学玻璃
透镜定心误差
3~5′
设计波长
587.6nm
表面光洁度
60/40
直径误差
+0.0/-0.1mm
倒边
0.2mmX45°
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
|
5.0x5.0 | 20.00 | 2.31 | 未镀膜 | 205.00 | 现货 |
-
+
|
| LSCC11-6x4-004 |
详细参数
H-K9L平凸柱面透镜,尺寸=6.0x4.0mm,F=4mm,未镀膜
尺寸（mm）
6.0x4.0
焦距EFL(mm)
4.00
中心厚度Tc(mm)
3.60
镀膜
未镀膜
背焦
BFL(mm)
1.70
半径R1（mm）
2.07
边厚
Te(mm)
2.00
材料
精退火H-K9L光学玻璃
透镜定心误差
3~5′
设计波长
587.6nm
表面光洁度
60/40
直径误差
+0.0/-0.1mm
倒边
0.2mmX45°
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
|
6.0x4.0 | 4.00 | 3.60 | 未镀膜 | 205.00 | 现货 |
-
+
|
| LSCC11-6x4-5.8 |
详细参数
H-K9L平凸柱面透镜,尺寸=6.0x4.0mm,F=5.8mm,未镀膜
尺寸（mm）
6.0x4.0
焦距EFL(mm)
5.80
中心厚度Tc(mm)
2.80
镀膜
未镀膜
背焦
BFL(mm)
4.00
半径R1（mm）
3.00
边厚
Te(mm)
2.00
材料
精退火H-K9L光学玻璃
透镜定心误差
3~5′
设计波长
587.6nm
表面光洁度
60/40
直径误差
+0.0/-0.1mm
倒边
0.2mmX45°
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
|
6.0x4.0 | 5.80 | 2.80 | 未镀膜 | 205.00 | 现货 |
-
+
|
| LSCC11-8x4-004 |
详细参数
H-K9L平凸柱面透镜,尺寸=8.0x4.0mm,F=4mm,未镀膜
尺寸（mm）
8.0x4.0
焦距EFL(mm)
4.00
中心厚度Tc(mm)
3.60
镀膜
未镀膜
背焦
BFL(mm)
1.70
半径R1（mm）
2.07
边厚
Te(mm)
2.00
材料
精退火H-K9L光学玻璃
透镜定心误差
3~5′
设计波长
587.6nm
表面光洁度
60/40
直径误差
+0.0/-0.1mm
倒边
0.2mmX45°
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
|
8.0x4.0 | 4.00 | 3.60 | 未镀膜 | 205.00 | 现货 |
-
+
|
| LSCC11-8x4-5.8 |
详细参数
H-K9L平凸柱面透镜,尺寸=8.0x4.0mm,F=5.8mm,未镀膜
尺寸（mm）
8.0x4.0
焦距EFL(mm)
5.80
中心厚度Tc(mm)
2.80
镀膜
未镀膜
背焦
BFL(mm)
4.00
半径R1（mm）
3.00
边厚
Te(mm)
2.00
材料
精退火H-K9L光学玻璃
透镜定心误差
3~5′
设计波长
587.6nm
表面光洁度
60/40
直径误差
+0.0/-0.1mm
倒边
0.2mmX45°
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
|
8.0x4.0 | 5.80 | 2.80 | 未镀膜 | 205.00 | 现货 |
-
+
|
| LSCC11-8x6-6.4 |
详细参数
H-K9L平凸柱面透镜,尺寸=8.0x6.0mm,F=6.4mm,未镀膜
尺寸（mm）
8.0x6.0
焦距EFL(mm)
6.40
中心厚度Tc(mm)
4.00
镀膜
未镀膜
背焦
BFL(mm)
3.70
半径R1（mm）
3.30
边厚
Te(mm)
2.00
材料
精退火H-K9L光学玻璃
透镜定心误差
3~5′
设计波长
587.6nm
表面光洁度
60/40
直径误差
+0.0/-0.1mm
倒边
0.2mmX45°
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
|
8.0x6.0 | 6.40 | 4.00 | 未镀膜 | 205.00 | 现货 |
-
+
|
| LSCC11-9x7-7.7 |
详细参数
H-K9L平凸柱面透镜,尺寸=9.0x7.0mm,F=7.7mm,未镀膜
尺寸（mm）
9.0x7.0
焦距EFL(mm)
7.70
中心厚度Tc(mm)
4.10
镀膜
未镀膜
背焦
BFL(mm)
5.00
半径R1（mm）
4.00
边厚
Te(mm)
2.00
材料
精退火H-K9L光学玻璃
透镜定心误差
3~5′
设计波长
587.6nm
表面光洁度
60/40
直径误差
+0.0/-0.1mm
倒边
0.2mmX45°
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
|
9.0x7.0 | 7.70 | 4.10 | 未镀膜 | 205.00 | 现货 |
-
+
|
| LSCC11-10x10-010 |
详细参数
H-K9L平凸柱面透镜,尺寸=10.0x10.0mm,F=10mm,未镀膜
尺寸（mm）
10.0x10.0
焦距EFL(mm)
10.00
中心厚度Tc(mm)
5.90
镀膜
未镀膜
背焦
BFL(mm)
6.09
半径R1（mm）
5.17
边厚
Te(mm)
2.04
材料
精退火H-K9L光学玻璃
透镜定心误差
3~5′
设计波长
587.6nm
表面光洁度
60/40
直径误差
+0.0/-0.1mm
倒边
0.2mmX45°
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
|
10.0x10.0 | 10.00 | 5.90 | 未镀膜 | 215.00 | 现货 |
-
+
|
| LSCC11-10x10-12.7 |
详细参数
H-K9L平凸柱面透镜,尺寸=10.0x10.0mm,F=12.7mm,未镀膜
尺寸（mm）
10.0x10.0
焦距EFL(mm)
12.70
中心厚度Tc(mm)
4.31
镀膜
未镀膜
背焦
BFL(mm)
9.90
半径R1（mm）
6.56
边厚
Te(mm)
2.00
材料
精退火H-K9L光学玻璃
透镜定心误差
3~5′
设计波长
587.6nm
表面光洁度
60/40
直径误差
+0.0/-0.1mm
倒边
0.2mmX45°
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
|
10.0x10.0 | 12.70 | 4.31 | 未镀膜 | 215.00 | 现货 |
-
+
|
| LSCC11-10x10-015 |
详细参数
H-K9L平凸柱面透镜,尺寸=10.0x10.0mm,F=15mm,未镀膜
尺寸（mm）
10.0x10.0
焦距EFL(mm)
15.00
中心厚度Tc(mm)
3.80
镀膜
未镀膜
背焦
BFL(mm)
12.46
半径R1（mm）
7.76
边厚
Te(mm)
1.97
材料
精退火H-K9L光学玻璃
透镜定心误差
3~5′
设计波长
587.6nm
表面光洁度
60/40
直径误差
+0.0/-0.1mm
倒边
0.2mmX45°
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
|
10.0x10.0 | 15.00 | 3.80 | 未镀膜 | 215.00 | 现货 |
-
+
|
