产品说明

★针对不同波长光焦距偏移量小

★工作波长：400～700nm

★高精度设计加工满足多种需求

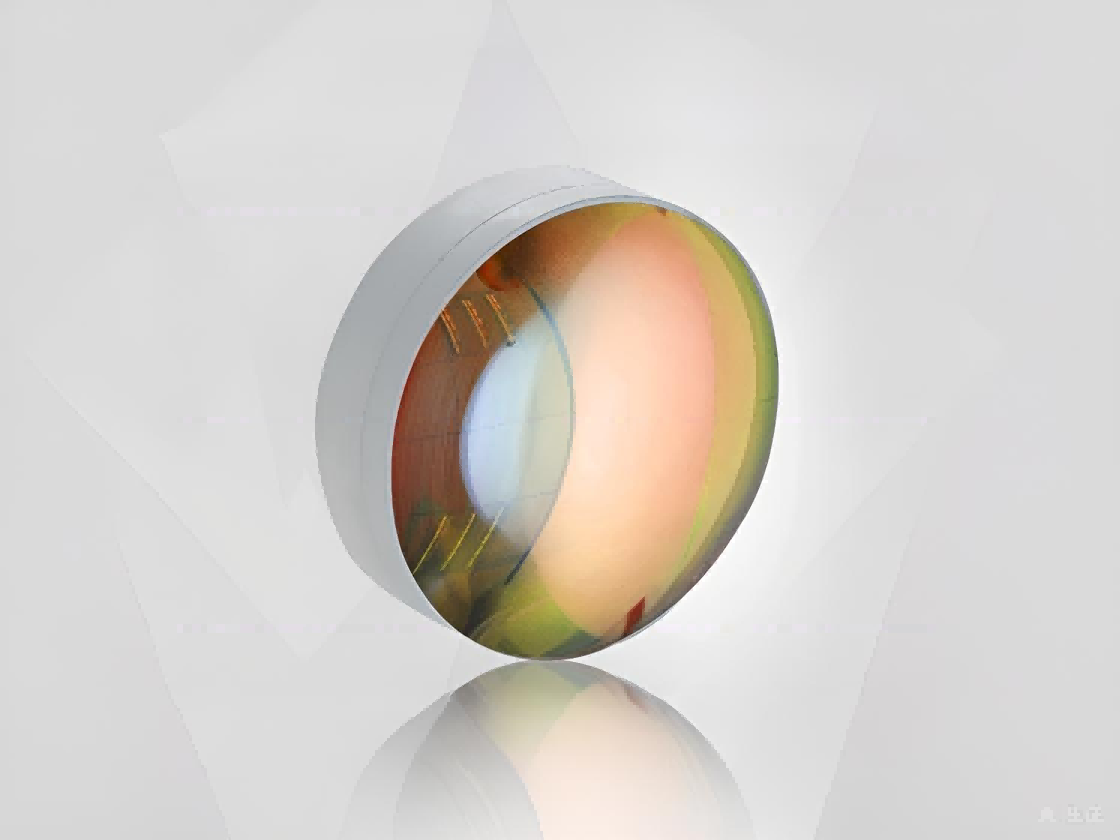

消色差透镜又称双胶合透镜，是由两种折射率不同、色散率不同材质的透镜胶合而成。为了得到更好的性能，曲率半径较大的一面(平坦的面)应该背离准直光束。此外，消色差设计也有助于宽波长范围的光源（复合光源）较大限度地改善成像的象差，以及减少球面的球差和色差。消色差透镜适用于荧光显微镜、图像中继、检测或光谱等各种应用。

微信咨询

在线咨询

直径误差

+0.0/-0.1mm

中心厚度误差

±0.2mm

面型不规则

λ/4@632.8nm

有效焦距误差

±2%

透镜定心误差

3～5分

表面光洁度

60/40

倒边

0.2mmX45°

镀膜

见列表

产品列表

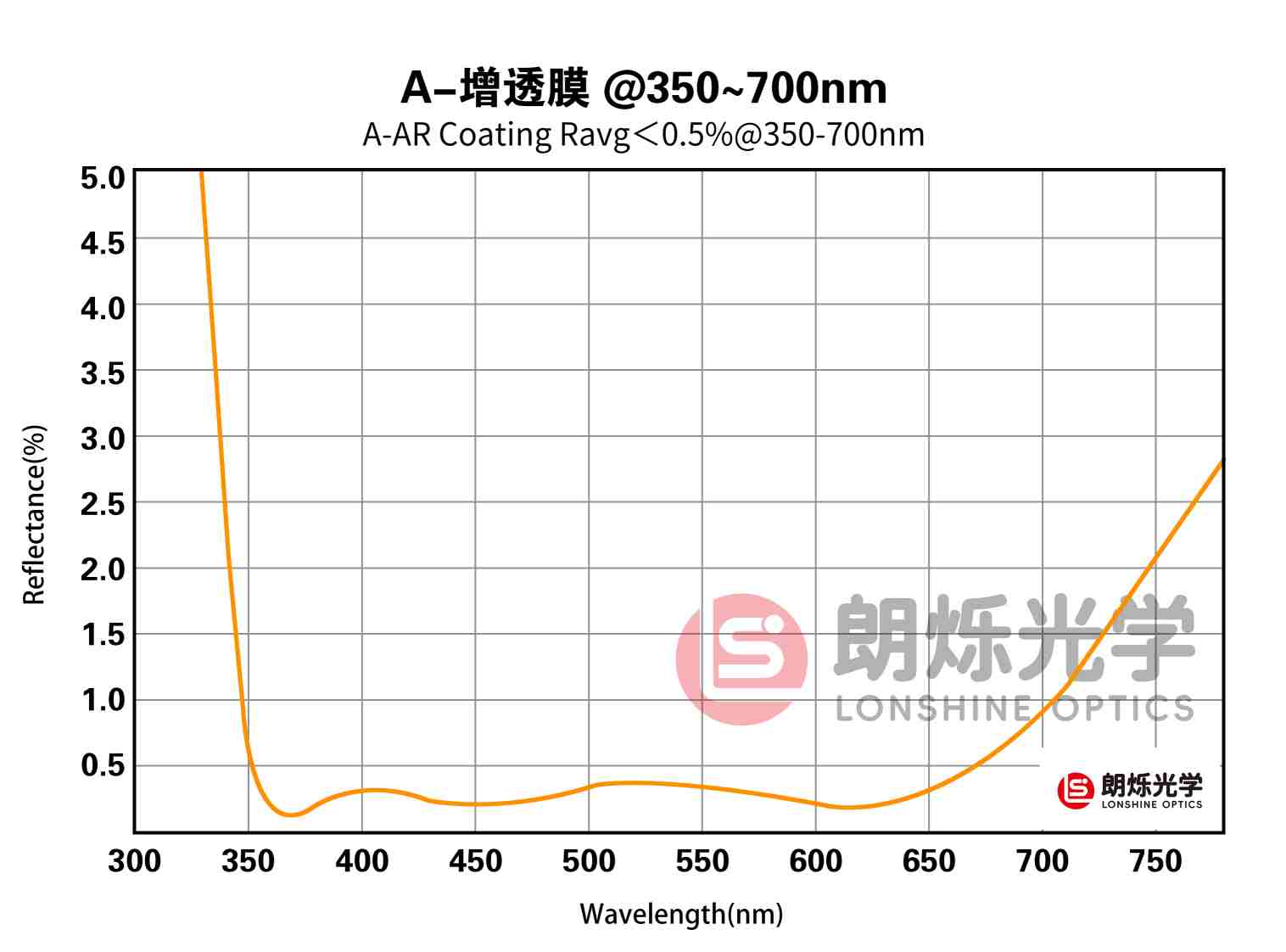

光谱曲线

相关产品

定制加工

产品编号	详细参数	直径（mm）	焦距EFL(mm)	中心厚度Tc(mm)	镀膜	价格	货期	购物车
LSC37-12.5-025-A	详细参数消色差负胶合透镜 D=12.5mm EFL=-25mm Ravg<0.5% @350~700nm 直径（mm） 12.50 焦距EFL(mm) -25.00 中心厚度Tc(mm) 5.67 镀膜 Ravg<0.5% @350~700nm 背焦 BFL(mm) -27.50 边厚 Te(mm) 7.42 材料 BK7/F2 直径误差 +0.0/-0.1mm 透镜定心误差 3-5′ 中心厚度误差 ±0.2mm 表面光洁度 60/40 面型不规则 λ/4 @632.8nm 倒边 0.2mmX45° 焦距误差(EFL) ±2%	12.50	-25.00	5.67	Ravg<0.5% @350~700nm	235.00	现货	- +
LSC37-12.5-040-A	详细参数消色差负胶合透镜 D=12.5mm EFL=-40mm Ravg<0.5% @350~700nm 直径（mm） 12.50 焦距EFL(mm) -40.00 中心厚度Tc(mm) 5.34 镀膜 Ravg<0.5% @350~700nm 背焦 BFL(mm) -42.50 边厚 Te(mm) 6.45 材料 BK7/F2 直径误差 +0.0/-0.1mm 透镜定心误差 3-5′ 中心厚度误差 ±0.2mm 表面光洁度 60/40 面型不规则 λ/4 @632.8nm 倒边 0.2mmX45° 焦距误差(EFL) ±2%	12.50	-40.00	5.34	Ravg<0.5% @350~700nm	235.00	现货	- +
LSC37-12.7-020-A	详细参数消色差负胶合透镜 D=12.7mm EFL=-20mm Ravg<0.5% @350~700nm 直径（mm） 12.70 焦距EFL(mm) -20.00 中心厚度Tc(mm) 4.50 镀膜 Ravg<0.5% @350~700nm 背焦 BFL(mm) -22.30 边厚 Te(mm) 6.30 材料 N-BAF1O/N-SF6HT 直径误差 +0.0/-0.1mm 透镜定心误差 3-5′ 中心厚度误差 ±0.2mm 表面光洁度 60/40 面型不规则 λ/4 @632.8nm 倒边 0.2mmX45° 焦距误差(EFL) ±2%	12.70	-20.00	4.50	Ravg<0.5% @350~700nm	235.00	现货	- +
LSC37-12.7-025-A	详细参数消色差负胶合透镜 D=12.7mm EFL=-25mm Ravg<0.5% @350~700nm 直径（mm） 12.70 焦距EFL(mm) -25.00 中心厚度Tc(mm) 4.00 镀膜 Ravg<0.5% @350~700nm 背焦 BFL(mm) -27.00 边厚 Te(mm) 5.40 材料 N-BAF1O/N-SF6HT 直径误差 +0.0/-0.1mm 透镜定心误差 3-5′ 中心厚度误差 ±0.2mm 表面光洁度 60/40 面型不规则 λ/4 @632.8nm 倒边 0.2mmX45° 焦距误差(EFL) ±2%	12.70	-25.00	4.00	Ravg<0.5% @350~700nm	235.00	现货	- +
LSC37-12.7-030-A	详细参数消色差负胶合透镜 D=12.7mm EFL=-30mm Ravg<0.5% @350~700nm 直径（mm） 12.70 焦距EFL(mm) -30.00 中心厚度Tc(mm) 3.80 镀膜 Ravg<0.5% @350~700nm 背焦 BFL(mm) -32.20 边厚 Te(mm) 5.20 材料 N-BAK4/SF5 直径误差 +0.0/-0.1mm 透镜定心误差 3-5′ 中心厚度误差 ±0.2mm 表面光洁度 60/40 面型不规则 λ/4 @632.8nm 倒边 0.2mmX45° 焦距误差(EFL) ±2%	12.70	-30.00	3.80	Ravg<0.5% @350~700nm	235.00	现货	- +
LSC37-12.7-050-A	详细参数消色差负胶合透镜 D=12.7mm EFL=-50mm Ravg<0.5% @350~700nm 直径（mm） 12.70 焦距EFL(mm) -50.00 中心厚度Tc(mm) 3.70 镀膜 Ravg<0.5% @350~700nm 背焦 BFL(mm) -52.30 边厚 Te(mm) 4.60 材料 N-BAK4/SF5 直径误差 +0.0/-0.1mm 透镜定心误差 3-5′ 中心厚度误差 ±0.2mm 表面光洁度 60/40 面型不规则 λ/4 @632.8nm 倒边 0.2mmX45° 焦距误差(EFL) ±2%	12.70	-50.00	3.70	Ravg<0.5% @350~700nm	235.00	现货	- +
LSC37-025-030-A	详细参数消色差负胶合透镜 D=25mm EFL=-30mm Ravg<0.5% @350~700nm 直径（mm） 25.00 焦距EFL(mm) -30.00 中心厚度Tc(mm) 12.00 镀膜 Ravg<0.5% @350~700nm 背焦 BFL(mm) -36.12 边厚 Te(mm) 16.54 材料 N-BAF1O/N-SF10 直径误差 +0.0/-0.1mm 透镜定心误差 3-5′ 中心厚度误差 ±0.2mm 表面光洁度 60/40 面型不规则 λ/4 @632.8nm 倒边 0.2mmX45° 焦距误差(EFL) ±2%	25.00	-30.00	12.00	Ravg<0.5% @350~700nm	325.00	现货	- +
LSC37-025-050-A	详细参数消色差负胶合透镜 D=25mm EFL=-50mm Ravg<0.5% @350~700nm 直径（mm） 25.00 焦距EFL(mm) -50.00 中心厚度Tc(mm) 7.22 镀膜 Ravg<0.5% @350~700nm 背焦 BFL(mm) -53.30 边厚 Te(mm) 10.75 材料 BK7/F2 直径误差 +0.0/-0.1mm 透镜定心误差 3-5′ 中心厚度误差 ±0.2mm 表面光洁度 60/40 面型不规则 λ/4 @632.8nm 倒边 0.2mmX45° 焦距误差(EFL) ±2%	25.00	-50.00	7.22	Ravg<0.5% @350~700nm	325.00	现货	- +
LSC37-025-100-A	详细参数消色差负胶合透镜 D=25mm EFL=-100mm Ravg<0.5% @350~700nm 直径（mm） 25.00 焦距EFL(mm) -100.00 中心厚度Tc(mm) 6.60 镀膜 Ravg<0.5% @350~700nm 背焦 BFL(mm) -102.60 边厚 Te(mm) 8.39 材料 BK7/F2 直径误差 +0.0/-0.1mm 透镜定心误差 3-5′ 中心厚度误差 ±0.2mm 表面光洁度 60/40 面型不规则 λ/4 @632.8nm 倒边 0.2mmX45° 焦距误差(EFL) ±2%	25.00	-100.00	6.60	Ravg<0.5% @350~700nm	325.00	现货	- +
LSC37-025-150-A	详细参数消色差负胶合透镜 D=25mm EFL=-150mm Ravg<0.5% @350~700nm 直径（mm） 25.00 焦距EFL(mm) -150.00 中心厚度Tc(mm) 6.56 镀膜 Ravg<0.5% @350~700nm 背焦 BFL(mm) -152.60 边厚 Te(mm) 7.73 材料 BK7/N-SF5 直径误差 +0.0/-0.1mm 透镜定心误差 3-5′ 中心厚度误差 ±0.2mm 表面光洁度 60/40 面型不规则 λ/4 @632.8nm 倒边 0.2mmX45° 焦距误差(EFL) ±2%	25.00	-150.00	6.56	Ravg<0.5% @350~700nm	325.00	现货	- +
