产品说明
★工作波长：400-1600nm可选
★透反光偏振度：|Ts-Tp|<10%; |Rs-Rp|<10%
相比较分光平片而言，分光棱镜的反射及透射光是等光程的，并且不会存在光束平移、鬼像以及干涉的困扰。消偏分光棱镜的分光膜采用金属介质混合膜系，因而出射光保持和入射光相同的偏振态。消偏分光棱镜具有较低的偏振性，但这类金属介质混合膜层对光能量有一定的吸收 ( 标称带宽内的吸收平均值 <10%)，建议不要在强激光能量环境下使用。
材料
H-K9L光学玻璃
表面面型（外表面）
λ/10 @ 633 nm
有效孔径
80%
尺寸误差（mm）
±0.2mm
表面光洁度
60/40
透射光偏移
±5分
反射光偏移
90°±5分
透反光偏振度
|Ts-Tp|<10%; |Rs-Rp|<10%
倒边
保护性倒边
镀膜说明
斜面分光膜，其余直角面宽带增透
立方体尺寸(mm)
选择
×
分光比(R/T)±10%
选择
×
应用波长
选择
×
重新筛选
| 产品编号 | 详细参数 | 立方体尺寸(mm) | 分光比(R/T)±10% | 应用波长 | 价格 | 货期 | 购物车 |
| LSPNS1-005-50-A |
详细参数
NPBS分光棱镜 尺寸:5mm R/T=50R/50T 应用波长:400~700nm
立方体尺寸(mm)
5.00
分光比(R/T)±10%
50R/50T
应用波长
400~700nm
材料
H-K9L光学玻璃
表面面型（外表面）
λ/10 @ 633 nm
有效孔径
80%
尺寸误差（mm）
±0.2mm
表面光洁度
60/40
透射光偏移
±5分
反射光偏移
90°±5分
透反光偏振度
/Ts-Tp/<10%, /Rs-Rp/<10%
倒边
保护性倒边
镀膜说明
斜面分光膜,其余直角面宽带增透
|
5.00 | 50R/50T | 400~700nm | 795.00 | 现货 |
-
+
|
| LSPNS1-010-50-A |
详细参数
NPBS分光棱镜 尺寸:10.0mm R/T=50R/50T 应用波长:400~700nm
立方体尺寸(mm)
10.00
分光比(R/T)±10%
50R/50T
应用波长
400~700nm
材料
H-K9L光学玻璃
表面面型（外表面）
λ/10 @ 633 nm
有效孔径
80%
尺寸误差（mm）
±0.2mm
表面光洁度
60/40
透射光偏移
±5分
反射光偏移
90°±5分
透反光偏振度
/Ts-Tp/<10%, /Rs-Rp/<10%
倒边
保护性倒边
镀膜说明
斜面分光膜,其余直角面宽带增透
|
10.00 | 50R/50T | 400~700nm | 850.00 | 现货 |
-
+
|
| LSPNS1-12.5-50-A |
详细参数
NPBS分光棱镜 尺寸:12.5mm R/T=50R/50T 应用波长:400~700nm
立方体尺寸(mm)
12.50
分光比(R/T)±10%
50R/50T
应用波长
400~700nm
材料
H-K9L光学玻璃
表面面型（外表面）
λ/10 @ 633 nm
有效孔径
80%
尺寸误差（mm）
±0.2mm
表面光洁度
60/40
透射光偏移
±5分
反射光偏移
90°±5分
透反光偏振度
/Ts-Tp/<10%, /Rs-Rp/<10%
倒边
保护性倒边
镀膜说明
斜面分光膜,其余直角面宽带增透
|
12.50 | 50R/50T | 400~700nm | 950.00 | 现货 |
-
+
|
| LSPNS1-015-50-A |
详细参数
NPBS分光棱镜 尺寸:15.0mm R/T=50R/50T 应用波长:400~700nm
立方体尺寸(mm)
15.00
分光比(R/T)±10%
50R/50T
应用波长
400~700nm
材料
H-K9L光学玻璃
表面面型（外表面）
λ/10 @ 633 nm
有效孔径
80%
尺寸误差（mm）
±0.2mm
表面光洁度
60/40
透射光偏移
±5分
反射光偏移
90°±5分
透反光偏振度
/Ts-Tp/<10%, /Rs-Rp/<10%
倒边
保护性倒边
镀膜说明
斜面分光膜,其余直角面宽带增透
|
15.00 | 50R/50T | 400~700nm | 1050.00 | 现货 |
-
+
|
| LSPNS1-020-10-A |
详细参数
NPBS分光棱镜 尺寸:20.0mm R/T=10R/90T 应用波长:400~700nm
立方体尺寸(mm)
20.00
分光比(R/T)±10%
10R/90T
应用波长
400~700nm
材料
H-K9L光学玻璃
表面面型（外表面）
λ/10 @ 633 nm
有效孔径
80%
尺寸误差（mm）
±0.2mm
表面光洁度
60/40
透射光偏移
±5分
反射光偏移
90°±5分
透反光偏振度
/Ts-Tp/<10%, /Rs-Rp/<10%
倒边
保护性倒边
镀膜说明
斜面分光膜,其余直角面宽带增透
|
20.00 | 10R/90T | 400~700nm | 1050.00 | 现货 |
-
+
|
| LSPNS1-020-50-A |
详细参数
NPBS分光棱镜 尺寸:20.0mm R/T=50R/50T 应用波长:400~700nm
立方体尺寸(mm)
20.00
分光比(R/T)±10%
50R/50T
应用波长
400~700nm
材料
H-K9L光学玻璃
表面面型（外表面）
λ/10 @ 633 nm
有效孔径
80%
尺寸误差（mm）
±0.2mm
表面光洁度
60/40
透射光偏移
±5分
反射光偏移
90°±5分
透反光偏振度
/Ts-Tp/<10%, /Rs-Rp/<10%
倒边
保护性倒边
镀膜说明
斜面分光膜,其余直角面宽带增透
|
20.00 | 50R/50T | 400~700nm | 1050.00 | 现货 |
-
+
|
| LSPNS1-25.4-10-A |
详细参数
NPBS分光棱镜 尺寸:25.4mm R/T=10R/90T 应用波长:400~700nm
立方体尺寸(mm)
25.40
分光比(R/T)±10%
10R/90T
应用波长
400~700nm
材料
H-K9L光学玻璃
表面面型（外表面）
λ/10 @ 633 nm
有效孔径
80%
尺寸误差（mm）
±0.2mm
表面光洁度
60/40
透射光偏移
±5分
反射光偏移
90°±5分
透反光偏振度
/Ts-Tp/<10%, /Rs-Rp/<10%
倒边
保护性倒边
镀膜说明
斜面分光膜,其余直角面宽带增透
|
25.40 | 10R/90T | 400~700nm | 1150.00 | 现货 |
-
+
|

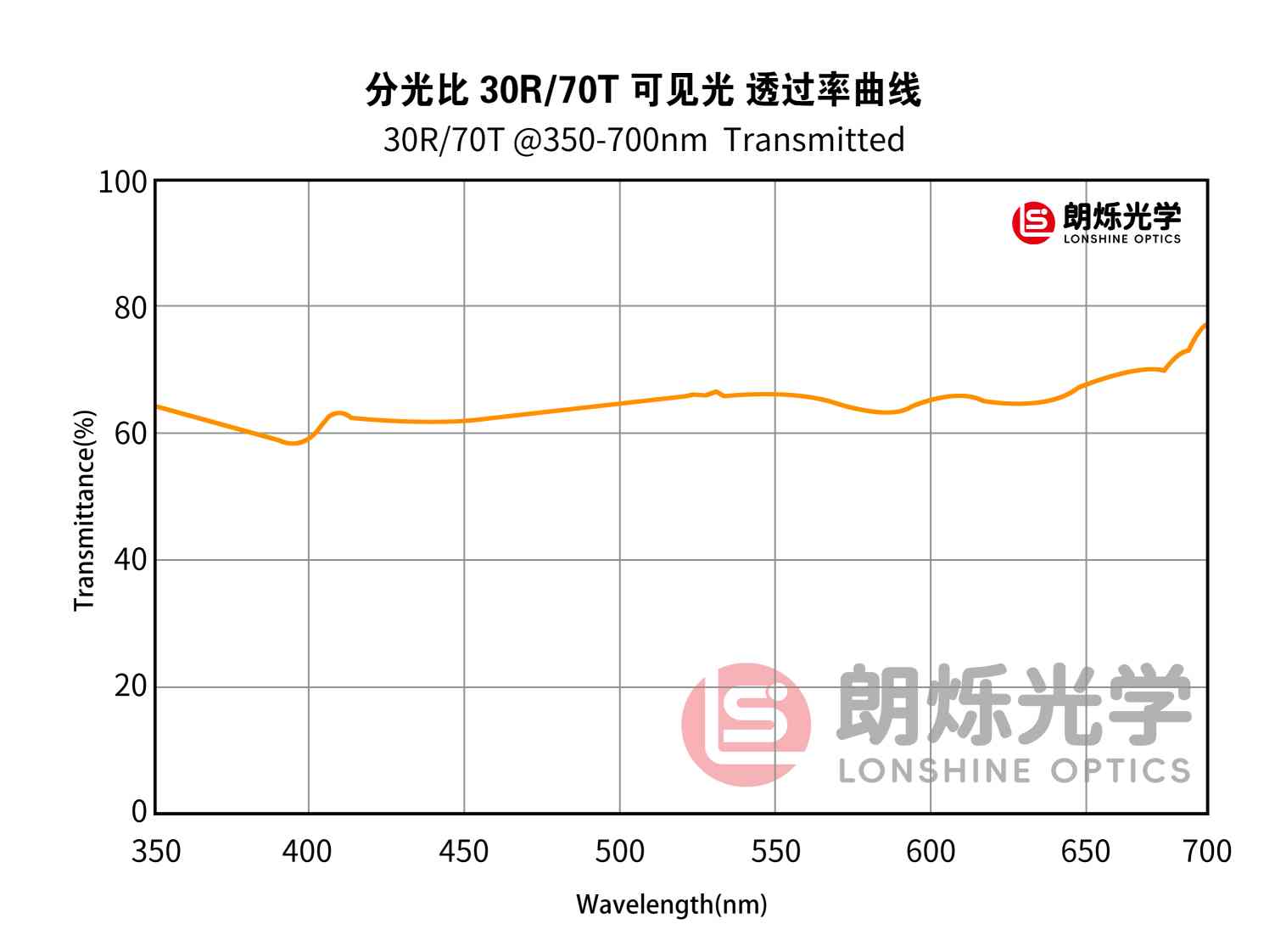

| LSPNS1-25.4-30-A |
详细参数
NPBS分光棱镜 尺寸:25.4mm R/T=30R/70T 应用波长:400~700nm
立方体尺寸(mm)
25.40
分光比(R/T)±10%
30R/70T
应用波长
400~700nm
材料
H-K9L光学玻璃
表面面型（外表面）
λ/10 @ 633 nm
有效孔径
80%
尺寸误差（mm）
±0.2mm
表面光洁度
60/40
透射光偏移
±5分
反射光偏移
90°±5分
透反光偏振度
/Ts-Tp/<10%, /Rs-Rp/<10%
倒边
保护性倒边
镀膜说明
斜面分光膜,其余直角面宽带增透
|
25.40 | 30R/70T | 400~700nm | 1150.00 | 现货 |
-
+
|

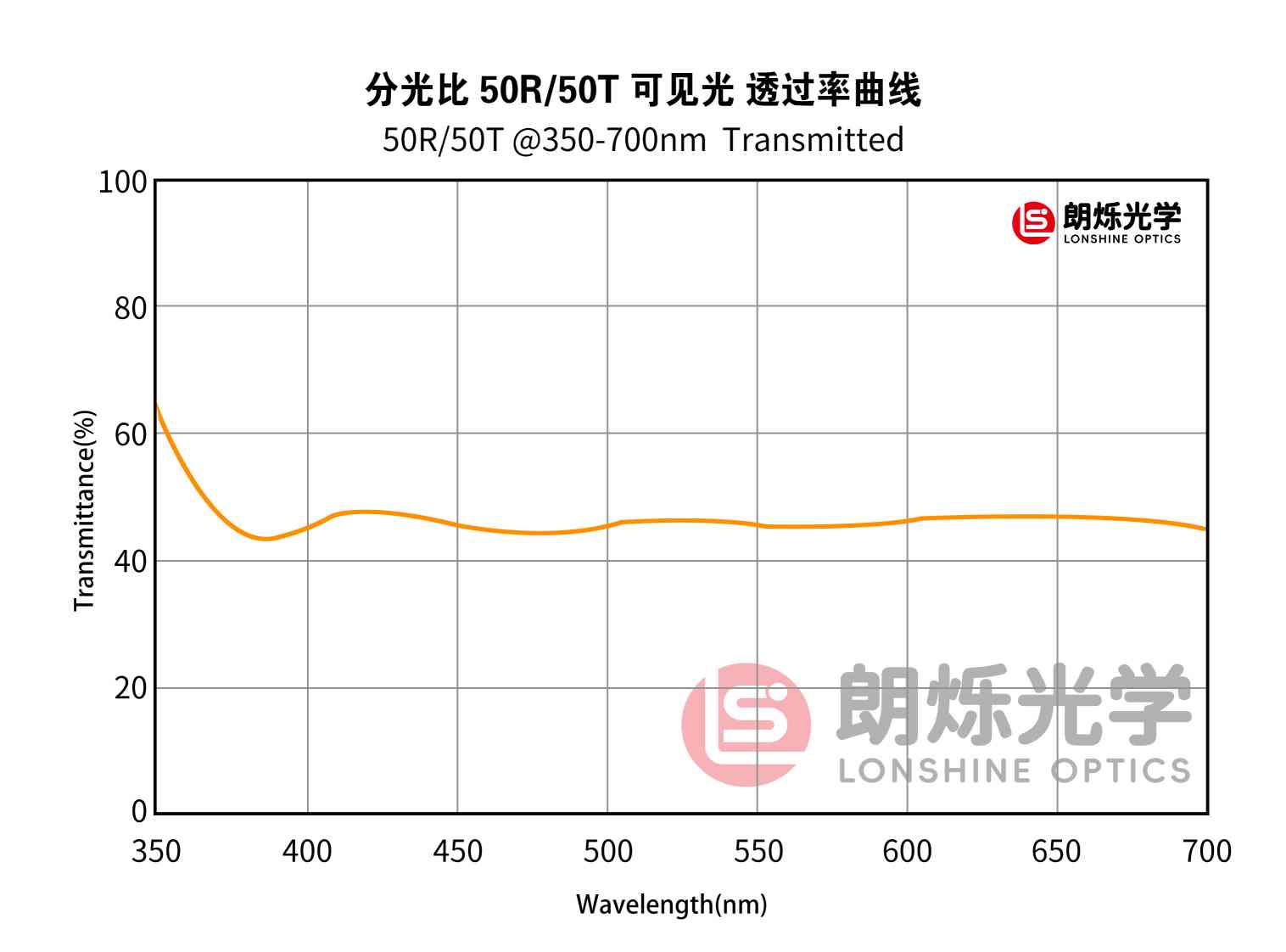

| LSPNS1-25.4-50-A |
详细参数
NPBS分光棱镜 尺寸:25.4mm R/T=50R/50T 应用波长:400~700nm
立方体尺寸(mm)
25.40
分光比(R/T)±10%
50R/50T
应用波长
400~700nm
材料
H-K9L光学玻璃
表面面型（外表面）
λ/10 @ 633 nm
有效孔径
80%
尺寸误差（mm）
±0.2mm
表面光洁度
60/40
透射光偏移
±5分
反射光偏移
90°±5分
透反光偏振度
/Ts-Tp/<10%, /Rs-Rp/<10%
倒边
保护性倒边
镀膜说明
斜面分光膜,其余直角面宽带增透
|
25.40 | 50R/50T | 400~700nm | 1150.00 | 现货 |
-
+
|

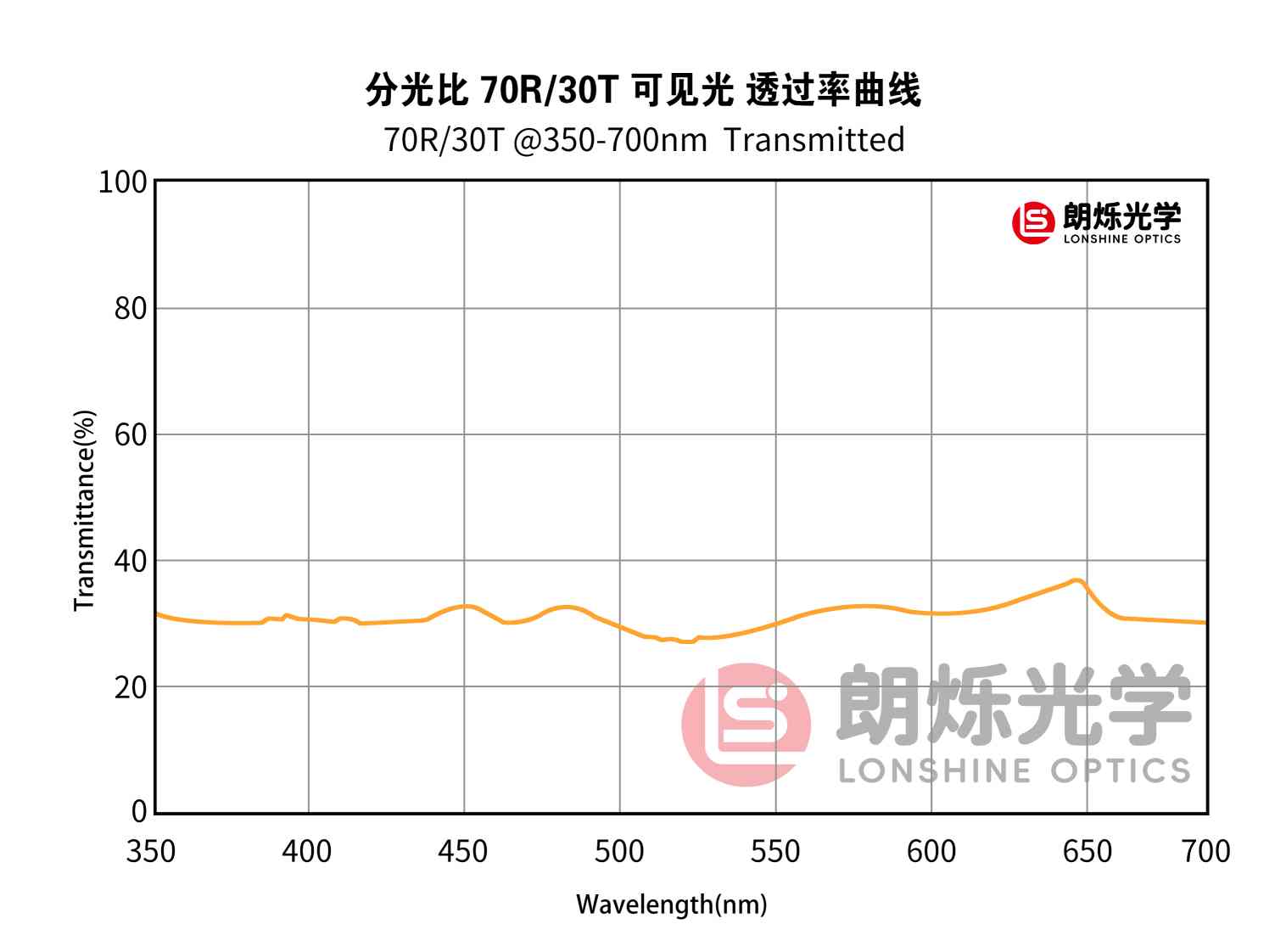

| LSPNS1-25.4-70-A |
详细参数
NPBS分光棱镜 尺寸:25.4mm R/T=70R/30T 应用波长:400~700nm
立方体尺寸(mm)
25.40
分光比(R/T)±10%
70R/30T
应用波长
400~700nm
材料
H-K9L光学玻璃
表面面型（外表面）
λ/10 @ 633 nm
有效孔径
80%
尺寸误差（mm）
±0.2mm
表面光洁度
60/40
透射光偏移
±5分
反射光偏移
90°±5分
透反光偏振度
/Ts-Tp/<10%, /Rs-Rp/<10%
倒边
保护性倒边
镀膜说明
斜面分光膜,其余直角面宽带增透
|
25.40 | 70R/30T | 400~700nm | 1150.00 | 现货 |
-
+
|
