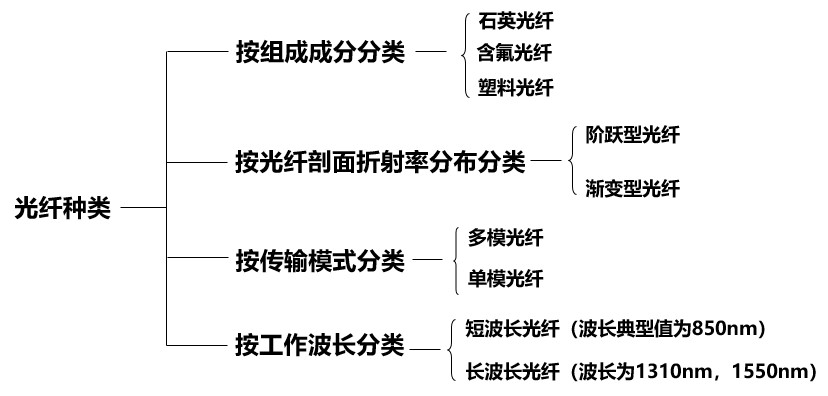

光纤的分类

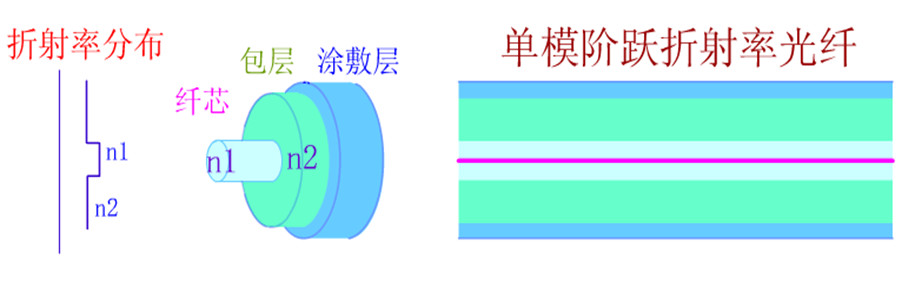

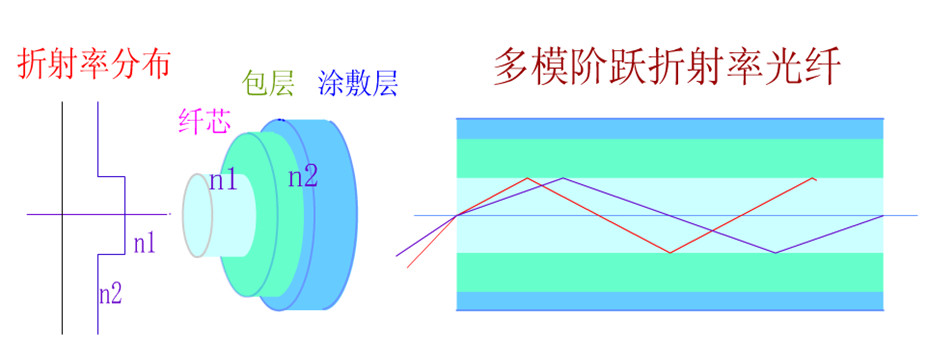

■ 阶跃光纤   在纤芯与包层区域内，折射率的分布分别是均匀的，分别为n1和n2，在纤芯与包层的边界处，其折射率的变化是阶跃的(n2<n1） 。

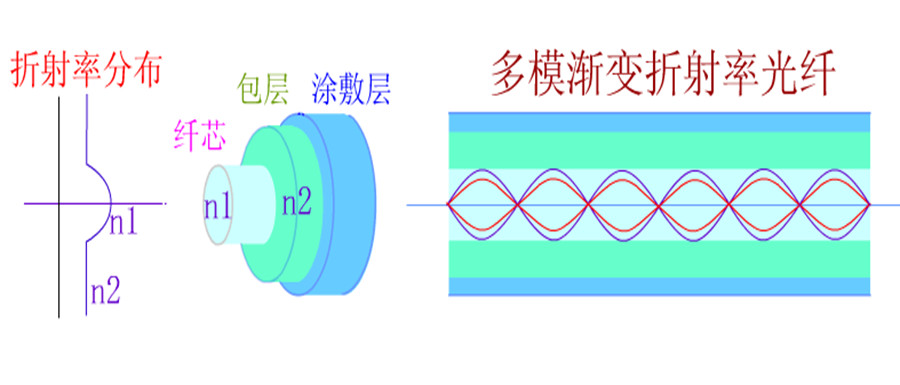

■  渐变光纤   光纤轴心处的折射率最大(n1)，但随横截面径向的增加而逐渐减小，到纤芯与包层的边界处，正好降到与包层区域的折射率n2。

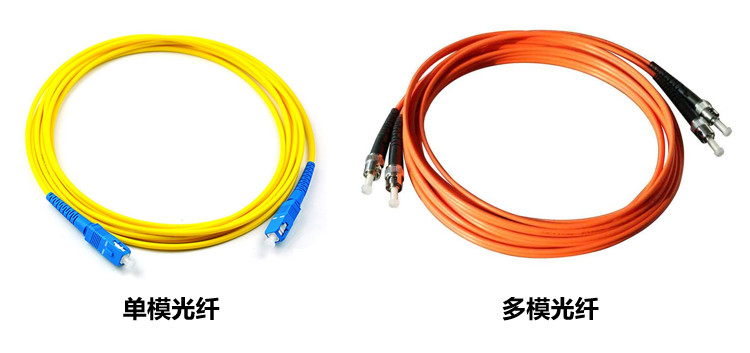

■ 多模光纤（MMF，multimode fiber）   可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
■ 单模光纤（SMF， single-mode fiber）   只能传一种模式的光，因此其模间色散很小，适用于远程通讯。

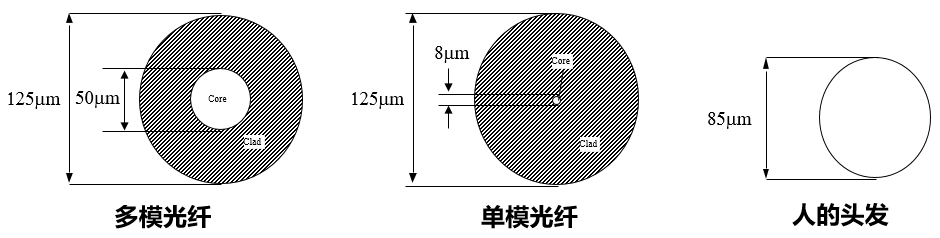

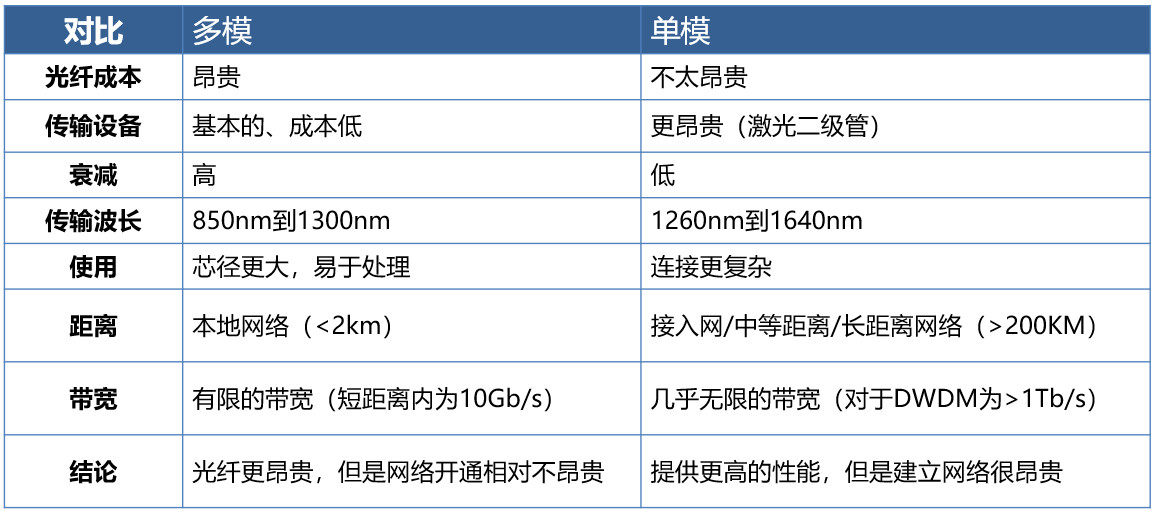

多模光纤和单模光纤的对比

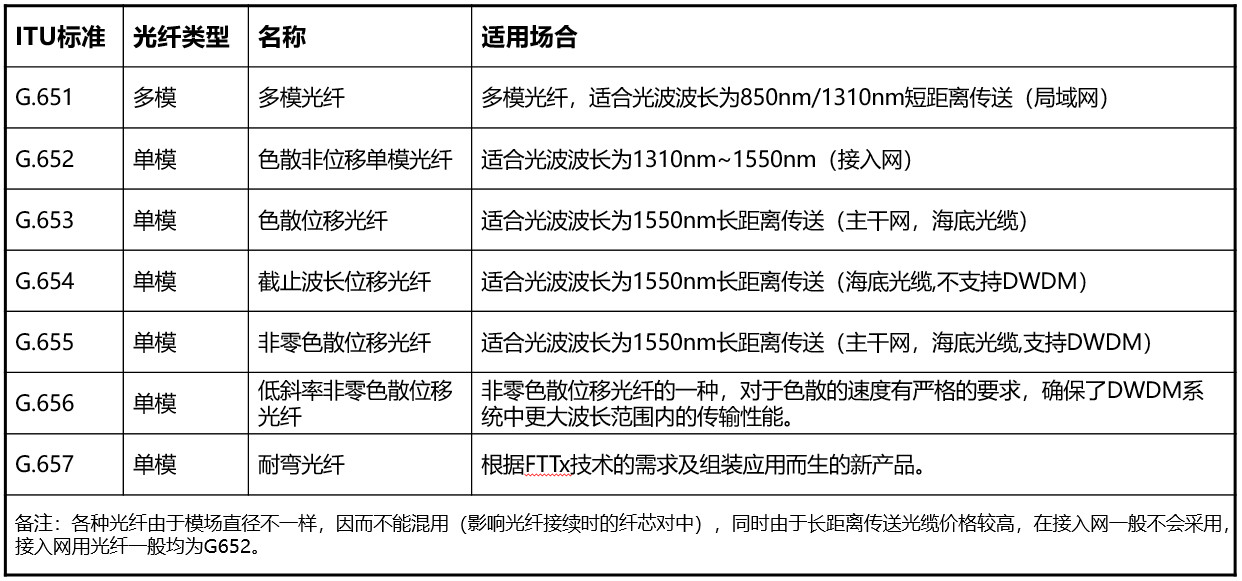

多模光纤和单模光纤的应用

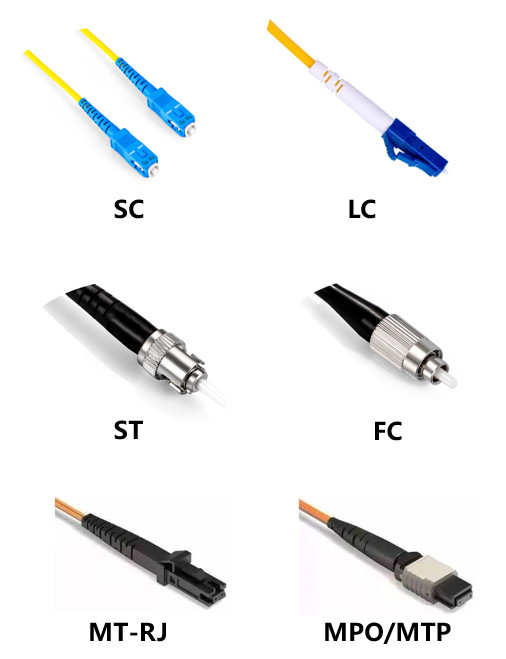

光纤的接口 光纤接口有以下几种 ：
■  FC  圆型带螺纹（配线架上用的最多）
■  ST  卡接式圆型
■  SC  卡接式方型（路由器交换机上用的最多）
■  LC  接头与 SC 接头形状相似，较 SC 接头小一些
■  MT-RJ 方型，一头双纤收发一体
■  MPO/MTP型
■  BFOC型
■  DIN型
■  FDDI型
■  MU型

见的表示方法，如“FC/PC”，“SC/PC”，“SC/APC”什么含义？

“/”前面部分，表示尾纤的连接器型号，FC，SC如前所述，从略；
“/”后面部分，表示光纤接头截面工艺，即研磨方式。
■“PC：Physical Contact”：   其接头截面是平的，实际上是微球面研磨抛光，在电信运营商的设备中应用得最为广泛。

■  “APC”：   呈8度角并做微球面研磨抛光，在广电和早期的CATV中应用较多的是型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。

■  “UPC”：   衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

光纤模块

光模块，全称叫光收发一体模块（optical transceiver），是光纤通信系统中的重要器件。

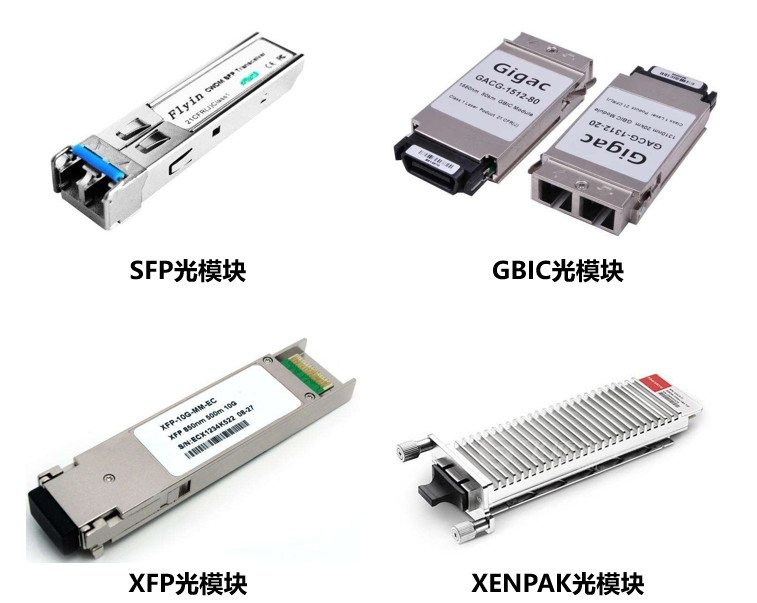

一般在网络设备中包括以下种类：

SFP（Small Form-factor Pluggable transceiver ）:  小封装可插拔收发器 （LC 接口），SFP 支持的速率有 100M、 155M、 622M、1000M、1250M、2500M。

GBIC （GigaBit Interface Converter）： 千兆以太网接口转换器（SC 接口）

XFP（10-Gigabit small Form-factor Pluggable transceiver ）:  万兆以太网接口小封装可插拔收发器（LC 接口）  XENPAK（10 Gigabit EtherNet Transceiver PAcKage ）:  万兆以太网接口收发器集合封装（SC 接口）

光纤的熔接

融接是利用电极棒之间放电产生的热能使光纤融化为一体的接线技术，分为以下两类：

   ■  光纤芯调芯方式    这是在显微镜下观察光纤的芯线，通过图像处理进行定位，使芯线的中心轴一致，然后进行放电的融接方式。采用配置双向观察摄影机的融接机从两个方向进行定位。

                                       光纤熔接机

■  固定V型槽调芯方式

  这是采用高精度V型槽排列光纤，利用融化光纤时的表面张力所产生的调芯效果进行外径调芯的融接方式。最近，由于制造技术的发展使光纤芯位置等的尺寸精度得到提高，因此，可以实现低损耗接线。 本方式主要用于多芯一次性接线。
