产品说明
★光学材质：H-K9L
★工作波长：350nm-2μm
★用途：扩束、成像、缩束

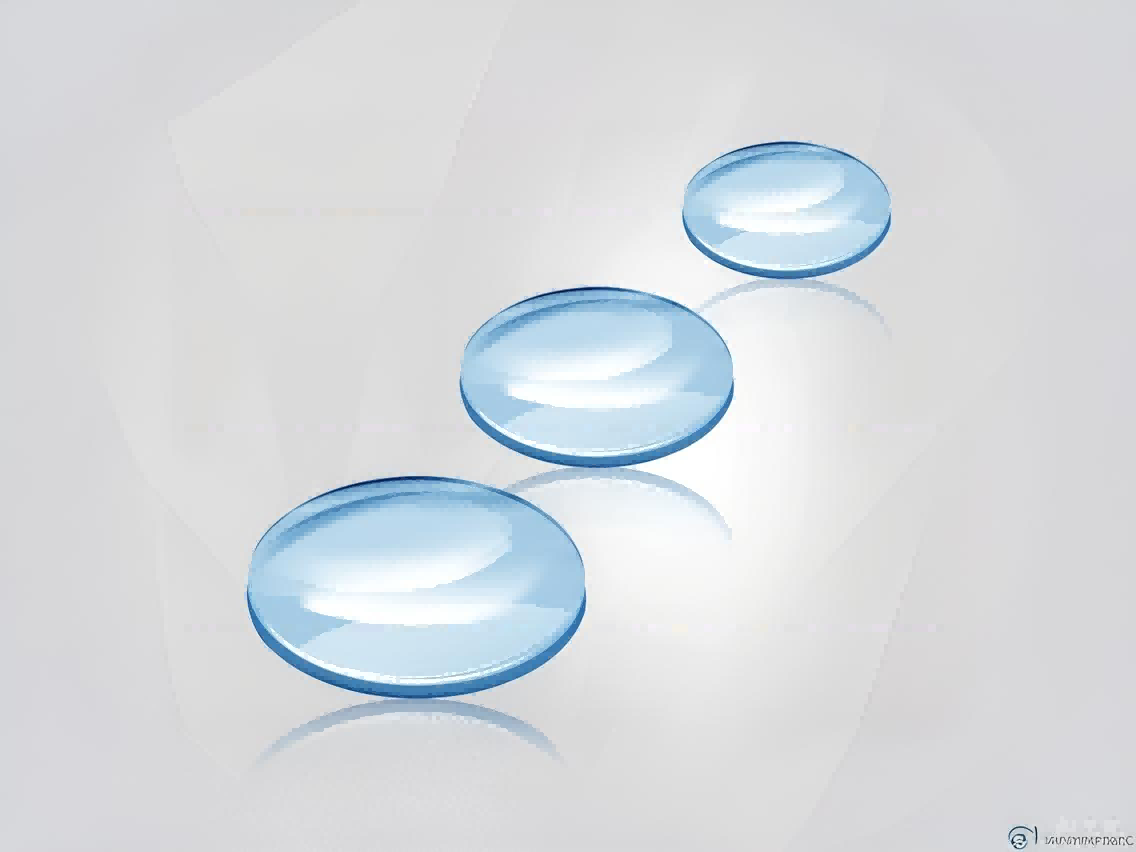

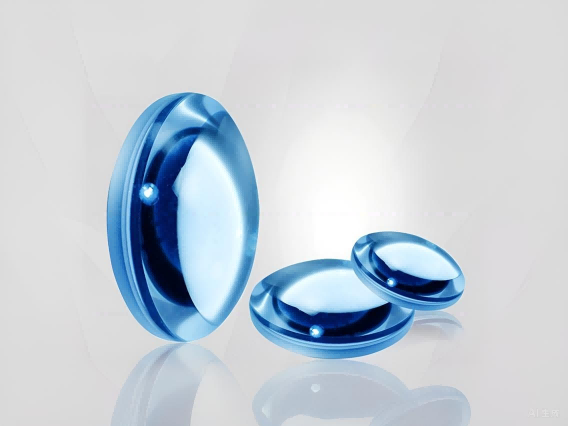

双凸透镜具有正焦距，可用于将准直光束聚焦或者将点光源准直。通常用于缩小光束、减小焦距或放大图像等相关应用。
材料
H-K9L光学玻璃
设计波长
587.6nm|
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3弧分
表面光洁度
60/40
倒边
0.2mmX45°
镀膜
见列表
直径D（mm）
选择
×
焦距EFL(mm)
选择
×
中心厚度Tc(mm)
选择
×
镀膜
选择
×
重新筛选
| 产品编号 | 详细参数 | 直径D（mm） | 焦距EFL(mm) | 中心厚度Tc(mm) | 镀膜 | 价格 | 货期 | 购物车 |
| LSC13-002-002 |
详细参数
H-K9L双凸透镜,D=2mm,F=2mm,未镀膜
直径D（mm）
2.00
焦距EFL(mm)
2.00
中心厚度Tc(mm)
1.63
镀膜
未镀膜
背焦
BFL(mm)
1.36
半径
R1=R2(mm)
1.73
边厚
Te(mm)
1.00
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
2.00 | 2.00 | 1.63 | 未镀膜 | 135.00 | 现货 |
-
+
|
| LSC13-002-2.5 |
详细参数
H-K9L双凸透镜,D=2mm,F=2.5mm,未镀膜
直径D（mm）
2.00
焦距EFL(mm)
2.50
中心厚度Tc(mm)
1.46
镀膜
未镀膜
背焦
BFL(mm)
1.96
半径
R1=R2(mm)
2.30
边厚
Te(mm)
1.00
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
2.00 | 2.50 | 1.46 | 未镀膜 | 135.00 | 现货 |
-
+
|
| LSC13-003-003 |
详细参数
H-K9L双凸透镜,D=3mm,F=3mm,未镀膜
直径D（mm）
3.00
焦距EFL(mm)
3.00
中心厚度Tc(mm)
1.90
镀膜
未镀膜
背焦
BFL(mm)
2.29
半径
R1=R2(mm)
2.73
边厚
Te(mm)
1.00
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
3.00 | 3.00 | 1.90 | 未镀膜 | 125.00 | 现货 |
-
+
|
| LSC13-003-6.3 |
详细参数
H-K9L双凸透镜,D=3mm,F=6.3mm,未镀膜
直径D（mm）
3.00
焦距EFL(mm)
6.30
中心厚度Tc(mm)
1.36
镀膜
未镀膜
背焦
BFL(mm)
5.83
半径
R1=R2(mm)
6.27
边厚
Te(mm)
1.00
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
3.00 | 6.30 | 1.36 | 未镀膜 | 125.00 | 现货 |
-
+
|
| LSC13-004-004 |
详细参数
H-K9L双凸透镜,D=4mm,F=4mm,未镀膜
直径D（mm）
4.00
焦距EFL(mm)
4.00
中心厚度Tc(mm)
2.16
镀膜
未镀膜
背焦
BFL(mm)
3.21
半径
R1=R2(mm)
3.73
边厚
Te(mm)
1.00
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
4.00 | 4.00 | 2.16 | 未镀膜 | 125.00 | 现货 |
-
+
|
| LSC13-005-4.5 |
详细参数
H-K9L双凸透镜,D=5mm,F=4.5mm,未镀膜
直径D（mm）
5.00
焦距EFL(mm)
4.50
中心厚度Tc(mm)
2.65
镀膜
未镀膜
背焦
BFL(mm)
3.78
半径
R1=R2(mm)
4.28
边厚
Te(mm)
1.00
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
5.00 | 4.50 | 2.65 | 未镀膜 | 115.00 | 现货 |
-
+
|
| LSC13-006-6.3 |
详细参数
H-K9L双凸透镜,D=6mm,F=6.3mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
6.30
中心厚度Tc(mm)
3.34
镀膜
未镀膜
背焦
BFL(mm)
5.07
半径
R1=R2(mm)
5.86
边厚
Te(mm)
1.69
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
6.00 | 6.30 | 3.34 | 未镀膜 | 85.00 | 现货 |
-
+
|
| LSC13-6.3-6.3 |
详细参数
H-K9L双凸透镜,D=6.3mm,F=6.3mm,未镀膜
直径D（mm）
6.30
焦距EFL(mm)
6.30
中心厚度Tc(mm)
3.34
镀膜
未镀膜
背焦
BFL(mm)
5.07
半径
R1=R2(mm)
5.86
边厚
Te(mm)
1.50
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
6.30 | 6.30 | 3.34 | 未镀膜 | 85.00 | 现货 |
-
+
|
| LSC13-006-010 |
详细参数
H-K9L双凸透镜,D=6mm,F=10mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
10.00
中心厚度Tc(mm)
6.00
镀膜
未镀膜
背焦
BFL(mm)
7.66
半径
R1=R2(mm)
9.10
边厚
Te(mm)
4.98
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
6.00 | 10.00 | 6.00 | 未镀膜 | 85.00 | 现货 |
-
+
|
| LSC13-006-030 |
详细参数
H-K9L双凸透镜,D=6mm,F=30mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
30.00
中心厚度Tc(mm)
2.30
镀膜
未镀膜
背焦
BFL(mm)
29.24
半径
R1=R2(mm)
30.62
边厚
Te(mm)
2.00
材料
精退火H-K9L光学玻璃
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
60/40
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
6.00 | 30.00 | 2.30 | 未镀膜 | 85.00 | 现货 |
-
+
|
