产品说明

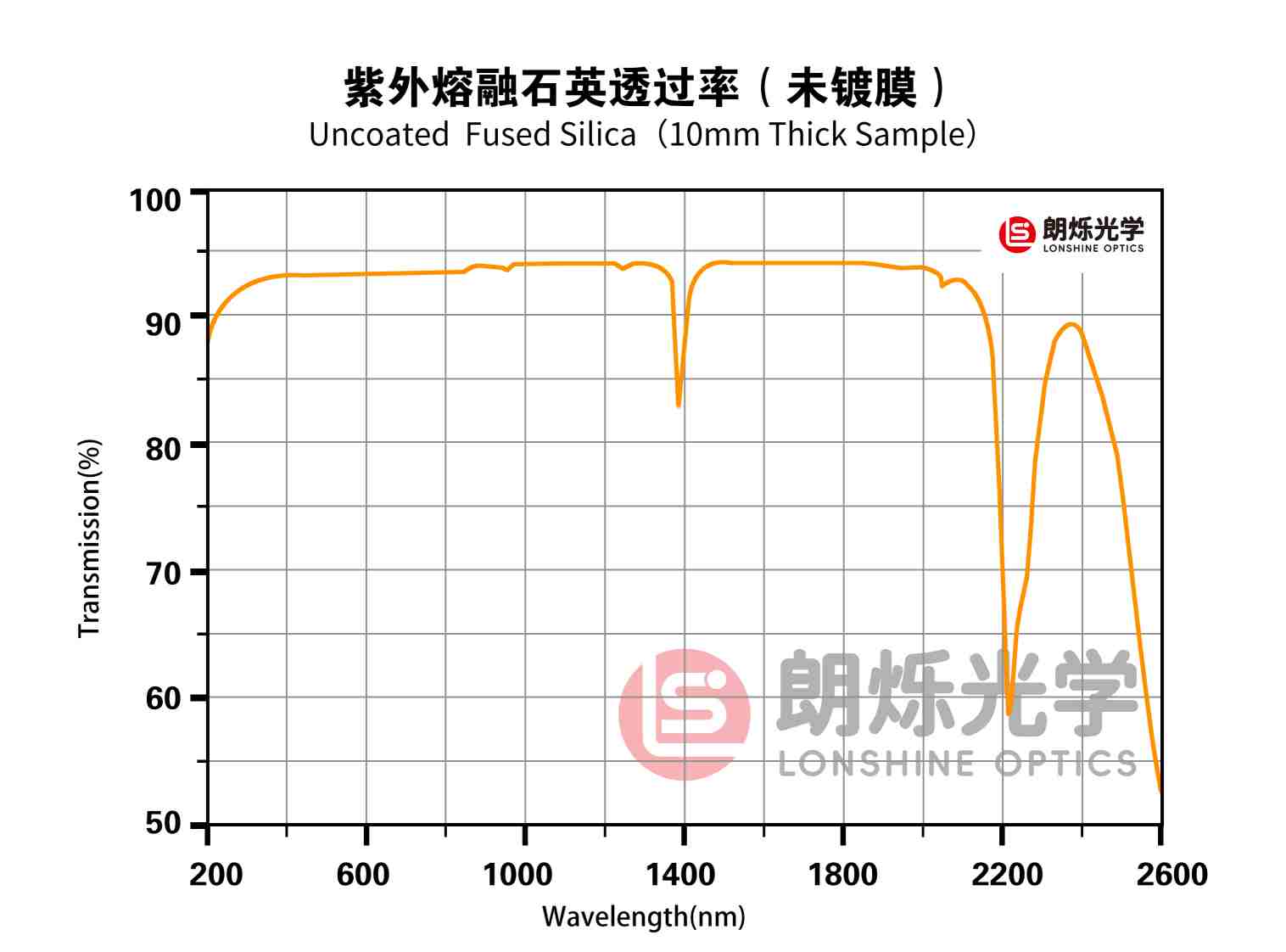

★光学材质：紫外熔融石英
★工作波长：200 nm-2.1μm
★用途：成像、扩束或缩束，会聚

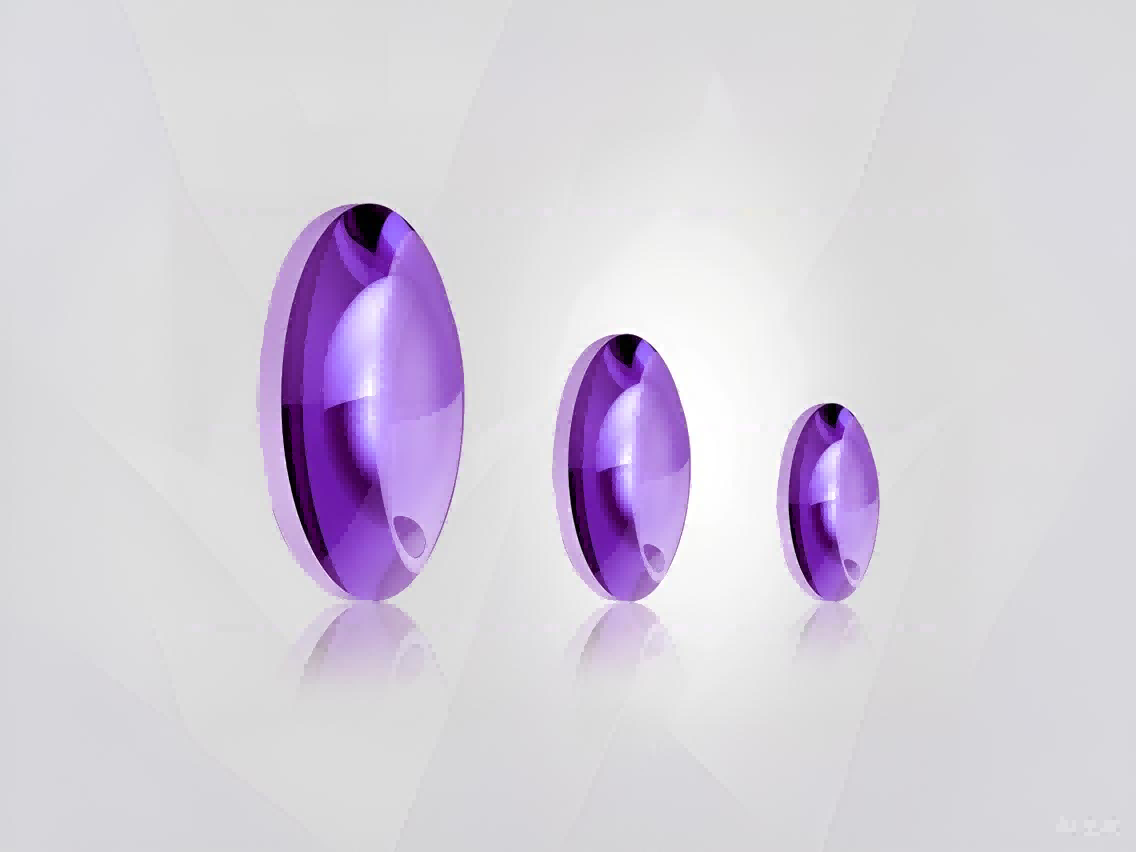

双凸透镜具有正焦距，可用于将准直光束聚焦或者将点光源准直。通常用于缩小光束、减小焦距或放大图像等相关应用。
材料
紫外熔融石英
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3弧分
表面光洁度
40/20
倒边
0.2mmX45°

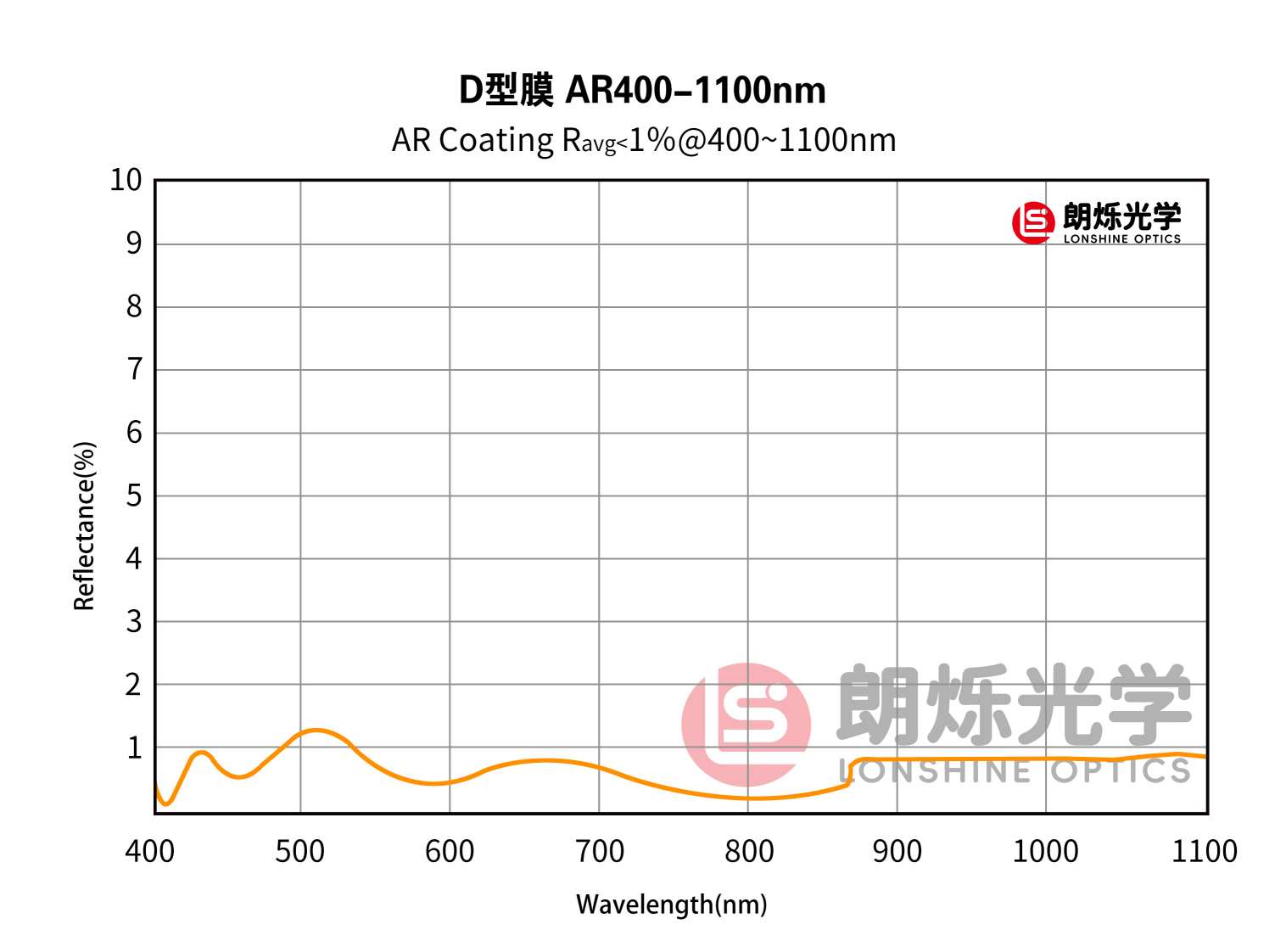

镀膜
见列表
直径D（mm）
选择
×
焦距EFL(mm)
选择
×
中心厚度Tc(mm)
选择
×
镀膜
选择
×
重新筛选
| 产品编号 | 详细参数 | 直径D（mm） | 焦距EFL(mm) | 中心厚度Tc(mm) | 镀膜 | 价格 | 货期 | 购物车 |
| LSC23-004-004 |
详细参数
石英双凸透镜,D=4mm,F=4mm,未镀膜
直径D（mm）
4.00
焦距EFL(mm)
4.00
中心厚度Tc(mm)
2.96
镀膜
未镀膜
背焦
BFL(mm)
2.81
半径R1=R2(mm)
3.12
边厚
Te(mm)
1.50
材料
紫外熔融石英
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
40/20
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
4.00 | 4.00 | 2.96 | 未镀膜 | 235.00 | 现货 |
-
+
|
| LSC23-6.3-6.3 |
详细参数
石英双凸透镜,D=6.3mm,F=6.3mm,未镀膜
直径D（mm）
6.30
焦距EFL(mm)
6.30
中心厚度Tc(mm)
3.67
镀膜
未镀膜
背焦
BFL(mm)
4.89
半径R1=R2(mm)
5.13
边厚
Te(mm)
1.50
材料
紫外熔融石英
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
40/20
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
6.30 | 6.30 | 3.67 | 未镀膜 | 235.00 | 现货 |
-
+
|
| LSC23-006-010 |
详细参数
石英双凸透镜,D=6mm,F=10mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
10.00
中心厚度Tc(mm)
3.00
镀膜
未镀膜
背焦
BFL(mm)
8.67
半径R1=R2(mm)
8.68
边厚
Te(mm)
1.93
材料
紫外熔融石英
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
40/20
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
6.00 | 10.00 | 3.00 | 未镀膜 | 215.00 | 现货 |
-
+
|
| LSC23-006-016 |
详细参数
石英双凸透镜,D=6mm,F=16mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
16.00
中心厚度Tc(mm)
1.63
镀膜
未镀膜
背焦
BFL(mm)
15.44
半径R1=R2(mm)
14.42
边厚
Te(mm)
1.00
材料
紫外熔融石英
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
40/20
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
6.00 | 16.00 | 1.63 | 未镀膜 | 215.00 | 现货 |
-
+
|
| LSC23-010-010 |
详细参数
石英双凸透镜,D=10mm,F=10mm,未镀膜
直径D（mm）
10.00
焦距EFL(mm)
10.00
中心厚度Tc(mm)
4.83
镀膜
未镀膜
背焦
BFL(mm)
8.18
半径R1=R2(mm)
8.34
边厚
Te(mm)
1.50
材料
紫外熔融石英
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
40/20
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
10.00 | 10.00 | 4.83 | 未镀膜 | 235.00 | 现货 |
-
+
|
| LSC23-12.7-12.7 |
详细参数
石英双凸透镜,D=12.7mm,F=12.7mm,未镀膜
直径D（mm）
12.70
焦距EFL(mm)
12.70
中心厚度Tc(mm)
6.26
镀膜
未镀膜
背焦
BFL(mm)
10.31
半径R1=R2(mm)
10.54
边厚
Te(mm)
2.00
材料
紫外熔融石英
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
40/20
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
12.70 | 12.70 | 6.26 | 未镀膜 | 235.00 | 现货 |
-
+
|
| LSC23-12.7-015 |
详细参数
石英双凸透镜,D=12.7mm,F=15mm,未镀膜
直径D（mm）
12.70
焦距EFL(mm)
15.00
中心厚度Tc(mm)
5.36
镀膜
未镀膜
背焦
BFL(mm)
13.04
半径R1=R2(mm)
12.86
边厚
Te(mm)
2.00
材料
紫外熔融石英
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
40/20
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
12.70 | 15.00 | 5.36 | 未镀膜 | 215.00 | 现货 |
-
+
|
| LSC23-015-015 |
详细参数
石英双凸透镜,D=15mm,F=15mm,未镀膜
直径D（mm）
15.00
焦距EFL(mm)
15.00
中心厚度Tc(mm)
5.40
镀膜
未镀膜
背焦
BFL(mm)
13.09
半径R1=R2(mm)
12.91
边厚
Te(mm)
0.60
材料
紫外熔融石英
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
40/20
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
15.00 | 15.00 | 5.40 | 未镀膜 | 235.00 | 现货 |
-
+
|
| LSC23-016-016 |
详细参数
石英双凸透镜,D=16mm,F=16mm,未镀膜
直径D（mm）
16.00
焦距EFL(mm)
16.00
中心厚度Tc(mm)
6.70
镀膜
未镀膜
背焦
BFL(mm)
13.50
半径R1=R2(mm)
13.52
边厚
Te(mm)
1.50
材料
紫外熔融石英
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
40/20
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
16.00 | 16.00 | 6.70 | 未镀膜 | 235.00 | 现货 |
-
+
|
| LSC23-25.4-25.4 |
详细参数
石英双凸透镜,D=25.4mm,F=25.4mm,未镀膜
直径D（mm）
25.40
焦距EFL(mm)
25.40
中心厚度Tc(mm)
10.28
镀膜
未镀膜
背焦
BFL(mm)
21.60
半径R1=R2(mm)
21.55
边厚
Te(mm)
2.00
材料
紫外熔融石英
焦距误差(EFL)
±2%
设计波长
587.6nm
透镜定心误差
3′
直径误差
+0.0/-0.1mm
表面光洁度
40/20
中心厚度误差
±0.2mm
倒边
0.2mmX45°
面型不规则
λ/4@632.8nm
|
25.40 | 25.40 | 10.28 | 未镀膜 | 295.00 | 现货 |
-
+
|
