产品说明
★光学材质：H-K9L
★工作波长：350nm-2μm
★用途：扩束、成像、缩束

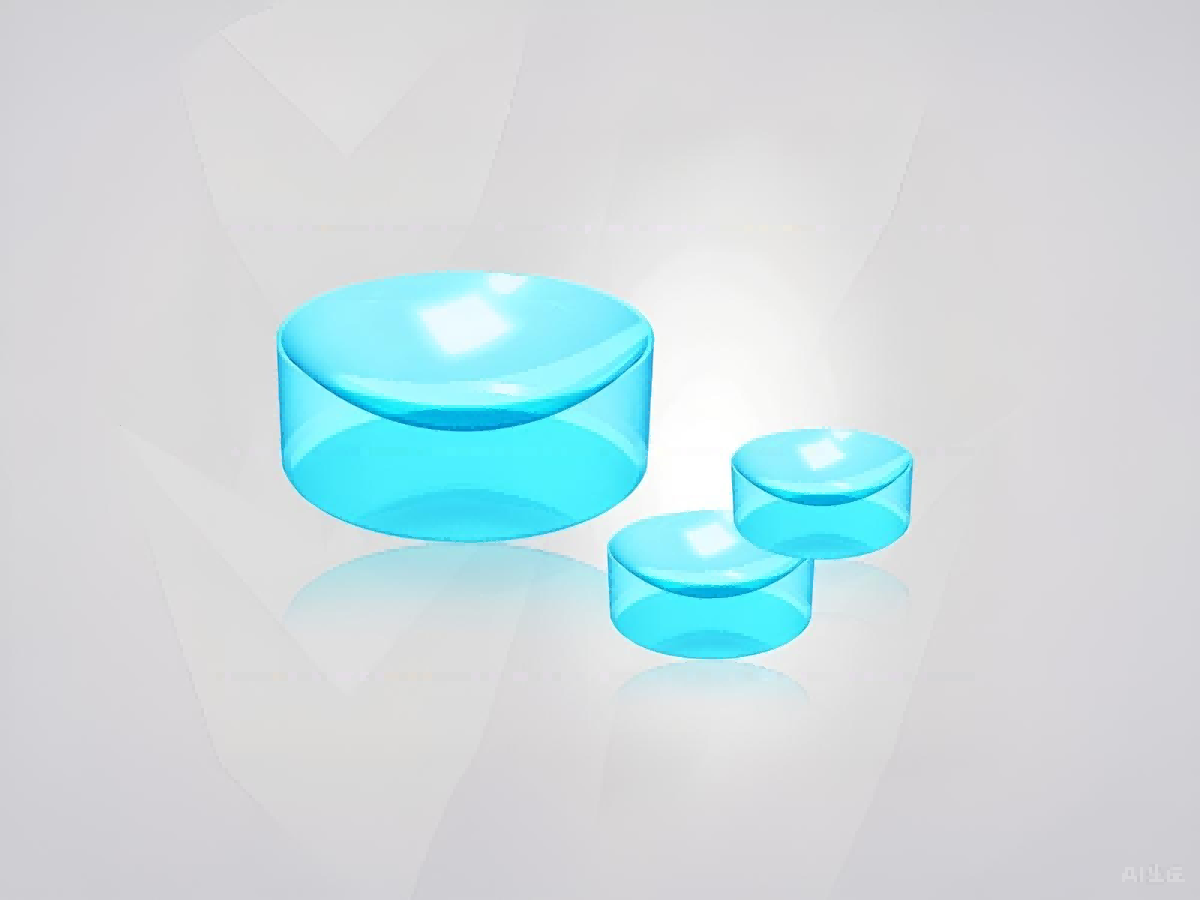

平凹透镜一面凹面一面为平面，具有负焦距。通常用于光束准直、增加（减小）焦距或扩大（缩小）图像。为了得到更小球差，当入射光束为准直光束时，准直光束应入射到平凹透镜的凹面。
材料

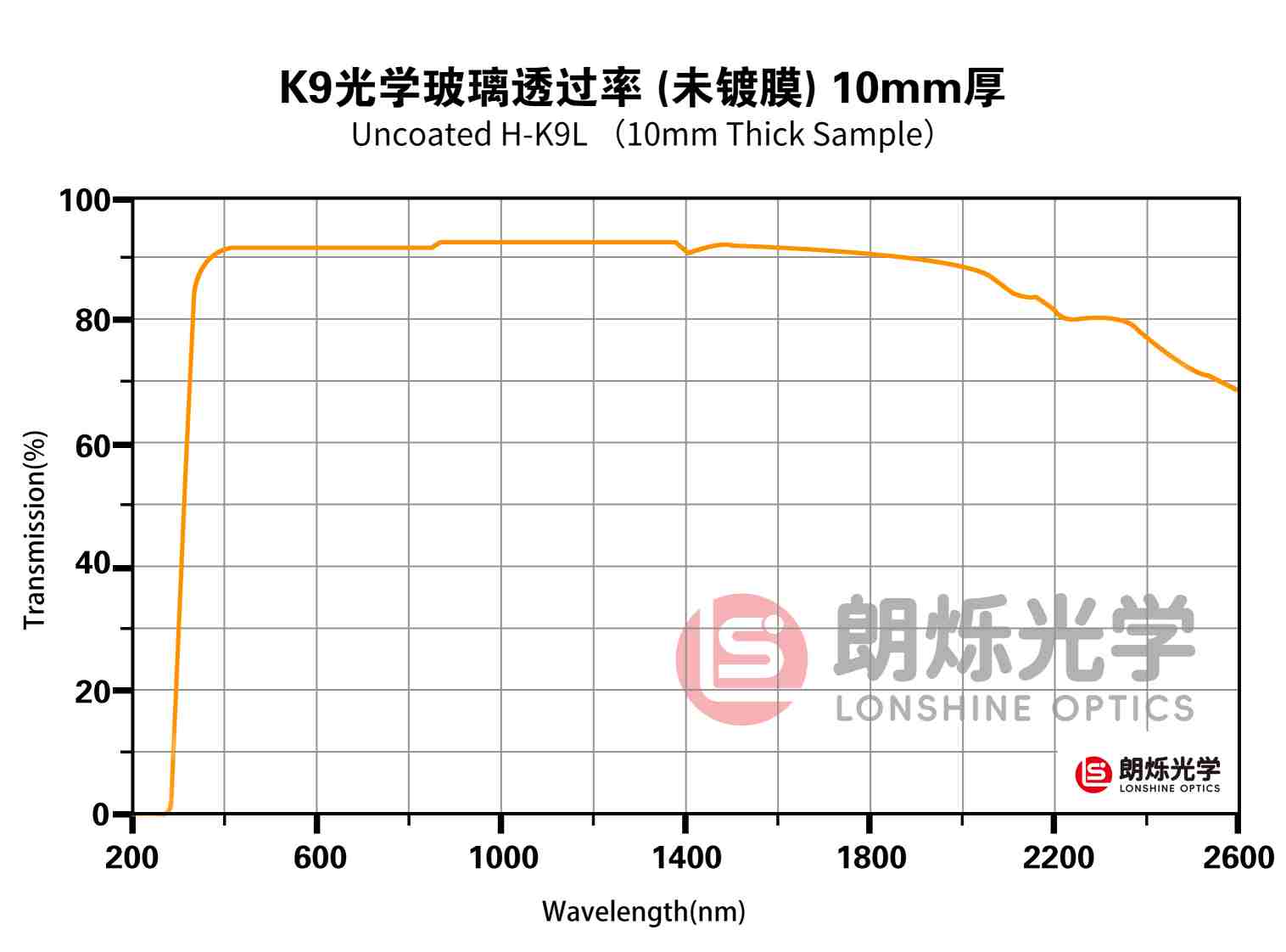

精退火H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3弧分
表面光洁度
60/40
倒边
0.2mmX45°

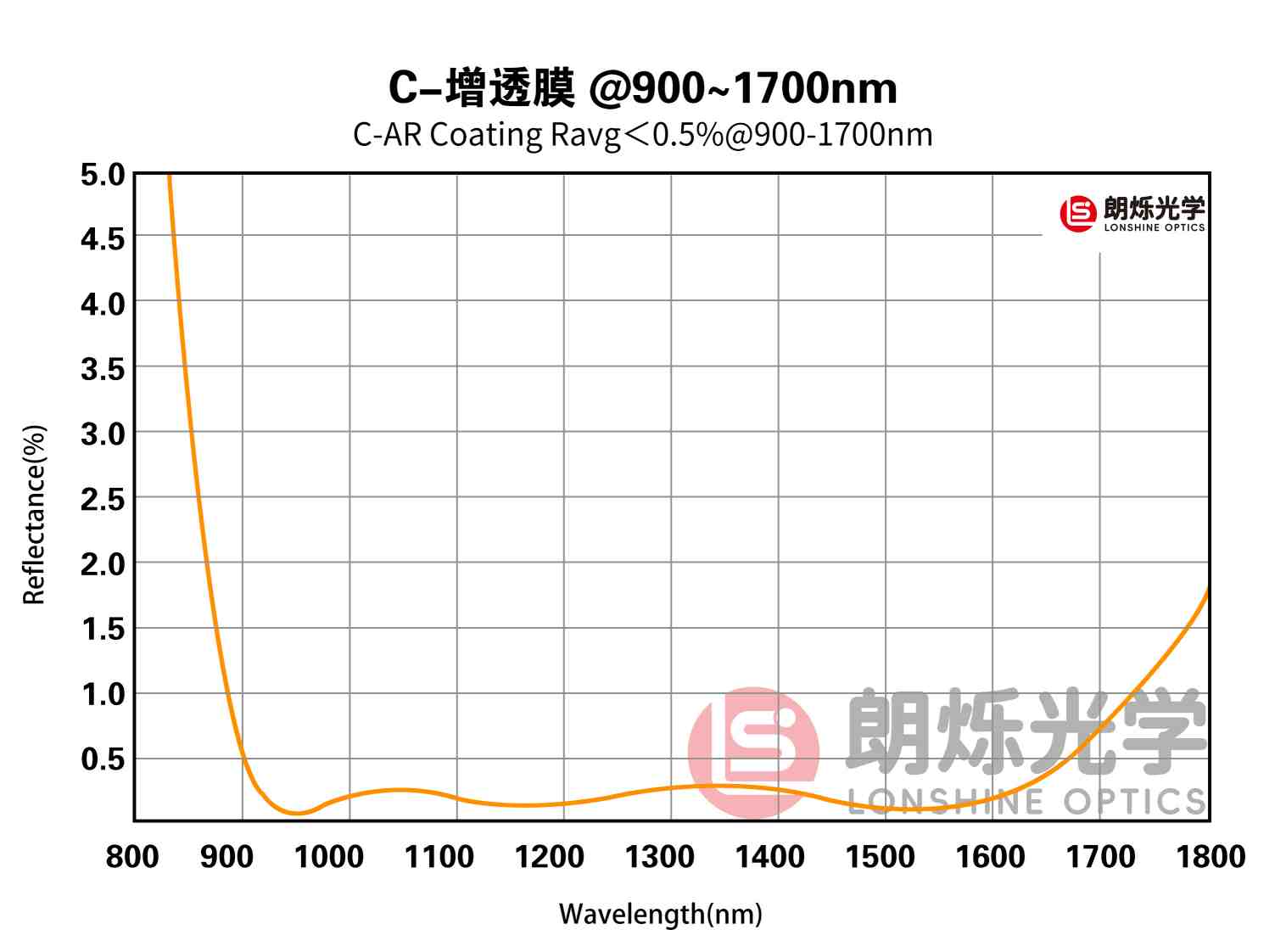

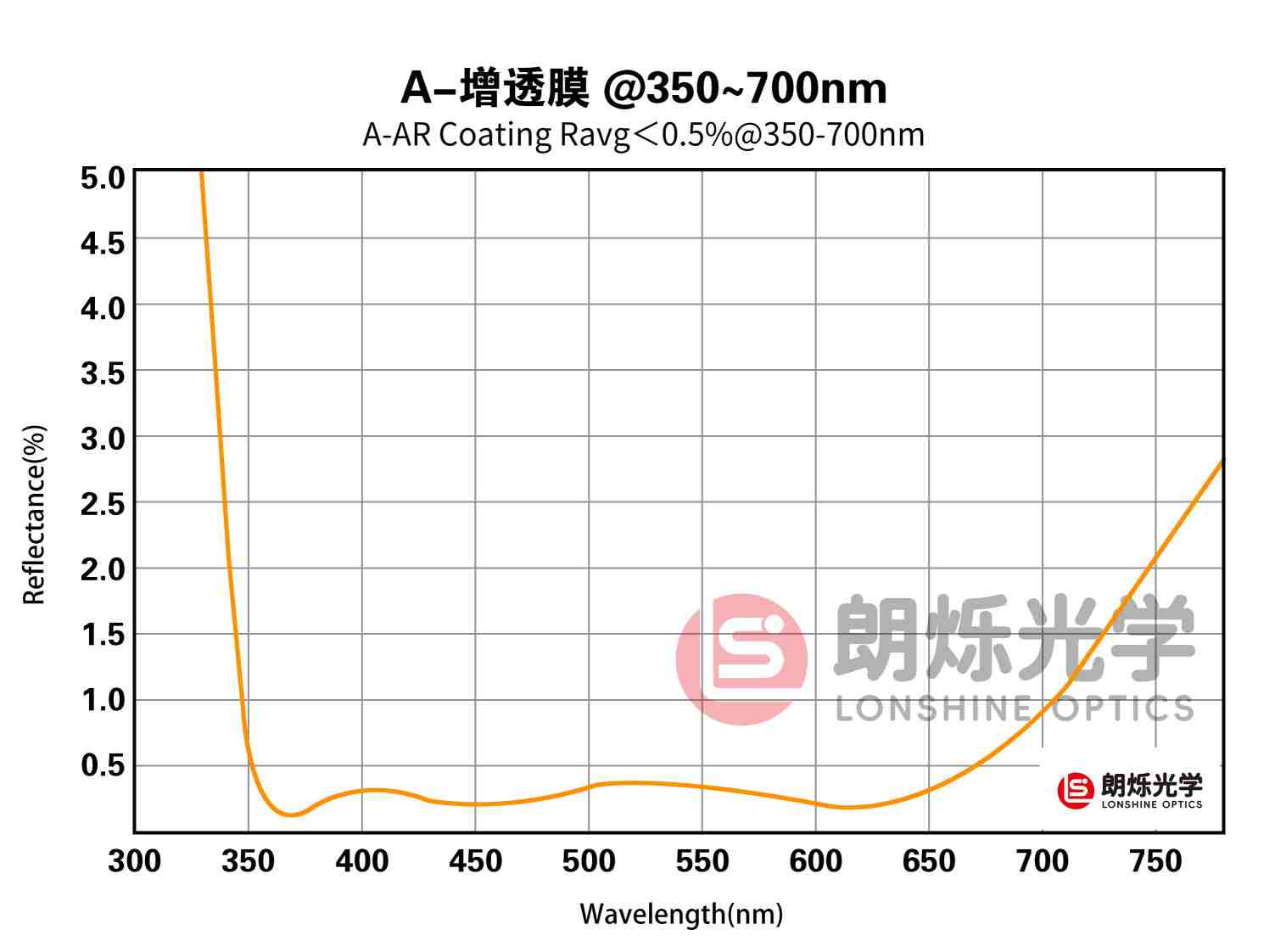

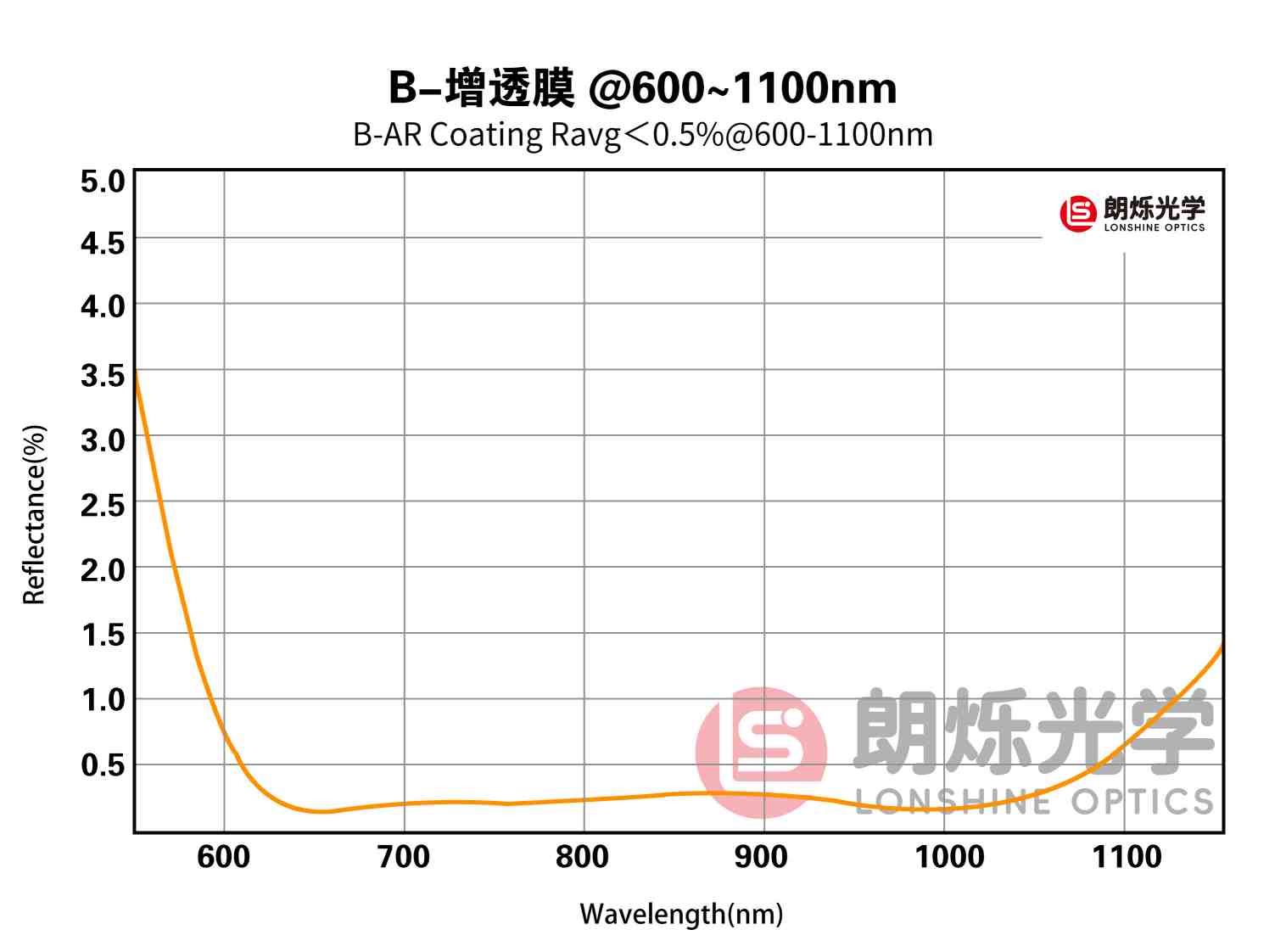

镀膜
见列表
直径D（mm）
选择
×
焦距EFL(mm)
选择
×
中心厚度Tc(mm)
选择
×
镀膜
选择
×
重新筛选
| 产品编号 | 详细参数 | 直径D（mm） | 焦距EFL(mm) | 中心厚度Tc(mm) | 镀膜 | 价格 | 货期 | 购物车 |
| LSC12-004-005 |
详细参数
H-K9L平凹透镜,D=4mm,F=-5mm,未镀膜
直径D（mm）
4.00
焦距EFL(mm)
-5.00
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-5.99
半径
R1(mm)
-2.58
边厚
Te(mm)
2.45
材料
精退火H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3′
表面光洁度
40/20~60/40
倒边
0.2mmX45°
|
4.00 | -5.00 | 1.50 | 未镀膜 | 135.00 | 现货 |
-
+
|
| LSC12-004-6.3 |
详细参数
H-K9L平凹透镜,D=4mm,F=-6.3mm,未镀膜
直径D（mm）
4.00
焦距EFL(mm)
-6.30
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-7.29
半径
R1(mm)
-3.253
边厚
Te(mm)
2.19
材料
精退火H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3′
表面光洁度
40/20~60/40
倒边
0.2mmX45°
|
4.00 | -6.30 | 1.50 | 未镀膜 | 120.00 | 现货 |
-
+
|
| LSC12-004-010 |
详细参数
H-K9L平凹透镜,D=4mm,F=-10mm,未镀膜
直径D（mm）
4.00
焦距EFL(mm)
-10.00
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-10.99
半径
R1(mm)
-5.17
边厚
Te(mm)
1.90
材料
精退火H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3′
表面光洁度
40/20~60/40
倒边
0.2mmX45°
|
4.00 | -10.00 | 1.50 | 未镀膜 | 120.00 | 现货 |
-
+
|
| LSC12-006-008 |
详细参数
H-K9L平凹透镜,D=6mm,F=-8mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
-8.00
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-8.98
半径
R1(mm)
-4.13
边厚
Te(mm)
2.79
材料
精退火H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3′
表面光洁度
40/20~60/40
倒边
0.2mmX45°
|
6.00 | -8.00 | 1.50 | 未镀膜 | 80.00 | 现货 |
-
+
|
| LSC12-006-010 |
详细参数
H-K9L平凹透镜,D=6mm,F=-10mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
-10.00
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-10.99
半径
R1(mm)
-5.17
边厚
Te(mm)
2.57
材料
精退火H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3′
表面光洁度
40/20~60/40
倒边
0.2mmX45°
|
6.00 | -10.00 | 1.50 | 未镀膜 | 80.00 | 现货 |
-
+
|
| LSC12-006-12.5 |
详细参数
H-K9L平凹透镜,D=6mm,F=-12.5mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
-12.50
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-13.49
半径
R1(mm)
-6.46
边厚
Te(mm)
2.32
材料
精退火H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3′
表面光洁度
40/20~60/40
倒边
0.2mmX45°
|
6.00 | -12.50 | 1.50 | 未镀膜 | 80.00 | 现货 |
-
+
|
| LSC12-006-016 |
详细参数
H-K9L平凹透镜,D=6mm,F=-16mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
-16.00
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-16.97
半径
R1(mm)
-8.26
边厚
Te(mm)
2.12
材料
精退火H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3′
表面光洁度
40/20~60/40
倒边
0.2mmX45°
|
6.00 | -16.00 | 1.50 | 未镀膜 | 80.00 | 现货 |
-
+
|
| LSC12-006-020 |
详细参数
H-K9L平凹透镜,D=6mm,F=-20mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
-20.00
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-20.98
半径
R1(mm)
-10.33
边厚
Te(mm)
1.99
材料
精退火H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3′
表面光洁度
40/20~60/40
倒边
0.2mmX45°
|
6.00 | -20.00 | 1.50 | 未镀膜 | 80.00 | 现货 |
-
+
|
| LSC12-006-025 |
详细参数
H-K9L平凹透镜,D=6mm,F=-25mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
-25.00
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-25.97
半径
R1(mm)
-12.91
边厚
Te(mm)
1.89
材料
精退火H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3′
表面光洁度
40/20~60/40
倒边
0.2mmX45°
|
6.00 | -25.00 | 1.50 | 未镀膜 | 80.00 | 现货 |
-
+
|
| LSC12-006-040 |
详细参数
H-K9L平凹透镜,D=6mm,F=-40mm,未镀膜
直径D（mm）
6.00
焦距EFL(mm)
-40.00
中心厚度Tc(mm)
1.50
镀膜
未镀膜
背焦
BFL(mm)
-40.95
半径
R1(mm)
-20.65
边厚
Te(mm)
1.71
材料
精退火H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
面型不规则
λ/4@632.8nm
有效焦距误差
±2%
透镜定心误差
3′
表面光洁度
40/20~60/40
倒边
0.2mmX45°
|
6.00 | -40.00 | 1.50 | 未镀膜 | 80.00 | 现货 |
-
+
|
