产品说明

★光学材质：紫外熔融石英

★工作波长：200 nm-2.1μm

★用途：成像、扩束或缩束，会聚

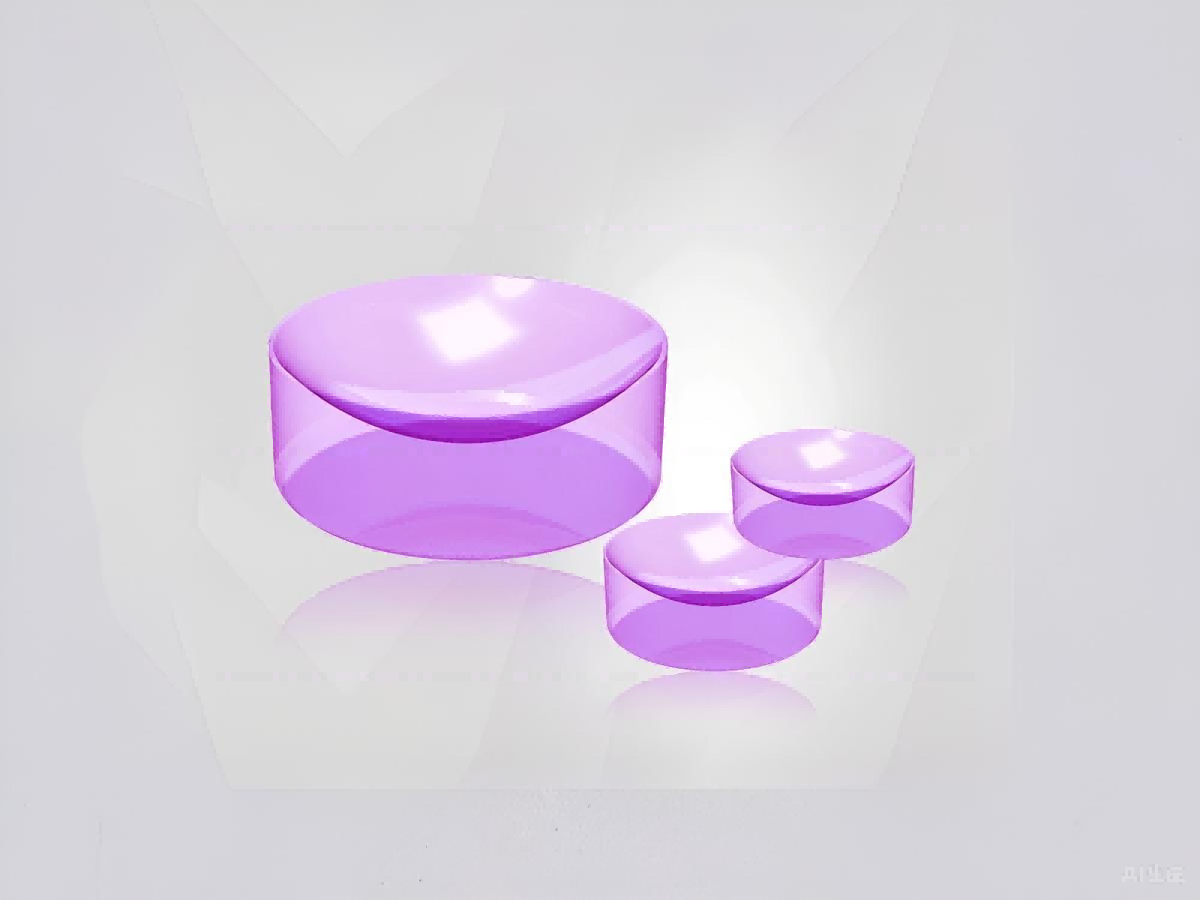

平凹透镜一面凹面一面为平面，具有负焦距。通常用于光束准直、增加（减小）焦距或扩大（缩小）图像。为了得到更小球差，当入射光束为准直光束时，准直光束应入射到平凹透镜的凹面。

微信咨询

在线咨询

材料

紫外熔融石英

设计波长

587.6nm

直径误差

+0.0/-0.1mm

中心厚度误差

±0.2mm

面型不规则

λ/4@632.8nm

有效焦距误差

±2%

透镜定心误差

3弧分

表面光洁度

40/20

倒边

0.2mmX45°

镀膜

见列表

产品列表

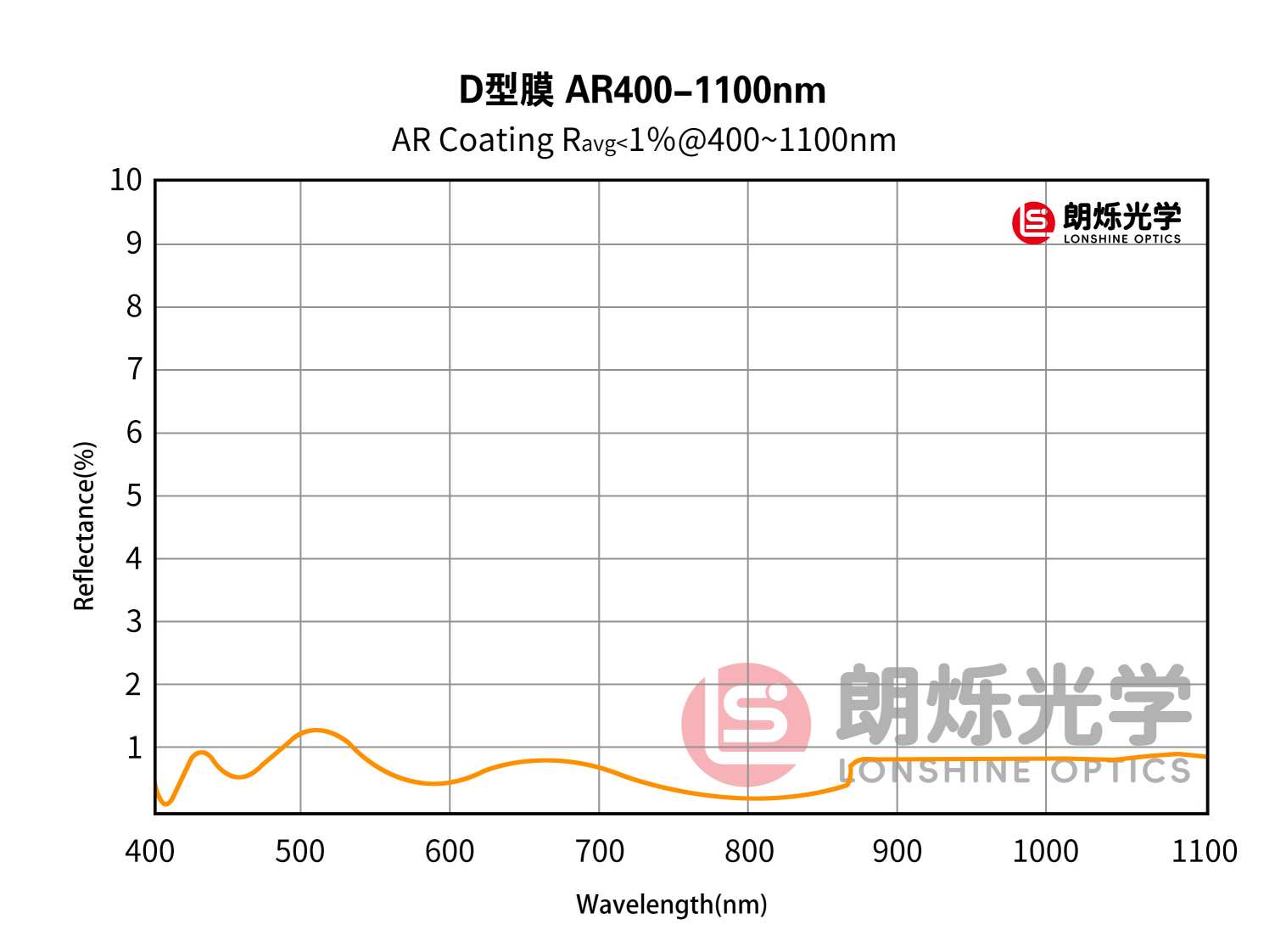

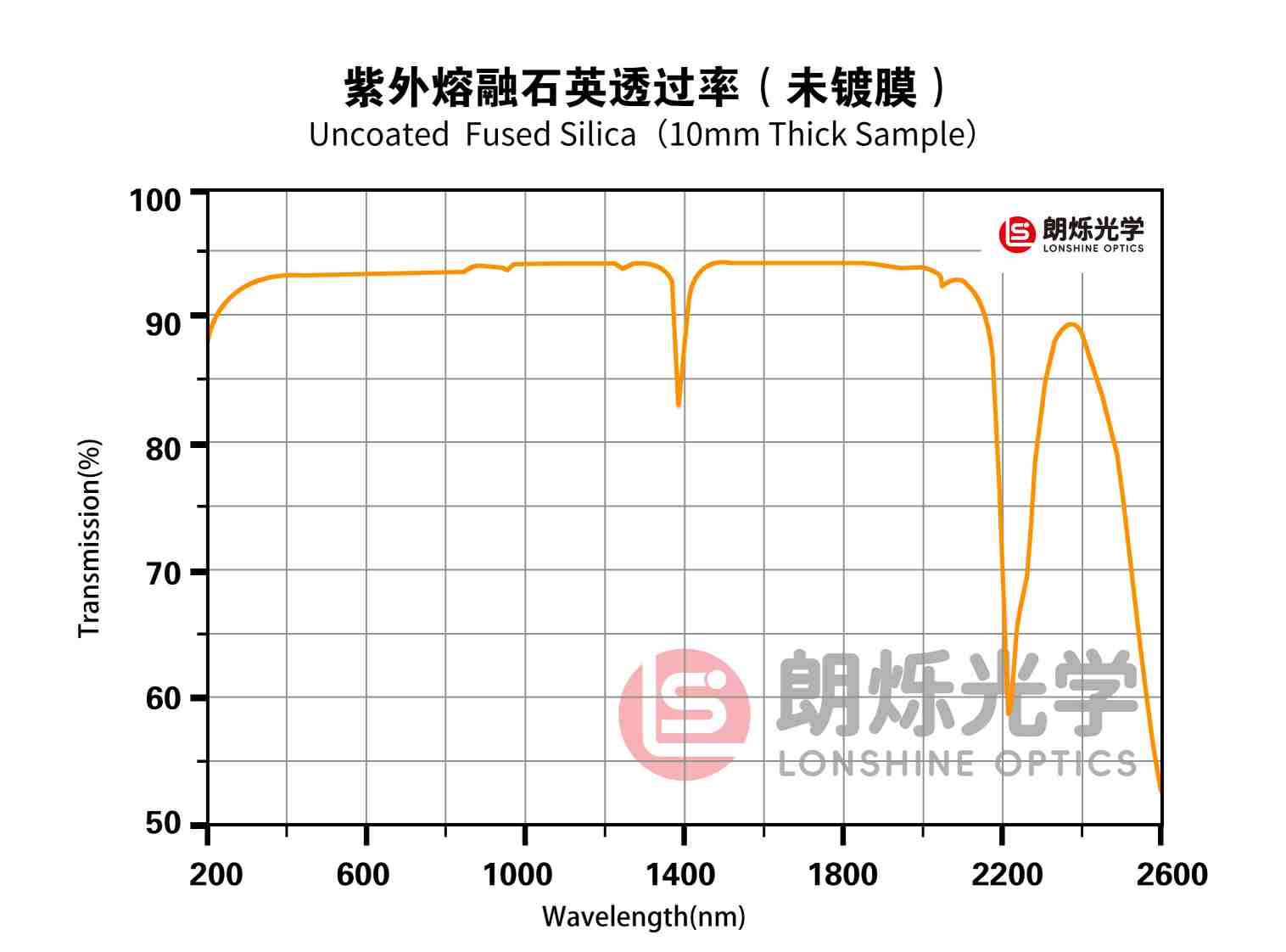

光谱曲线

相关产品

定制加工

产品编号	详细参数	直径D（mm）	焦距EFL(mm)	中心厚度Tc(mm)	镀膜	价格	货期	购物车
LSC22-004-6.3	详细参数石英平凹透镜,D=4mm,F=-6.3mm,未镀膜直径D（mm） 4.00 焦距EFL(mm) -6.30 中心厚度Tc(mm) 1.50 镀膜未镀膜背焦 BFL(mm) -7.33 半径 R1(mm) -2.89 边厚 Te(mm) 2.30 材料紫外熔融石英设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.2mm 面型不规则 λ/4@632.8nm 有效焦距误差 ±2% 透镜定心误差 3′ 表面光洁度 20/10~40/20 倒边 0.2mmX45°	4.00	-6.30	1.50	未镀膜	235.00	现货	- +
LSC22-004-010	详细参数石英平凹透镜,D=4mm,F=-10mm,未镀膜直径D（mm） 4.00 焦距EFL(mm) -10.00 中心厚度Tc(mm) 1.55 镀膜未镀膜背焦 BFL(mm) -11.06 半径 R1(mm) -4.58 边厚 Te(mm) 2.00 材料紫外熔融石英设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.2mm 面型不规则 λ/4@632.8nm 有效焦距误差 ±2% 透镜定心误差 3′ 表面光洁度 20/10~40/20 倒边 0.2mmX45°	4.00	-10.00	1.55	未镀膜	235.00	现货	- +
LSC22-004-015	详细参数石英平凹透镜,D=4mm,F=-15mm,未镀膜直径D（mm） 4.00 焦距EFL(mm) -15.00 中心厚度Tc(mm) 1.71 镀膜未镀膜背焦 BFL(mm) 16.17 半径 R1(mm) -6.88 边厚 Te(mm) 2.00 材料紫外熔融石英设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.2mm 面型不规则 λ/4@632.8nm 有效焦距误差 ±2% 透镜定心误差 3′ 表面光洁度 20/10~40/20 倒边 0.2mmX45°	4.00	-15.00	1.71	未镀膜	235.00	现货	- +
LSC22-004-020	详细参数石英平凹透镜,D=4mm,F=-20mm,未镀膜直径D（mm） 4.00 焦距EFL(mm) -20.00 中心厚度Tc(mm) 1.78 镀膜未镀膜背焦 BFL(mm) -21.22 半径 R1(mm) -9.17 边厚 Te(mm) 2.00 材料紫外熔融石英设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.2mm 面型不规则 λ/4@632.8nm 有效焦距误差 ±2% 透镜定心误差 3′ 表面光洁度 20/10~40/20 倒边 0.2mmX45°	4.00	-20.00	1.78	未镀膜	215.00	现货	- +
LSC22-6.3-010	详细参数石英平凹透镜,D=6.3mm,F=-10mm,未镀膜直径D（mm） 6.30 焦距EFL(mm) -10.00 中心厚度Tc(mm) 1.00 镀膜未镀膜背焦 BFL(mm) -10.69 半径 R1(mm) -4.58 边厚 Te(mm) 2.25 材料紫外熔融石英设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.2mm 面型不规则 λ/4@632.8nm 有效焦距误差 ±2% 透镜定心误差 3′ 表面光洁度 20/10~40/20 倒边 0.2mmX45°	6.30	-10.00	1.00	未镀膜	235.00	现货	- +
LSC22-6.3-12.5	详细参数石英平凹透镜,D=6.3mm,F=-12.5mm,未镀膜直径D（mm） 6.30 焦距EFL(mm) -12.50 中心厚度Tc(mm) 1.50 镀膜未镀膜背焦 BFL(mm) -13.53 半径 R1(mm) -5.73 边厚 Te(mm) 2.44 材料紫外熔融石英设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.2mm 面型不规则 λ/4@632.8nm 有效焦距误差 ±2% 透镜定心误差 3′ 表面光洁度 20/10~40/20 倒边 0.2mmX45°	6.30	-12.50	1.50	未镀膜	215.00	现货	- +
LSC22-6.3-015	详细参数石英平凹透镜,D=6.3mm,F=-15mm,未镀膜直径D（mm） 6.30 焦距EFL(mm) -15.00 中心厚度Tc(mm) 1.50 镀膜未镀膜背焦 BFL(mm) -16.03 半径 R1(mm) -6.88 边厚 Te(mm) 2.26 材料紫外熔融石英设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.2mm 面型不规则 λ/4@632.8nm 有效焦距误差 ±2% 透镜定心误差 3′ 表面光洁度 20/10~40/20 倒边 0.2mmX45°	6.30	-15.00	1.50	未镀膜	235.00	现货	- +
LSC22-6.3-020	详细参数石英平凹透镜,D=6.3mm,F=-20mm,未镀膜直径D（mm） 6.30 焦距EFL(mm) -20.00 中心厚度Tc(mm) 1.50 镀膜未镀膜背焦 BFL(mm) -21.03 半径 R1(mm) -9.17 边厚 Te(mm) 2.06 材料紫外熔融石英设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.2mm 面型不规则 λ/4@632.8nm 有效焦距误差 ±2% 透镜定心误差 3′ 表面光洁度 20/10~40/20 倒边 0.2mmX45°	6.30	-20.00	1.50	未镀膜	215.00	现货	- +
LSC22-6.3-025	详细参数石英平凹透镜,D=6.3mm,F=-25mm,未镀膜直径D（mm） 6.30 焦距EFL(mm) -25.00 中心厚度Tc(mm) 1.50 镀膜未镀膜背焦 BFL(mm) -26.03 半径 R1(mm) -11.46 边厚 Te(mm) 1.94 材料紫外熔融石英设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.2mm 面型不规则 λ/4@632.8nm 有效焦距误差 ±2% 透镜定心误差 3′ 表面光洁度 20/10~40/20 倒边 0.2mmX45°	6.30	-25.00	1.50	未镀膜	215.00	现货	- +
LSC22-6.3-040	详细参数石英平凹透镜,D=6.3mm,F=-40mm,未镀膜直径D（mm） 6.30 焦距EFL(mm) -40.00 中心厚度Tc(mm) 2.00 镀膜未镀膜背焦 BFL(mm) -41.37 半径 R1(mm) -18.34 边厚 Te(mm) 2.27 材料紫外熔融石英设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.2mm 面型不规则 λ/4@632.8nm 有效焦距误差 ±2% 透镜定心误差 3′ 表面光洁度 20/10~40/20 倒边 0.2mmX45°	6.30	-40.00	2.00	未镀膜	215.00	现货	- +
