产品说明
★光学材质：CaF2

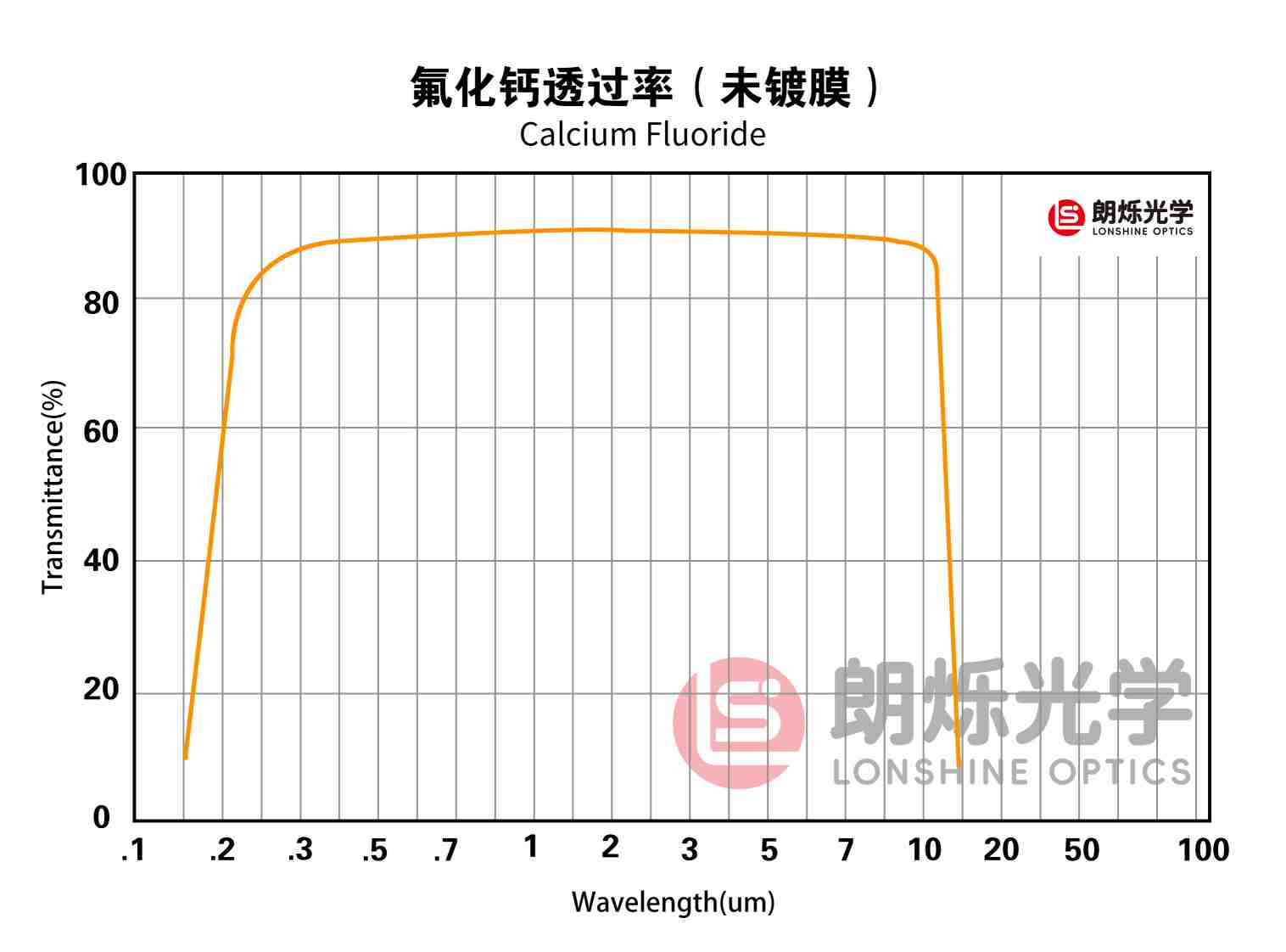

★工作波长：180 nm-8μm（未镀膜）
★用途：成像、单方向光束准直、光束整形

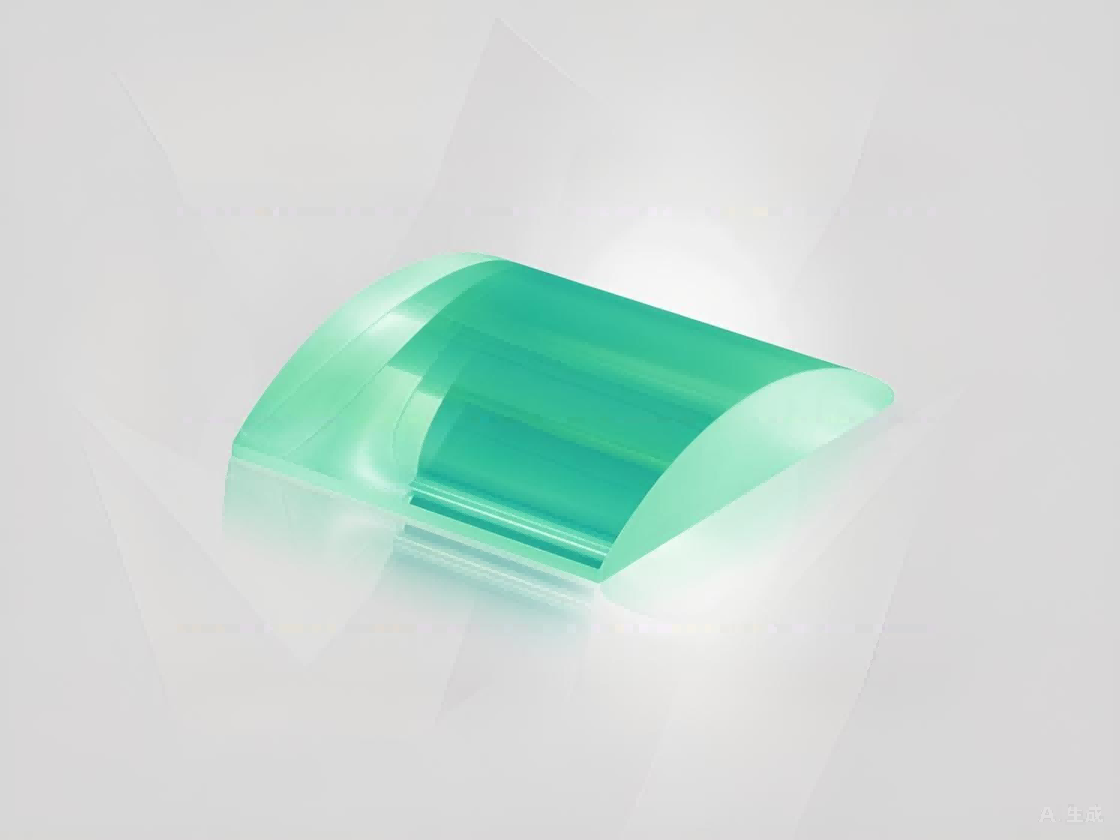

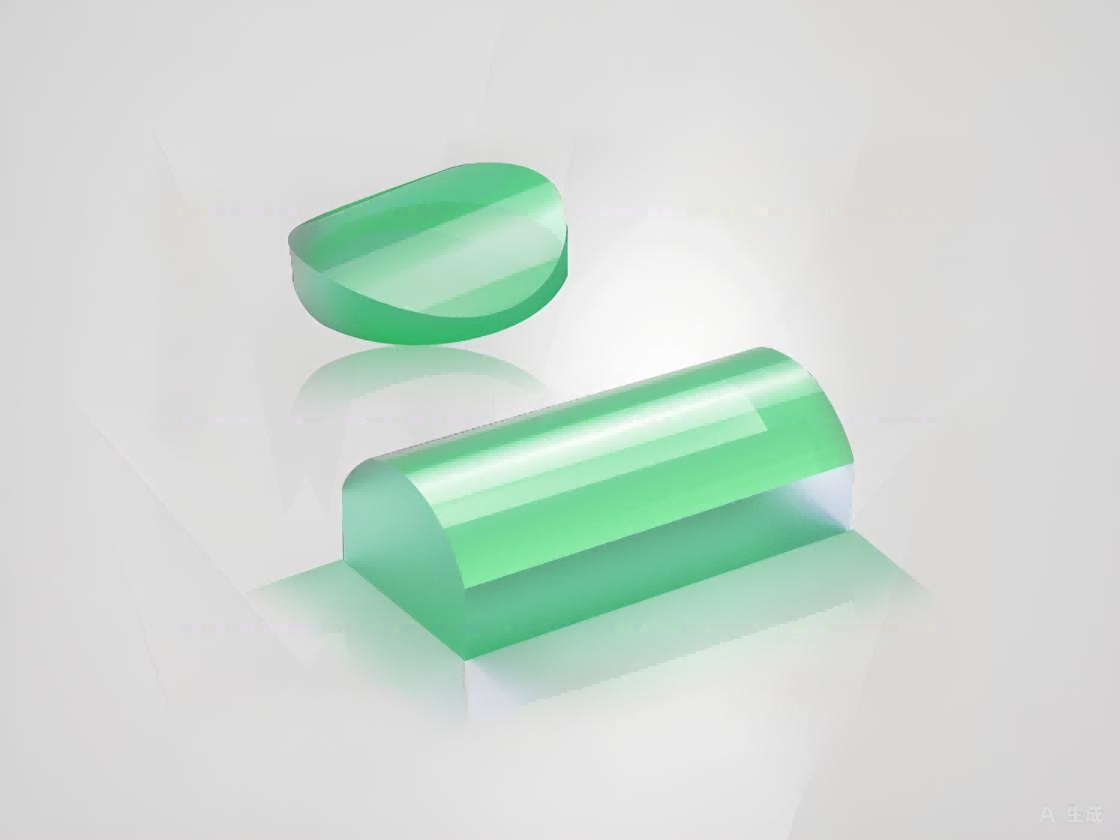

平凸柱面透镜一面平面，一面圆柱面，具有正焦距。不同于球面透镜，柱透镜只在一个方向上对光束起作用。柱透镜一般用于光束整形，典型应用包括双柱透镜组准直和圆化激光二极管输出光束。为减少球差，平凸柱面透镜用于将准直光束聚焦成线时，光束应入射到透镜曲面上；准直线光源时，光束应入射到透镜平面上。
材料
氟化钙单晶
设计波长
587.6nm
直径误差
+0.0/-0.2mm
中心厚度误差
±0.2mm
有效焦距误差
±1%
透镜定心误差
3～5分
表面光洁度
60/40
倒边
0.2mmX45°
镀膜
见列表
尺寸（mm）
选择
×
焦距EFL(mm)
选择
×
中心厚度Tc(mm)
选择
×
镀膜
选择
×
重新筛选
| 产品编号 | 详细参数 | 尺寸（mm） | 焦距EFL(mm) | 中心厚度Tc(mm) | 镀膜 | 价格 | 货期 | 购物车 |
| LSCC41-12.7-020 |
详细参数
氟化钙（CaF2）平凸柱面透镜 尺寸=12.70mm F=20.00mm 未镀膜
尺寸（mm）
12.70
焦距EFL(mm)
20.00
中心厚度Tc(mm)
5.00
镀膜
未镀膜
背焦
BFL(mm)
16.45
半径R1（mm）
8.19
装配总厚度Te(mm)
7.40
材料
氟化钙(CaF₂)单晶
设计波长
4μm
直径误差
+0.0/-0.2mm
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
透镜定心误差
3~5 ′
表面光洁度
60/40
倒边
0.2mmX45°
|
12.70 | 20.00 | 5.00 | 未镀膜 | 750.00 | 现货 |
-
+
|
| LSCC41-12.7-050 |
详细参数
氟化钙（CaF2）平凸柱面透镜 尺寸=12.70mm F=50.00mm 未镀膜
尺寸（mm）
12.70
焦距EFL(mm)
50.00
中心厚度Tc(mm)
3.00
镀膜
未镀膜
背焦
BFL(mm)
47.87
半径R1（mm）
20.48
装配总厚度Te(mm)
6.00
材料
氟化钙(CaF₂)单晶
设计波长
4μm
直径误差
+0.0/-0.2mm
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
透镜定心误差
3~5 ′
表面光洁度
60/40
倒边
0.2mmX46°
|
12.70 | 50.00 | 3.00 | 未镀膜 | 750.00 | 现货 |
-
+
|
| LSCC41-12.7-080 |
详细参数
氟化钙（CaF2）平凸柱面透镜 尺寸=12.70mm F=80.00mm 未镀膜
尺寸（mm）
12.70
焦距EFL(mm)
80.00
中心厚度Tc(mm)
2.50
镀膜
未镀膜
背焦
BFL(mm)
78.22
半径R1（mm）
32.77
装配总厚度Te(mm)
6.00
材料
氟化钙(CaF₂)单晶
设计波长
4μm
直径误差
+0.0/-0.2mm
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
透镜定心误差
3~5 ′
表面光洁度
60/40
倒边
0.2mmX47°
|
12.70 | 80.00 | 2.50 | 未镀膜 | 750.00 | 现货 |
-
+
|
| LSCC41-25.4-050 |
详细参数
氟化钙（CaF2）平凸柱面透镜 尺寸=25.40mm F=50.00mm 未镀膜
尺寸（mm）
25.40
焦距EFL(mm)
50.00
中心厚度Tc(mm)
6.00
镀膜
未镀膜
背焦
BFL(mm)
45.74
半径R1（mm）
20.48
装配总厚度Te(mm)
7.90
材料
氟化钙(CaF₂)单晶
设计波长
4μm
直径误差
+0.0/-0.2mm
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
透镜定心误差
3~5 ′
表面光洁度
60/40
倒边
0.2mmX48°
|
25.40 | 50.00 | 6.00 | 未镀膜 | 950.00 | 现货 |
-
+
|
| LSCC41-25.4-075 |
详细参数
氟化钙（CaF2）平凸柱面透镜 尺寸=25.40mm F=75.00mm 未镀膜
尺寸（mm）
25.40
焦距EFL(mm)
75.00
中心厚度Tc(mm)
4.50
镀膜
未镀膜
背焦
BFL(mm)
71.80
半径R1（mm）
30.72
装配总厚度Te(mm)
7.00
材料
氟化钙(CaF₂)单晶
设计波长
4μm
直径误差
+0.0/-0.2mm
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
透镜定心误差
3~5 ′
表面光洁度
60/40
倒边
0.2mmX49°
|
25.40 | 75.00 | 4.50 | 未镀膜 | 950.00 | 现货 |
-
+
|
| LSCC41-25.4-100 |
详细参数
氟化钙（CaF2）平凸柱面透镜 尺寸=25.40mm F=100.00mm 未镀膜
尺寸（mm）
25.40
焦距EFL(mm)
100.00
中心厚度Tc(mm)
4.00
镀膜
未镀膜
背焦
BFL(mm)
97.15
半径R1（mm）
40.96
装配总厚度Te(mm)
7.00
材料
氟化钙(CaF₂)单晶
设计波长
4μm
直径误差
+0.0/-0.2mm
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
透镜定心误差
3~5 ′
表面光洁度
60/40
倒边
0.2mmX50°
|
25.40 | 100.00 | 4.00 | 未镀膜 | 950.00 | 现货 |
-
+
|
| LSCC41-25.4-200 |
详细参数
氟化钙（CaF2）平凸柱面透镜 尺寸=25.40mm F=200.00mm 未镀膜
尺寸（mm）
25.40
焦距EFL(mm)
200.00
中心厚度Tc(mm)
3.50
镀膜
未镀膜
背焦
BFL(mm)
197.52
半径R1（mm）
81.93
装配总厚度Te(mm)
6.30
材料
氟化钙(CaF₂)单晶
设计波长
4μm
直径误差
+0.0/-0.2mm
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
透镜定心误差
3~5 ′
表面光洁度
60/40
倒边
0.2mmX51°
|
25.40 | 200.00 | 3.50 | 未镀膜 | 950.00 | 现货 |
-
+
|
| LSCC41-12.7-020-M |
详细参数

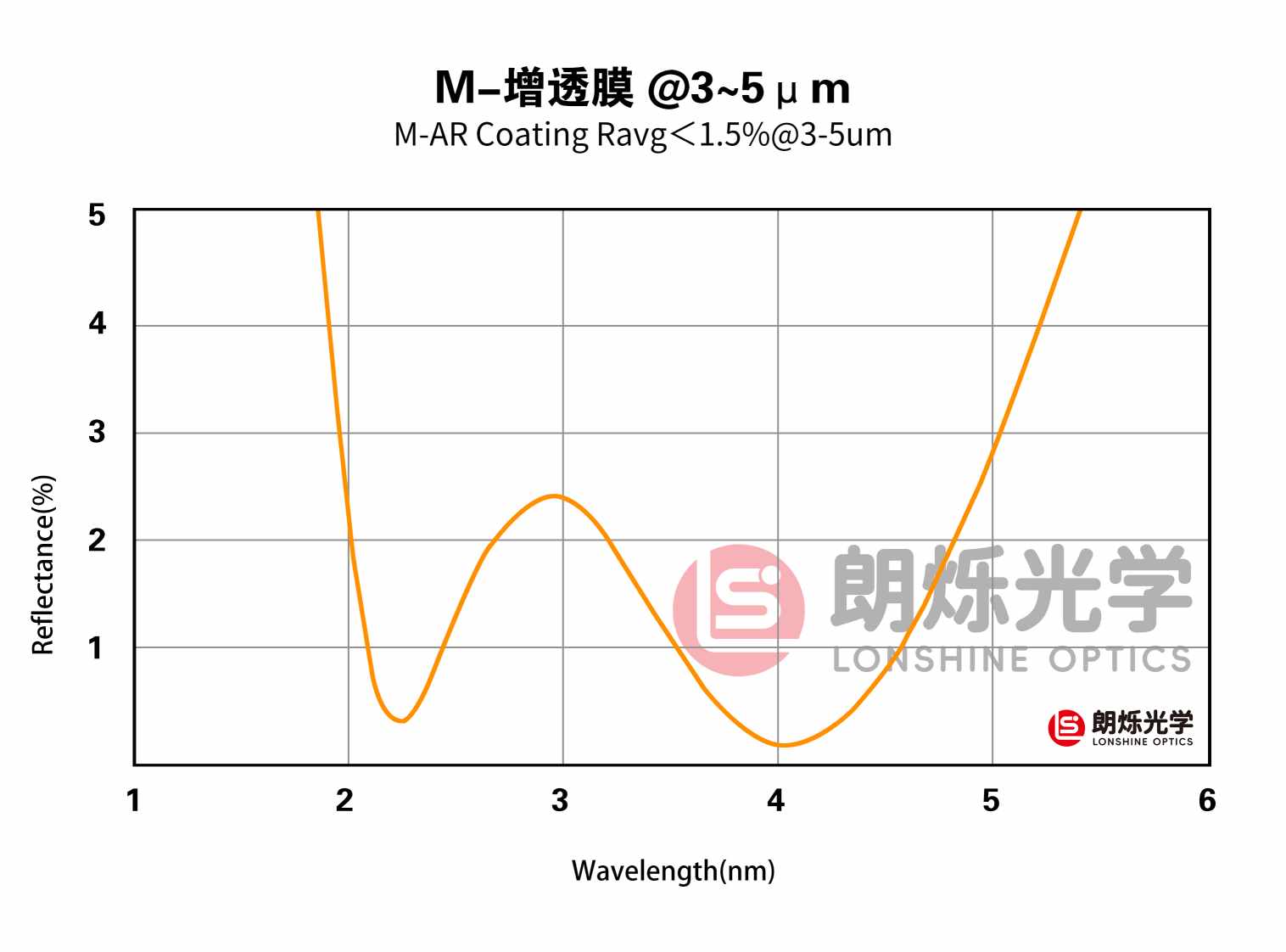

氟化钙（CaF2）平凸柱面透镜 尺寸=12.70mm F=20.00mm Ravg<1.5% @3~5μm
尺寸（mm）
12.70
焦距EFL(mm)
20.00
中心厚度Tc(mm)
5.00
镀膜
Ravg<1.5% @3~5μm
背焦
BFL(mm)
16.45
半径R1（mm）
8.19
装配总厚度Te(mm)
7.40
材料
氟化钙(CaF₂)单晶
设计波长
4μm
直径误差
+0.0/-0.2mm
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
透镜定心误差
3~5 ′
表面光洁度
60/40
倒边
0.2mmX52°
|
12.70 | 20.00 | 5.00 | Ravg<1.5% @3~5μm | 950.00 | 现货 |
-
+
|
| LSCC41-12.7-050-M |
详细参数
氟化钙（CaF2）平凸柱面透镜 尺寸=12.70mm F=50.00mm Ravg<1.5% @3~5μm
尺寸（mm）
12.70
焦距EFL(mm)
50.00
中心厚度Tc(mm)
3.00
镀膜
Ravg<1.5% @3~5μm
背焦
BFL(mm)
47.87
半径R1（mm）
20.48
装配总厚度Te(mm)
6.00
材料
氟化钙(CaF₂)单晶
设计波长
4μm
直径误差
+0.0/-0.2mm
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
透镜定心误差
3~5 ′
表面光洁度
60/40
倒边
0.2mmX53°
|
12.70 | 50.00 | 3.00 | Ravg<1.5% @3~5μm | 950.00 | 现货 |
-
+
|
| LSCC41-12.7-080-M |
详细参数
氟化钙（CaF2）平凸柱面透镜 尺寸=12.70mm F=80.00mm Ravg<1.5% @3~5μm
尺寸（mm）
12.70
焦距EFL(mm)
80.00
中心厚度Tc(mm)
2.50
镀膜
Ravg<1.5% @3~5μm
背焦
BFL(mm)
78.22
半径R1（mm）
32.77
装配总厚度Te(mm)
6.00
材料
氟化钙(CaF₂)单晶
设计波长
4μm
直径误差
+0.0/-0.2mm
中心厚度误差
±0.2mm
焦距误差(EFL)
±2%
透镜定心误差
3~5 ′
表面光洁度
60/40
倒边
0.2mmX54°
|
12.70 | 80.00 | 2.50 | Ravg<1.5% @3~5μm | 950.00 | 现货 |
-
+
|
