产品说明

★大数值孔径（NA）、大光圈、更低f/#、更小球差

★工作波长：可见---短波近红外波段

★用途：聚光、投影和探测

★RMS＜0.75um

相比于普通球面透镜，非球面透镜具有更大的数值孔径（NA）和更低的f数（f/#），球差更小，能够达到衍射极限，具有更好的光学性能，可使得系统组件数量减少，从而简化系统设计。由于非球面透镜的离轴性能限制，这些精密抛光非球面透镜更适用于光纤光源等小视场的应用场景，如光纤准直、耦合和成像等。为保证最佳性能，用于点光源准直时，光束入射在透镜较平坦的一面上；用于准直光束聚焦时，光束入射在曲率更大的面上。

微信咨询

在线咨询

设计波长

587.6nm

直径误差

+0.0/-0.1mm

中心厚度误差

±0.1mm

有效通光孔径

90%

非球面面形误差

RMS 0.75μm

表面光洁度

60/40

透镜定心误差

<5′

产品列表

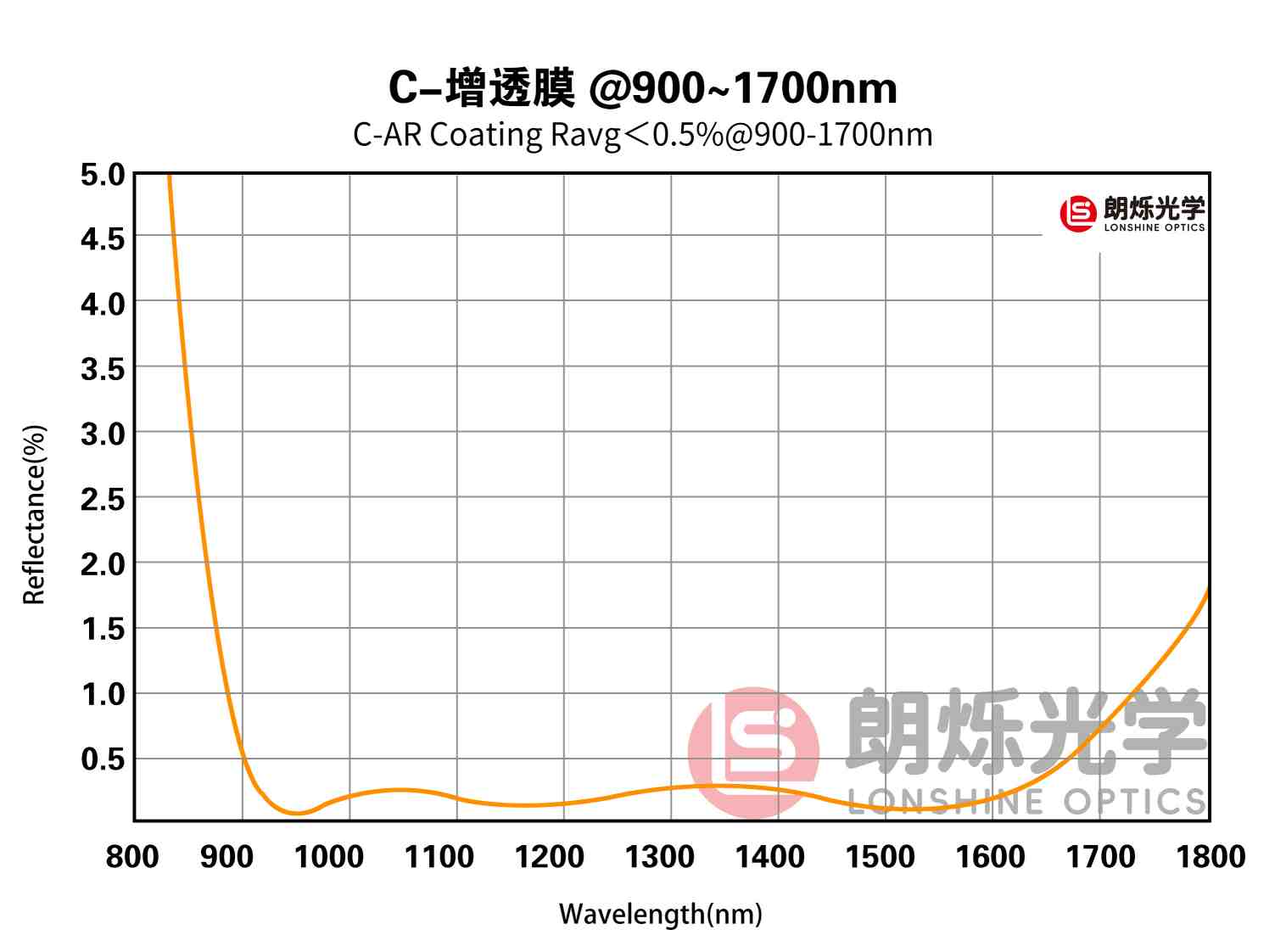

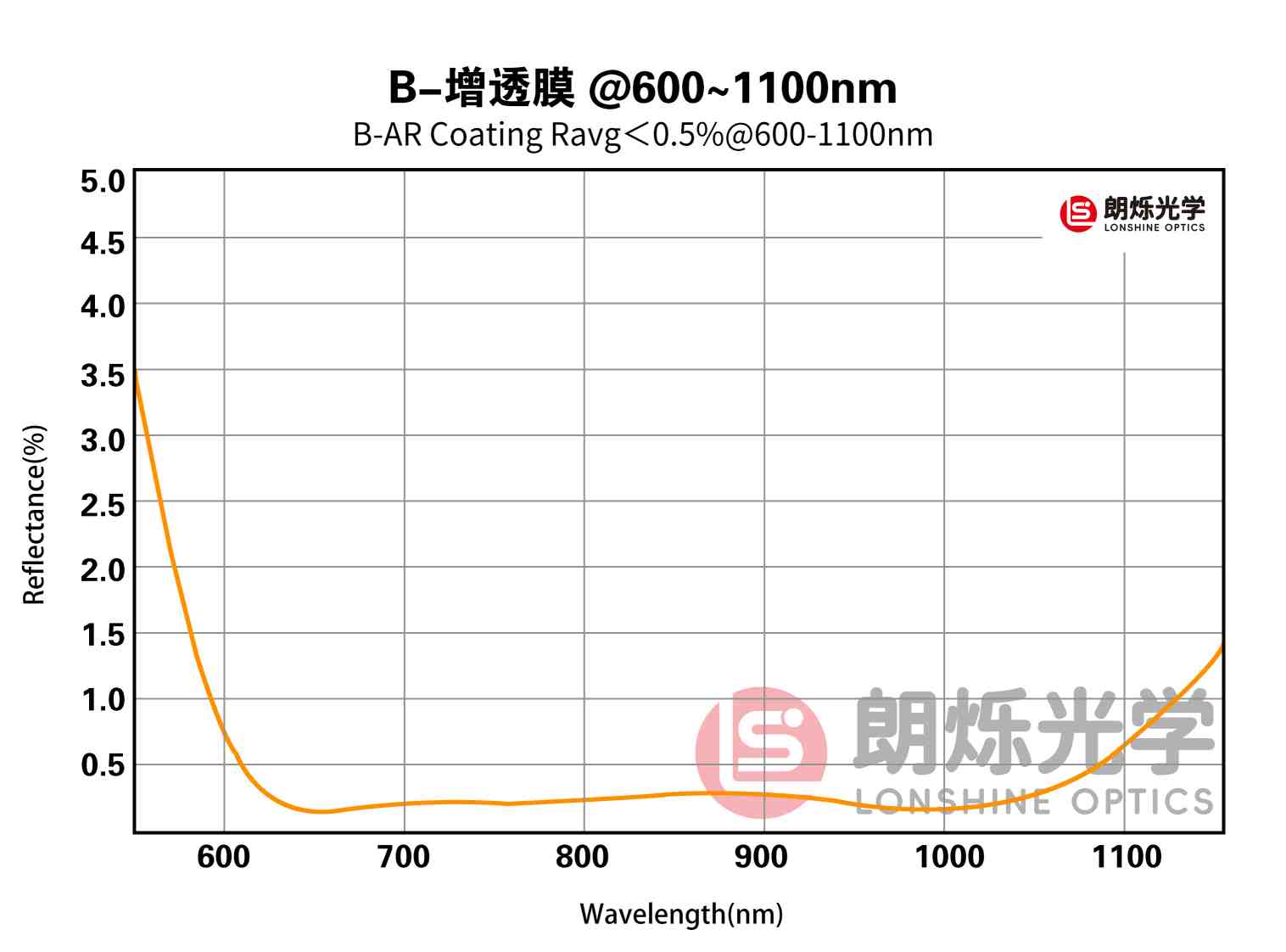

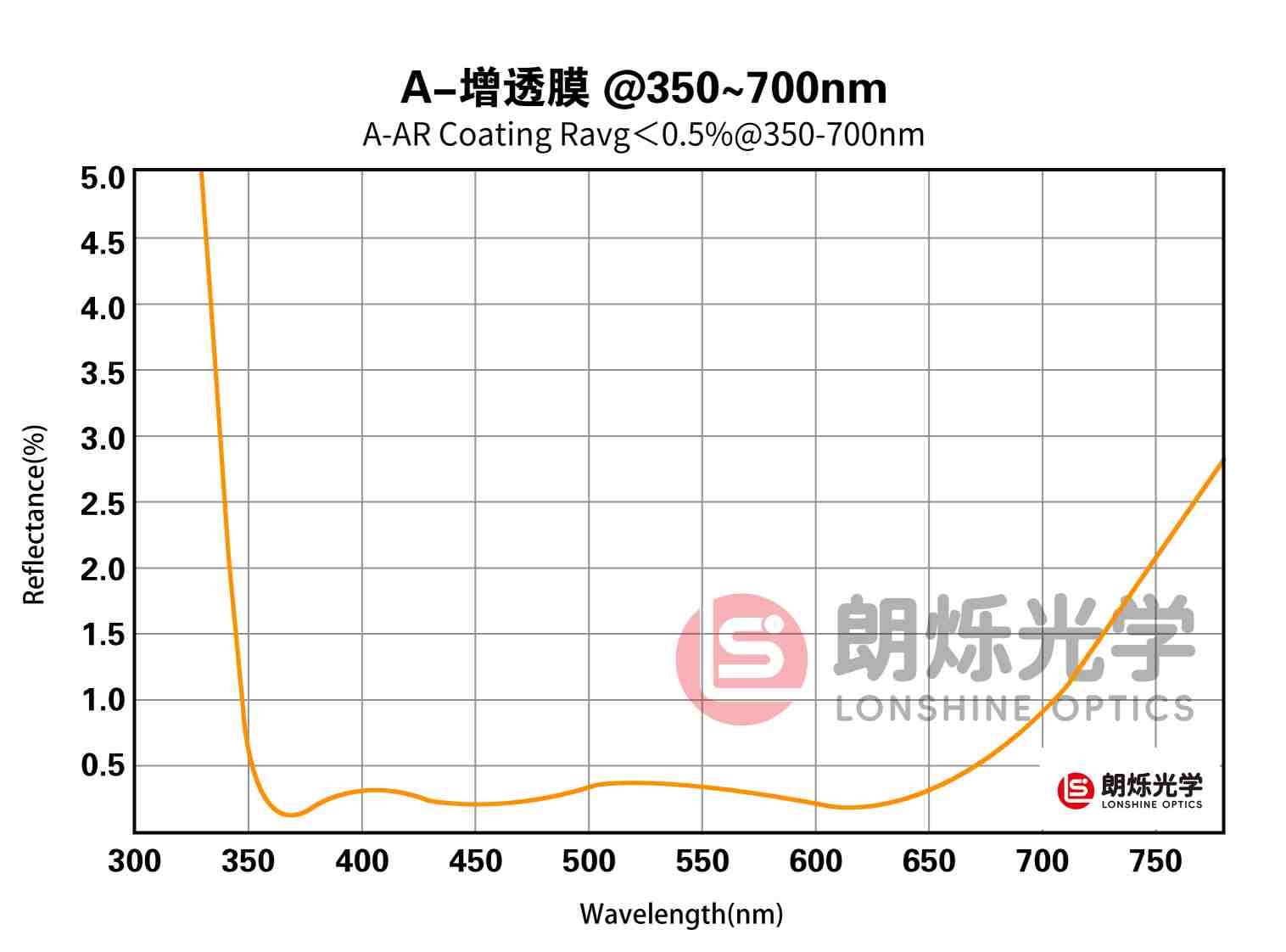

光谱曲线

相关产品

定制加工

产品编号	详细参数	直径 D(mm)	焦距EFL(mm)	数值孔径	镀膜	价格	货期	购物车
LSAC23-010-7.5	详细参数标准精度精密抛光非球面透镜,D=10mm,F=7.5mm,未镀膜直径 D(mm) 10.00 焦距EFL(mm) 7.50 数值孔径 0.67 镀膜未镀膜背焦 BFL (mm) 4.51 中心厚度 Tc(mm) 5.00 边厚 Te(mm) 2.21 材料 H-ZF2 设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.75μm 表面光洁度 60/40 透镜定心误差 <5′	10.00	7.50	0.67	未镀膜	1015.00	现货	- +
LSAC23-12.5-9.5	详细参数标准精度精密抛光非球面透镜,D=12.5mm,F=9.5mm,未镀膜直径 D(mm) 12.50 焦距EFL(mm) 9.50 数值孔径 0.66 镀膜未镀膜背焦 BFL (mm) 6.51 中心厚度 Tc(mm) 5.00 边厚 Te(mm) 1.60 材料 H-ZF2 设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.75μm 表面光洁度 60/40 透镜定心误差 <5′	12.50	9.50	0.66	未镀膜	1150.00	现货	- +
LSAC23-015-9	详细参数标准精度精密抛光非球面透镜,D=15mm,F=9mm,未镀膜直径 D(mm) 15.00 焦距EFL(mm) 9.00 数值孔径 0.83 镀膜未镀膜背焦 BFL (mm) 4.81 中心厚度 Tc(mm) 7.00 边厚 Te(mm) 1.35 材料 H-ZF2 设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.75μm 表面光洁度 60/40 透镜定心误差 <5′	15.00	9.00	0.83	未镀膜	1925.00	现货	- +
LSAC23-040-030	详细参数标准精度精密抛光非球面透镜,D=40mm,F=30mm,未镀膜直径 D(mm) 40.00 焦距EFL(mm) 30.00 数值孔径 0.66 镀膜未镀膜背焦 BFL (mm) 20.60 中心厚度 Tc(mm) 15.50 边厚 Te(mm) 2.56 材料 L-BAL35 设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.75μm 表面光洁度 60/40 透镜定心误差 <5′	40.00	30.00	0.66	未镀膜	2450.00	现货	- +
LSAC23-050-050	详细参数标准精度精密抛光非球面透镜,D=50mm,F=50mm,未镀膜直径 D(mm) 50.00 焦距EFL(mm) 50.00 数值孔径 0.50 镀膜未镀膜背焦 BFL (mm) 38.34 中心厚度 Tc(mm) 19.40 边厚 Te(mm) 8.00 材料 L-BAL35 设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.75μm 表面光洁度 60/40 透镜定心误差 <5′	50.00	50.00	0.50	未镀膜	2965.00	现货	- +
LSAC23-010-7.5-A	详细参数标准精度精密抛光非球面透镜,D=10mm,F=7.5mm,AR@350-700nm 直径 D(mm) 10.00 焦距EFL(mm) 7.50 数值孔径 0.67 镀膜 AR@350-700nm 背焦 BFL (mm) 4.51 中心厚度 Tc(mm) 5.00 边厚 Te(mm) 2.21 材料 H-ZF2 设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.75μm 表面光洁度 60/40 透镜定心误差 <5′	10.00	7.50	0.67	AR@350-700nm	1150.00	现货	- +
LSAC23-12.5-9.5-A	详细参数标准精度精密抛光非球面透镜,D=12.5mm,F=9.5mm,AR@350-700nm 直径 D(mm) 12.50 焦距EFL(mm) 9.50 数值孔径 0.66 镀膜 AR@350-700nm 背焦 BFL (mm) 6.51 中心厚度 Tc(mm) 5.00 边厚 Te(mm) 1.60 材料 H-ZF2 设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.75μm 表面光洁度 60/40 透镜定心误差 <5′	12.50	9.50	0.66	AR@350-700nm	1275.00	现货	- +
LSAC23-015-9-A	详细参数标准精度精密抛光非球面透镜,D=15mm,F=9mm,AR@350-700nm 直径 D(mm) 15.00 焦距EFL(mm) 9.00 数值孔径 0.83 镀膜 AR@350-700nm 背焦 BFL (mm) 4.81 中心厚度 Tc(mm) 7.00 边厚 Te(mm) 1.35 材料 H-ZF2 设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.75μm 表面光洁度 60/40 透镜定心误差 <5′	15.00	9.00	0.83	AR@350-700nm	2055.00	现货	- +
LSAC23-040-030-A	详细参数标准精度精密抛光非球面透镜,D=40mm,F=30mm,AR@350-700nm 直径 D(mm) 40.00 焦距EFL(mm) 30.00 数值孔径 0.66 镀膜 AR@350-700nm 背焦 BFL (mm) 20.60 中心厚度 Tc(mm) 15.50 边厚 Te(mm) 2.56 材料 L-BAL35 设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.75μm 表面光洁度 60/40 透镜定心误差 <5′	40.00	30.00	0.66	AR@350-700nm	2695.00	现货	- +
LSAC23-050-050-A	详细参数标准精度精密抛光非球面透镜,D=50mm,F=50mm,AR@350-700nm 直径 D(mm) 50.00 焦距EFL(mm) 50.00 数值孔径 0.50 镀膜 AR@350-700nm 背焦 BFL (mm) 38.34 中心厚度 Tc(mm) 19.40 边厚 Te(mm) 8.00 材料 L-BAL35 设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.75μm 表面光洁度 60/40 透镜定心误差 <5′	50.00	50.00	0.50	AR@350-700nm	3250.00	现货	- +
