产品说明

★大数值孔径（NA）、大光圈、更低f/#、更小球差

★工作波长：可见---短波近红外波段

★用途：聚光、投影和探测

相比于普通球面透镜，非球面透镜具有更大的数值孔径（NA）和更低的f数（f/#），球差更小，能够达到衍射极限，具有更好的光学性能，可使得系统组件数量减少，从而简化系统设计。由于非球面透镜的离轴性能限制，这些精密抛光非球面透镜更适用于光纤光源等小视场的应用场景，如光纤准直、耦合和成像等。为保证最佳性能，用于点光源准直时，光束入射在透镜较平坦的一面上；用于准直光束聚焦时，光束入射在曲率更大的面上。

微信咨询

在线咨询

材料

紫外熔融石英

设计波长

405nm

直径误差

+0.0/-0.05mm

中心厚度误差

±0.1mm

0.65

非球面面形误差

RMS 0.75μm

表面光洁度

40/20

透镜定心误差

＜3分

焦距误差

±1%

产品列表

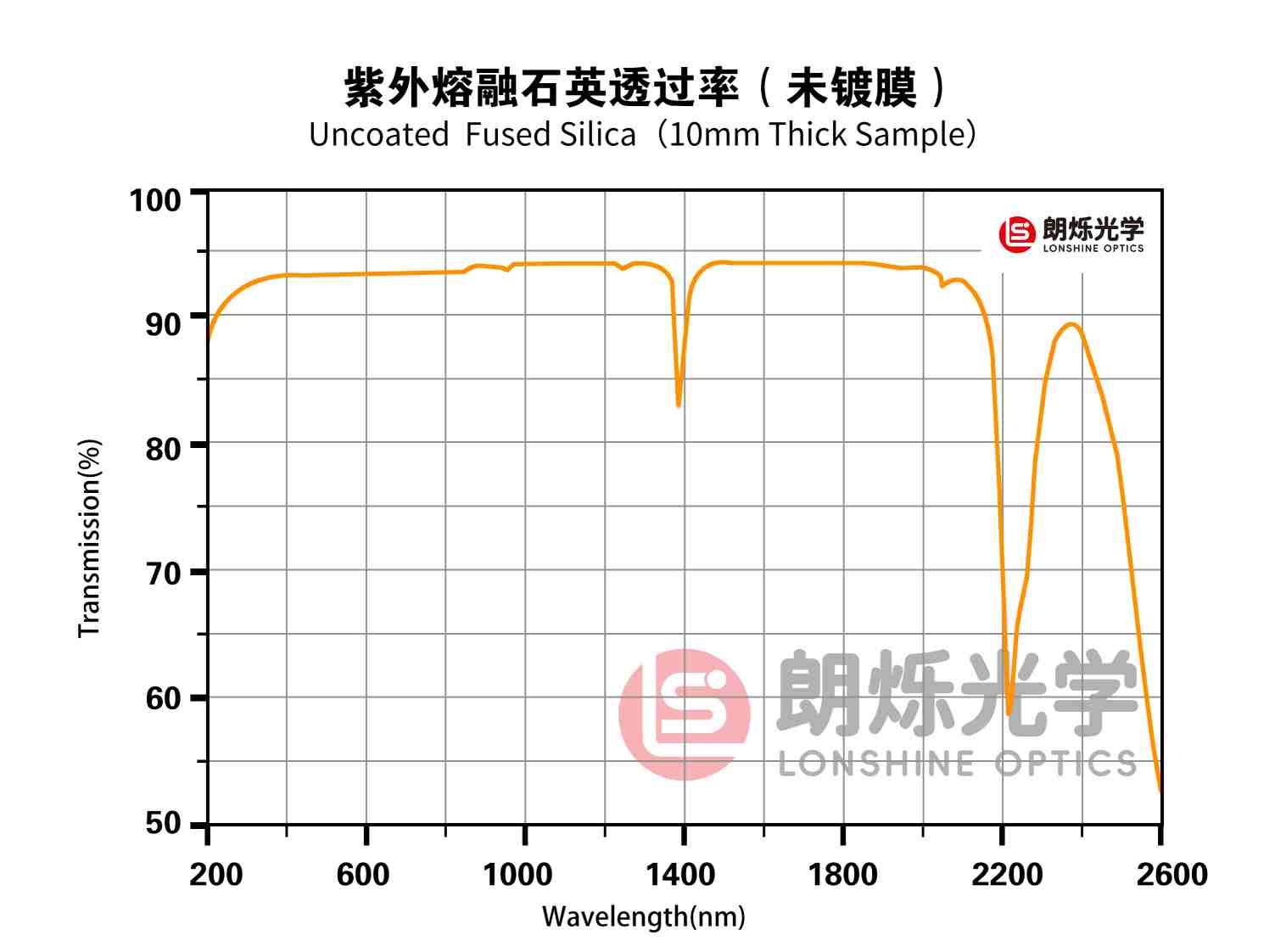

光谱曲线

相关产品

定制加工

产品编号	详细参数	直径 D(mm)	焦距EFL(mm)	中心厚度	镀膜	价格	货期	购物车
LSAC22-12.5-010	详细参数紫外熔融石英非球面透镜,D=12.5mm,F=10mm,未镀膜直径 D(mm) 12.50 焦距EFL(mm) 10.00 中心厚度 7.50 镀膜未镀膜设计波长nm 405.00 边厚Te(mm) 1.90 工作距离 (mm) 4.90 数值孔径 0.65 通光孔径(准直端非球面) Ф11.43 通光孔径(聚焦端平面) Ф8.4 材料紫外熔融石英直径误差 +0.0/-0.05mm 中心厚度误差 ±0.1mm 面型PV λ/4@632.8nm 非球面面形误差 RMS 0.75μm 表面光洁度 40/20 透镜定心误差＜3′ 焦距误差 ±1%	12.50	10.00	7.50	未镀膜	696.00	现货	- +
LSAC22-025-020	详细参数紫外熔融石英非球面透镜,D=25mm,F=20mm,未镀膜直径 D(mm) 25.00 焦距EFL(mm) 20.00 中心厚度 14.90 镀膜未镀膜设计波长nm 405.00 边厚Te(mm) 3.60 工作距离 (mm) 9.90 数值孔径 0.65 通光孔径(准直端非球面) Ф22.86 通光孔径(聚焦端平面) Ф17.4 材料紫外熔融石英直径误差 +0.0/-0.05mm 中心厚度误差 ±0.1mm 面型PV λ/4@632.8nm 非球面面形误差 RMS 0.75μm 表面光洁度 40/20 透镜定心误差＜3′ 焦距误差 ±1%	25.00	20.00	14.90	未镀膜	966.00	现货	- +
LSAC22-050-040	详细参数紫外熔融石英非球面透镜,D=50mm,F=40mm,未镀膜直径 D(mm) 50.00 焦距EFL(mm) 40.00 中心厚度 29.85 镀膜未镀膜设计波长nm 405.00 边厚Te(mm) 7.30 工作距离 (mm) 19.70 数值孔径 0.65 通光孔径(准直端非球面) Ф45.72 通光孔径(聚焦端平面) Ф35.1 材料紫外熔融石英直径误差 +0.0/-0.05mm 中心厚度误差 ±0.1mm 面型PV λ/4@632.8nm 非球面面形误差 RMS 0.75μm 表面光洁度 40/20 透镜定心误差＜3′ 焦距误差 ±1%	50.00	40.00	29.85	未镀膜	2227.00	现货	- +
LSAC22-12.5-010-E	详细参数紫外熔融石英非球面透镜,D=12.5mm,F=10mm,未镀膜直径 D(mm) 12.50 焦距EFL(mm) 10.00 中心厚度 7.50 镀膜 AR@250-400nm 设计波长nm 405.00 边厚Te(mm) 1.90 工作距离 (mm) 4.90 数值孔径 0.65 通光孔径(准直端非球面) Ф11.43 通光孔径(聚焦端平面) Ф8.4 材料紫外熔融石英直径误差 +0.0/-0.05mm 中心厚度误差 ±0.1mm 面型PV λ/4@632.8nm 非球面面形误差 RMS 0.75μm 表面光洁度 40/20 透镜定心误差＜3′ 焦距误差 ±1%	12.50	10.00	7.50	AR@250-400nm	920.00	现货	- +
LSAC22-025-020-E	详细参数紫外熔融石英非球面透镜,D=25mm,F=20mm,未镀膜直径 D(mm) 25.00 焦距EFL(mm) 20.00 中心厚度 14.90 镀膜 AR@250-400nm 设计波长nm 405.00 边厚Te(mm) 3.60 工作距离 (mm) 9.90 数值孔径 0.65 通光孔径(准直端非球面) Ф22.86 通光孔径(聚焦端平面) Ф17.4 材料紫外熔融石英直径误差 +0.0/-0.05mm 中心厚度误差 ±0.1mm 面型PV λ/4@632.8nm 非球面面形误差 RMS 0.75μm 表面光洁度 40/20 透镜定心误差＜3′ 焦距误差 ±1%	25.00	20.00	14.90	AR@250-400nm	1222.00	现货	- +
LSAC22-050-040-E	详细参数紫外熔融石英非球面透镜,D=50mm,F=40mm,未镀膜直径 D(mm) 50.00 焦距EFL(mm) 40.00 中心厚度 29.85 镀膜 AR@250-400nm 设计波长nm 405.00 边厚Te(mm) 7.30 工作距离 (mm) 19.70 数值孔径 0.65 通光孔径(准直端非球面) Ф45.72 通光孔径(聚焦端平面) Ф35.1 材料紫外熔融石英直径误差 +0.0/-0.05mm 中心厚度误差 ±0.1mm 面型PV λ/4@632.8nm 非球面面形误差 RMS 0.75μm 表面光洁度 40/20 透镜定心误差＜3′ 焦距误差 ±1%	50.00	40.00	29.85	AR@250-400nm	2470.00	现货	- +
