产品说明

★大数值孔径（NA）、大光圈、更低f/#、更小球差

★工作波长：可见---短波近红外波段

★用途：聚光、投影和探测

★RMS＜0.25um

相比于普通球面透镜，非球面透镜具有更大的数值孔径（NA）和更低的f数（f/#），球差更小，能够达到衍射极限，具有更好的光学性能，可使得系统组件数量减少，从而简化系统设计。与模压非球面聚光透镜相比，精密抛光非球面透镜具有更大的尺寸、更优的表面质量以及更好的光束质量。这些精密抛光非球面透镜更适用于光纤光源等小视场的应用场景，如光纤准直、耦合和成像等。

微信咨询

在线咨询

设计波长

587.6nm

直径误差

+0.0/-0.025

中心厚误差

±0.1mm

有效通光孔径

90%

非球面面形误差

RMS 0.25μm

表面光洁度

40/20

透镜定心误差

<1分

产品列表

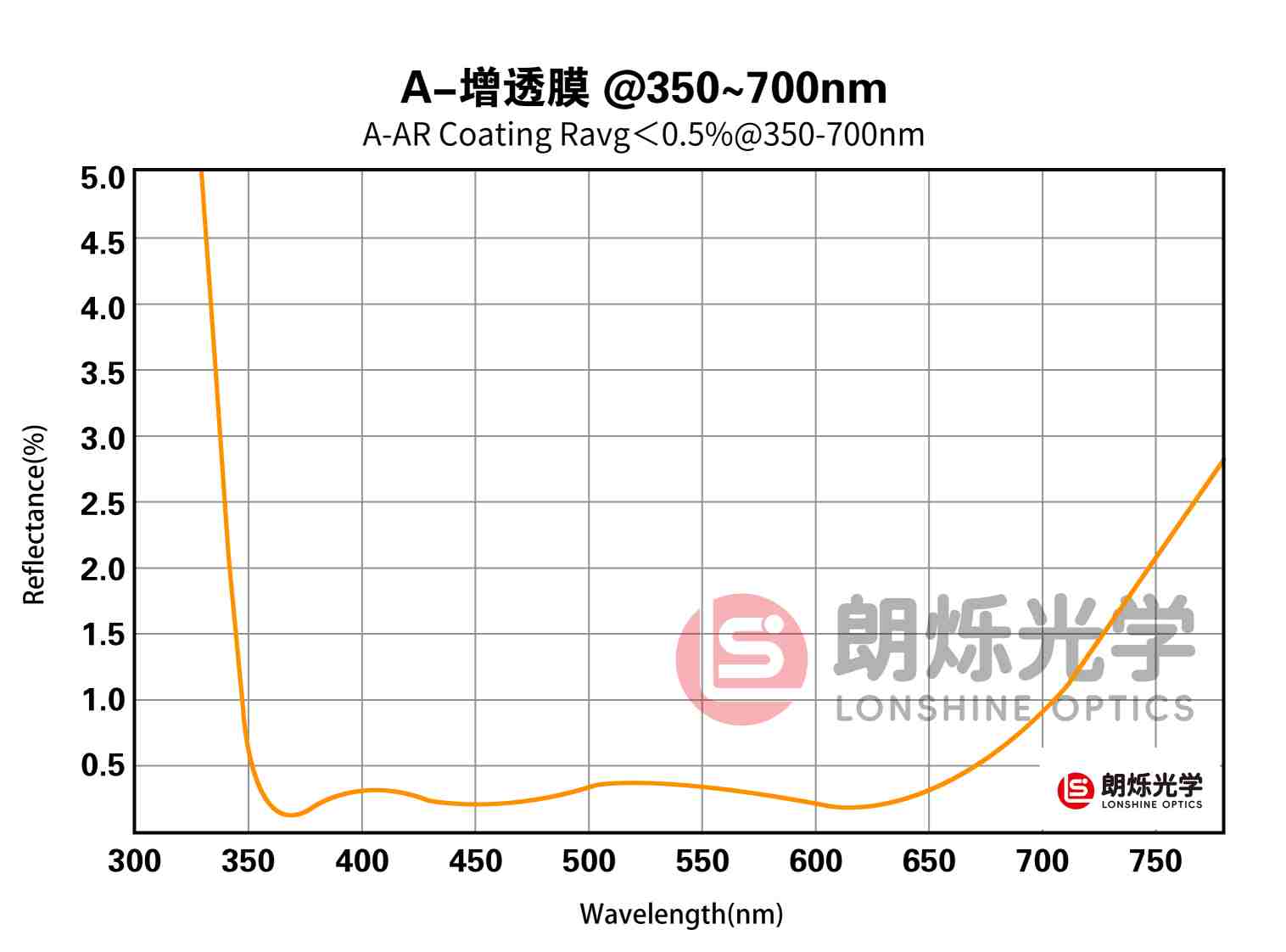

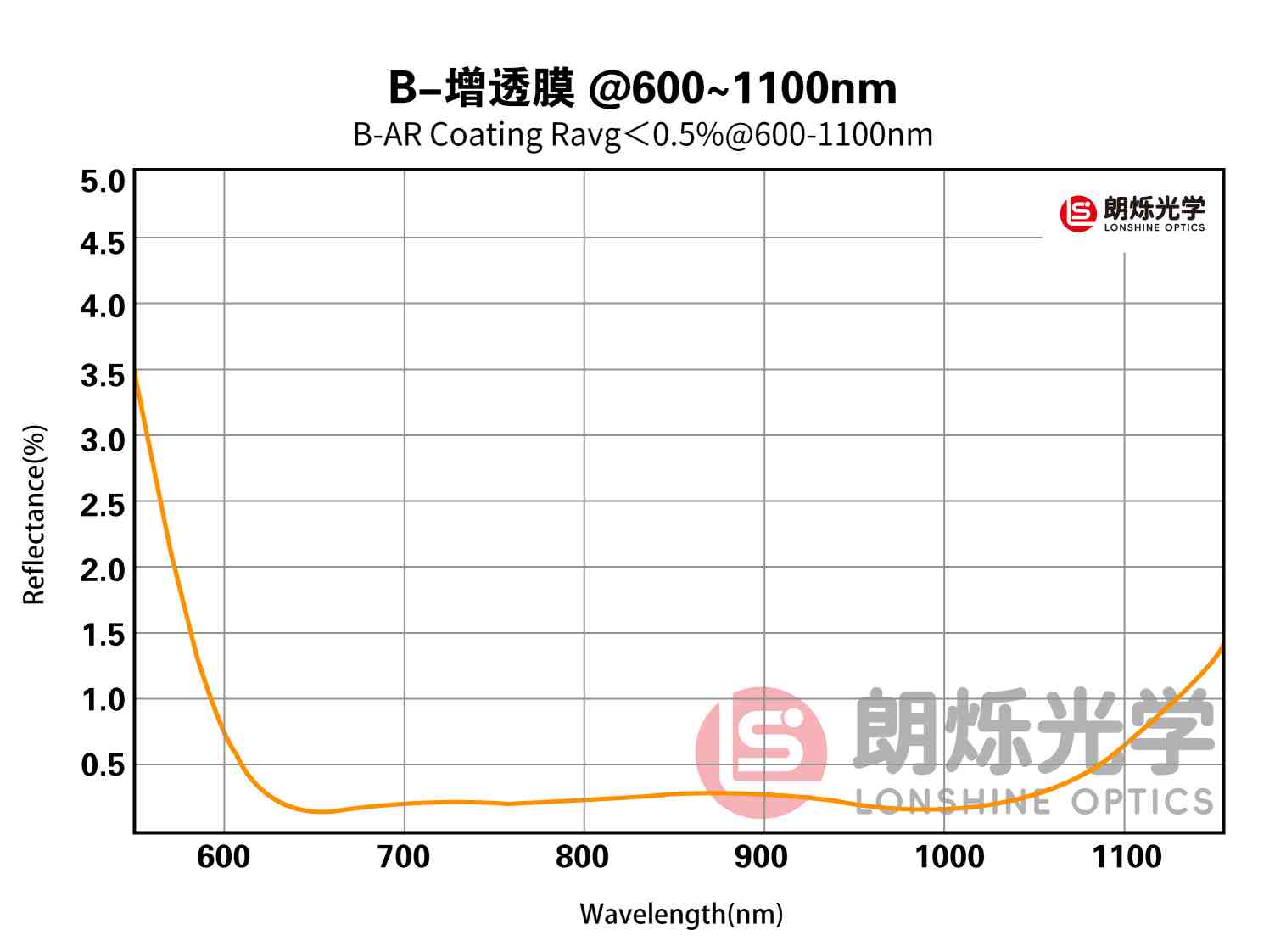

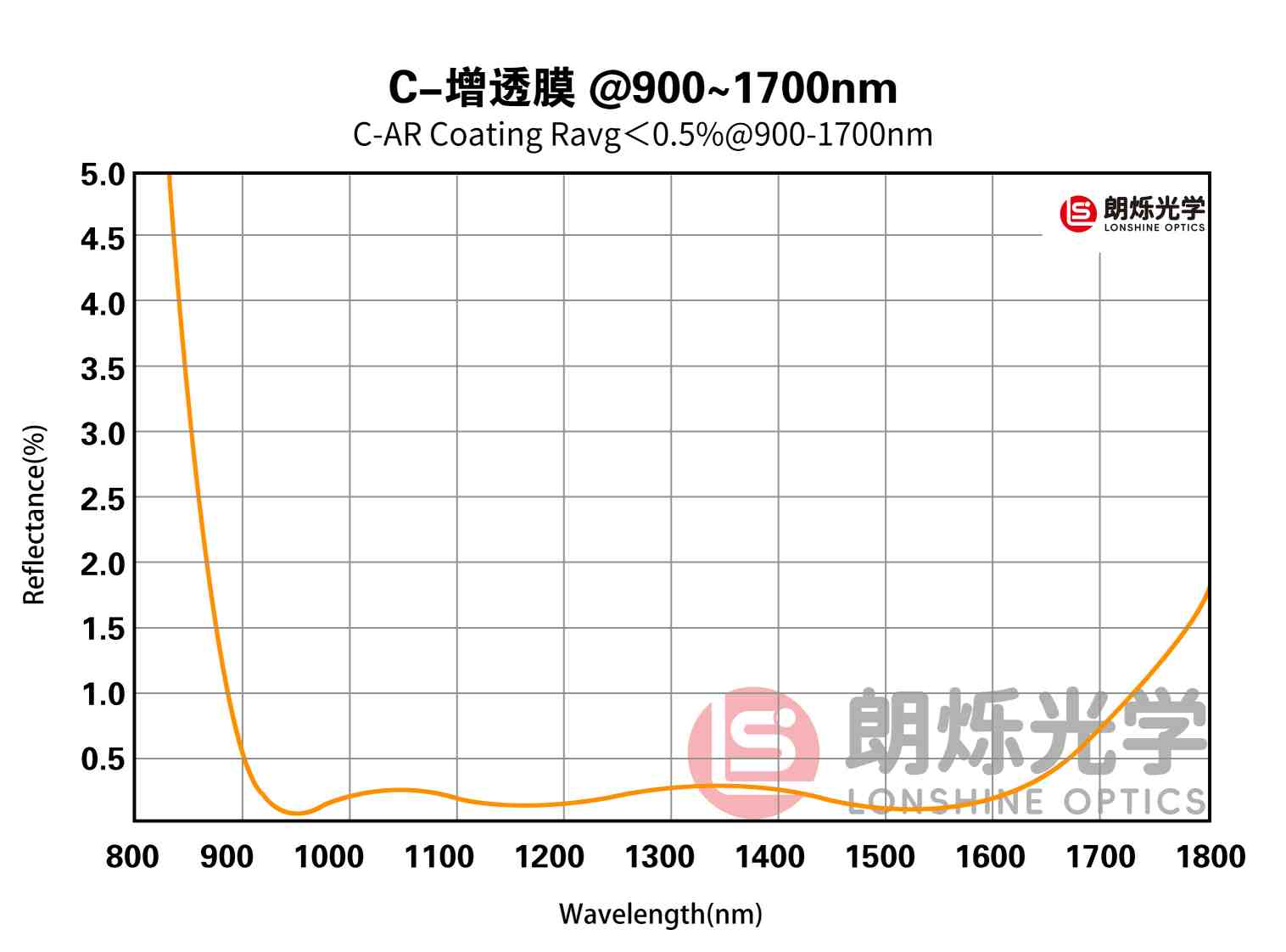

光谱曲线

相关产品

定制加工

产品编号	详细参数	直径 D(mm)	焦距EFL(mm)	数值孔径	镀膜	价格	货期	购物车
LSAC23-010-010-H	详细参数高精精度精密抛光非球面透镜,D=10mm,F=10mm,未镀膜直径 D(mm) 10.00 焦距EFL(mm) 10.00 数值孔径 0.50 镀膜未镀膜背焦 BFL (mm) 5.68 中心厚度 Tc(mm) 7.80 边厚 Te(mm) 6.18 材料 H-ZF7LA 设计波长 587.6nm 直径误差 +0.0/-0.025 中心厚误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.25μm 表面光洁度 40/20 透镜定心误差 <1′	10.00	10.00	0.50	未镀膜	1150.00	现货	- +
LSAC23-12.5-12.5-H	详细参数高精精度精密抛光非球面透镜,D=12.5mm,F=12.5mm,未镀膜直径 D(mm) 12.50 焦距EFL(mm) 12.50 数值孔径 0.50 镀膜未镀膜背焦 BFL (mm) 8.34 中心厚度 Tc(mm) 7.50 边厚 Te(mm) 5.50 材料 H-ZF7LA 设计波长 587.6nm 直径误差 +0.0/-0.025 中心厚误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.25μm 表面光洁度 40/20 透镜定心误差 <1′	12.50	12.50	0.50	未镀膜	1280.00	现货	- +
LSAC23-020-015-H	详细参数高精精度精密抛光非球面透镜,D=20mm,F=15mm,未镀膜直径 D(mm) 20.00 焦距EFL(mm) 15.00 数值孔径 0.67 镀膜未镀膜背焦 BFL (mm) 8.12 中心厚度 Tc(mm) 12.42 边厚 Te(mm) 7.97 材料 H-ZF7LA 设计波长 587.6nm 直径误差 +0.0/-0.025 中心厚误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.25μm 表面光洁度 40/20 透镜定心误差 <1′	20.00	15.00	0.67	未镀膜	1590.00	现货	- +
LSAC23-025-18.75-H	详细参数高精精度精密抛光非球面透镜,D=25mm,F=18.75mm,未镀膜直径 D(mm) 25.00 焦距EFL(mm) 18.75 数值孔径 0.66 镀膜未镀膜背焦 BFL (mm) 11.27 中心厚度 Tc(mm) 13.50 边厚 Te(mm) 7.97 材料 H-ZF7LA 设计波长 587.6nm 直径误差 +0.0/-0.025 中心厚误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.25μm 表面光洁度 40/20 透镜定心误差 <1′	25.00	18.75	0.66	未镀膜	1450.00	现货	- +
LSAC23-025-025-H	详细参数高精精度精密抛光非球面透镜,D=25mm,F=25mm,未镀膜直径 D(mm) 25.00 焦距EFL(mm) 25.00 数值孔径 0.50 镀膜未镀膜背焦 BFL (mm) 19.54 中心厚度 Tc(mm) 9.86 边厚 Te(mm) 5.86 材料 H-ZF7LA 设计波长 587.6nm 直径误差 +0.0/-0.025 中心厚误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.25μm 表面光洁度 40/20 透镜定心误差 <1′	25.00	25.00	0.50	未镀膜	1685.00	现货	- +
LSAC23-030-030-H	详细参数高精精度精密抛光非球面透镜,D=30mm,F=30mm,未镀膜直径 D(mm) 30.00 焦距EFL(mm) 30.00 数值孔径 0.50 镀膜未镀膜背焦 BFL (mm) 22.53 中心厚度 Tc(mm) 12.50 边厚 Te(mm) 6.59 材料 H-ZF2 设计波长 587.6nm 直径误差 +0.0/-0.025 中心厚误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.25μm 表面光洁度 40/20 透镜定心误差 <1′	30.00	30.00	0.50	未镀膜	2000.00	现货	- +
LSAC23-050-37.5-H	详细参数高精精度精密抛光非球面透镜,D=50mm,F=37.5mm,未镀膜直径 D(mm) 50.00 焦距EFL(mm) 37.50 数值孔径 0.66 镀膜未镀膜背焦 BFL (mm) 24.74 中心厚度 Tc(mm) 21.34 边厚 Te(mm) 7.47 材料 H-ZF2 设计波长 587.6nm 直径误差 +0.0/-0.025 中心厚误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.25μm 表面光洁度 40/20 透镜定心误差 <1′	50.00	37.50	0.66	未镀膜	3325.00	现货	- +
LSAC23-010-010-HA	详细参数高精精度精密抛光非球面透镜,D=10mm,F=10mm,AR@350-700nm 直径 D(mm) 10.00 焦距EFL(mm) 10.00 数值孔径 0.50 镀膜 AR@350-700nm 背焦 BFL (mm) 5.68 中心厚度 Tc(mm) 7.80 边厚 Te(mm) 6.18 材料 H-ZF7LA 设计波长 587.6nm 直径误差 +0.0/-0.025 中心厚误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.25μm 表面光洁度 40/20 透镜定心误差 <1′	10.00	10.00	0.50	AR@350-700nm	1280.00	现货	- +
LSAC23-12.5-12.5-HA	详细参数高精精度精密抛光非球面透镜,D=12.5mm,F=12.5mm,AR@350-700nm 直径 D(mm) 12.50 焦距EFL(mm) 12.50 数值孔径 0.50 镀膜 AR@350-700nm 背焦 BFL (mm) 8.34 中心厚度 Tc(mm) 7.50 边厚 Te(mm) 5.50 材料 H-ZF7LA 设计波长 587.6nm 直径误差 +0.0/-0.025 中心厚误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.25μm 表面光洁度 40/20 透镜定心误差 <1′	12.50	12.50	0.50	AR@350-700nm	1395.00	现货	- +
LSAC23-020-015-HA	详细参数高精精度精密抛光非球面透镜,D=20mm,F=15mm,AR@350-700nm 直径 D(mm) 20.00 焦距EFL(mm) 15.00 数值孔径 0.67 镀膜 AR@350-700nm 背焦 BFL (mm) 8.12 中心厚度 Tc(mm) 12.42 边厚 Te(mm) 7.97 材料 H-ZF7LA 设计波长 587.6nm 直径误差 +0.0/-0.025 中心厚误差 ±0.1mm 有效通光孔径 90% 非球面面形误差 RMS 0.25μm 表面光洁度 40/20 透镜定心误差 <1′	20.00	15.00	0.67	AR@350-700nm	1660.00	现货	- +
